| Номер в госреестре | 67315-17 |
| Наименование СИ | Стенды одноосные автоматизированные |
| Обозначение типа СИ | СОА |
| Изготовитель | ООО "ИНЕРТЕХ", г.С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды одноосные автоматизированные СОА (далее по тексту - стенды) предназначены для воспроизведений и измерений угловой скорости и углового перемещения.
Принцип действия стенда основан на преобразовании вращения вала двигателя в прецизионное угловое перемещение поворотной платформы стенда с заданной скоростью.
Стенд представляет собой оптико-механический аппаратно-программный комплекс и состоит из электромеханической системы и блока электроники.
Электромеханическая система представляет собой поворотную платформу, на оси вращения которой расположены датчик угла и серводвигатель. Для подключения исследуемого прибора электромеханическая система стенда оснащена токосъёмником, контакты которого выведены на поворотную платформу.
Блок электроники включает в себя систему управления двигателями, блок питания и компьютер.
Стенды СОА выпускаются в двух модификациях: СОА-15 и СОА-2, которые отличаются грузоподъёмностью, диапазоном и погрешностью измерений угловой скорости и углового перемещения.

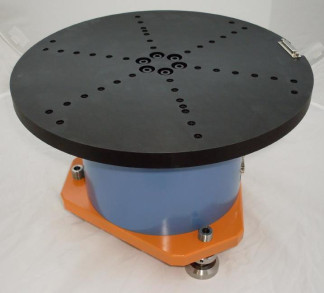

Общий вид стенда, схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 1.
Программное обеспечение (ПО) является встроенным и функционирует на компьютере под управлением операционной системы Microsoft Windows XP/Vista/7.
Программное обеспечение реализует функциональность стенда и обеспечивает выполнение следующих функций:
- управление приводом стенда;
- воспроизведение и отображение значений угловой скорости;
- измерение и отображение результатов измерений углового положения.
ПО устанавливается на предприятии-изготовителе и недоступно для изменений вне заводских условий без использования специального оборудования производителя.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения стенда
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | StendControl |
| Номер версии (идентификационный номер) ПО | 2.0 и выше |
| Цифровой идентификатор (контрольной суммы исполняемого кода) ПО | 35B2C1, CRC32 |
| Примечание: значение контрольной суммы приведено для версии 2.0. | |
Таблица 2 - Метрологический характеристики
| Наименование характеристики | Значение | |
| СОА-2 | СОА-15 | |
| Диапазон воспроизведений угловой скорости, °/с | ±720 | ±1500 |
| Диапазон измерений углового перемещения, градус | ±360 | |
| Пределы допускаемой относительной погрешности воспроизведений угловой скорости при измерении на угле 360°, % - для угловой скорости от 0,01 до 0,1 включ. °/с - для угловой скорости св. 0,1 °/с | ±0,05 ±0,02 | ±0,1 ±0,05 |
| Пределы допускаемой абсолютной погрешности измерений углового перемещения, секунда | ±2,5 | ±15 |
| Наименование характеристики | Значение | |
| СОА-2 | СОА-15 | |
| Параметры электропитания: | ||
| - напряжение переменного тока, В | 230±23 | |
| - частота переменного тока, Гц | 50±1 | |
| Потребляемая мощность, кВ А, не более | 5 | 1,5 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +10 до +35 | |
| - относительная влажность воздуха, %, не более | 85 | |
| Масса, кг, не более | ||
| - электромеханическая система | 100 | 50 |
| - блок электроники | 20 | 10 |
| Г абаритные размеры, мм, не более | ||
| - электромеханическая система | ||
| - диаметр | 500 | 500 |
| - высота | 500 | 400 |
| - блок электроники | ||
| - длина | 500 | 500 |
| - ширина | 500 | 500 |
| - высота | 700 | 700 |
| Г рузоподъёмность стенда, кг, не более | 50 | 30 |
| Средний срок службы, лет | 10 | |
| Средняя наработка до отказа, ч | 10000 | |
наносится на информационную табличку электромеханической системы фотохимическим методом и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Электромеханическая система | 1 шт. | |
| Блок электроники | 1 шт. | |
| Комплект соединительных кабелей | 1 шт. | |
| Руководство по эксплуатации | СОА.001.РЭ | 1 экз. |
| Паспорт | СОА.001.ПС | 1 экз. |
| Методика поверки | МП 253-009-2017 | 1 экз. |
осуществляется по документу МП 253-009-2017 «Стенды одноосные автоматизированные СОА. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 25.01.2017 г. Основные средства поверки:
- призмы правильные многогранные ППМ, рег. № 62371-15;
- частотомер электронно-счётный Ч3-85/3, рег. № 32359-06;
- автоколлиматоры цифровые TriAngle TA и TriAngle TA HS, рег. № 47437-11. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на информационную табличку блока электроники.
приведены в эксплуатационном документе.
СОА.001.ТУ Стенды одноосные автоматизированные СОА. Технические условия
| Зарегистрировано поверок | 12 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
