| Номер в госреестре | 67316-17 |
| Наименование СИ | Аппаратура измерения параметров вибрации многоканальная |
| Обозначение типа СИ | VDAU-6000 |
| Изготовитель | "Bruel & Kjaer Vibro GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура измерения параметров вибрации многоканальная VDAU-6000 (далее -аппаратура) предназначена для непрерывного измерения параметров вибрации (виброускорения, виброскорость, виброперемещение), перемещения (относительного смещения), частоты вращения и унифицированных сигналов по току и напряжению.
Принцип работы аппаратуры измерения параметров вибрации многоканальной VDAU-6000 основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей, расчете не измеряемых прямым путем параметров и сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями.
Аппаратура представляет собой электронное устройство с измерительными каналами для подключения акселерометров различных типов, преобразователей виброскорости, преобразователей перемещения (относительного смещения), преобразователей частоты вращения и с каналами измерения унифицированных сигналов по току и напряжению.
Объединенная в сеть аппаратура измерения параметров вибрации многоканальная VDAU-6000 состоит из контрольных устройств, сервера баз данных COMPASS 6000 и рабочих станций, на которых установлено программное обеспечение мониторинга и диагностики.
Аппаратура выпускается в трех модификациях: VDAU-6000, VDAU-6100 и VDAU-6200, различающихся вариантом исполнения и способом монтажа. VDAU-6000 стандартное исполнение, VDAU-6100 предназначена для монтажа в стойках шасси, VDAU-6200 выполнена в прочном корпусе для использования в качестве полевого устройства.
Аппаратура имеет возможность программирования коэффициентов преобразования подключаемых первичных преобразователей. Подключение к аппаратуре преобразователей со встроенной электроникой (типа IEPE и аналогичных) и пьезоэлектрических акселерометров допускается через специальные усилители-преобразователи.

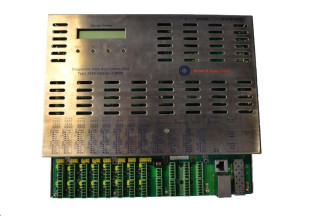

Общий вид и обозначение места нанесения знаков утверждения типа и поверки аппаратуры представлены на рисунке 1, схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение (далее ПО) предназначено для управления аппаратурой, сбора, обработки и отображение результатов измерений. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- реализован механизм защиты ПО от несанкционированного доступа.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VDAUTool |
| Номер версии (идентификационный номер) ПО | не ниже 2.0.6.32553 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| 1 Канал измерения абсолютной вибрации | |
| Диапазон измерения виброускорения*, м/с2 | от 0,1 до 800 |
| Диапазон измерения виброскорости*, мм/с | от 0,1 до 500 |
| Диапазон рабочих частот, Гц | от 1 до 10000 |
| Пределы допускаемой относительной погрешности измерения виброускорения и виброскорости в диапазоне рабочих частот, % | ±5 |
| Диапазон входного напряжения, В | от +2 до +20 |
| 2 Канал измерения относительной вибрации | |
| Диапазон измерения виброперемещения (размах)*, мкм | от 1 до 4000 |
| Продолжение таблицы 2 | |
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот, Гц | от 0,1 до 5000 |
| Пределы допускаемой относительной погрешности измерения виброперемещения (размах) в диапазоне рабочих частот, % | ±5 |
| Диапазон измерения относительного смещения*, мкм | от 1 до 10000 |
| Пределы допускаемой относительной погрешности измерения относительного смещения, % | ±1 |
| Диапазон входного напряжения, В | от +2 до +18 |
| 3 Канал измерения частоты входного сигнала | |
| Диапазон измерения частоты входного сигнала, Гц | от 0,1 до 10000 |
| Диапазон отображения частоты вращения, об/мин | от 1 до 23000 |
| Пределы допускаемой относительной погрешности | ±1 |
| измерения частоты входного сигнала, % | |
| 4 Канал измерения общего назначения | |
| Диапазон измерения входного напряжения постоянного тока, В | от +0,1 до +24 |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока, % | ±1 |
| Диапазон измерения силы постоянного тока, мА | от +0,1 до +20 |
| Пределы допускаемой относительной погрешности измерения силы постоянного тока, % | ±1 |
| Диапазон рабочих температур, °С | от -40 до +60 |
| Габаритные размеры, мм (высота ^ширина х длина), не более: | |
| VDAU-6000 | 247x281x44 |
| VDAU-6100 | 400x366x46 |
| VDAU-6200 | 500x400x170 |
| Масса, кг, не более: | |
| VDAU-6000 | 2,3 |
| VDAU-6100 | 5 |
| VDAU-6200 | 16 |
* Диапазоны измерений приведены для значения коэффициента преобразования:
10 мВ/(мс" ) - для режима измерения виброускорения;
100 мВ/(ммс-1) - для режима измерения виброскорости;
8 мВ/мкм - для режима измерения виброперемещения и режима измерения относительного смещения.
наносится на корпус аппаратуры методом наклейки и на документацию типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Аппаратура измерения параметров вибрации многоканальная VDAU-6000 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 204/3-14-2016 | 1 экз. |
осуществляется по документу МП 204/3-14-2016 «Аппаратура измерения параметров вибрации многоканальная VDAU-6000. Методика поверки», утвержденному ФГУП «ВНИИМС»
15 ноября 2016 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); цифровой мультиметр Agilent 34411А (г/р № 33921-07); калибратор процессов многофункциональный Fluke 726 (г/р № 52221-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой аппаратуры с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы «Bruel & Kj^r Vibro GmbH», Германия.
