| Номер в госреестре | 67319-17 |
| Наименование СИ | Полигон пространственный эталонный |
| Обозначение типа СИ | Тюменский |
| Изготовитель | ФГУП "Сибирский государственный ордена Трудового Красного Знамени НИИ метрологии" (СНИИМ), г.Новосибирск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полигон пространственный эталонный Тюменский (далее - Полигон) предназначен для хранения и передачи размера единиц длины и высот рабочим средствам измерений (навигационной и геодезической аппаратуре пользователей космических навигационных систем, свето-и радиодальномерам, электронным тахеометрам и лазерным сканерам, нивелирам и буссолям).
Принцип передачи размера единицы длины и превышений Полигона заключается в определении метрологических параметров Полигона (геоцентрических координат и их разностей - приращений координат, длин линий, превышений (высот), ускорения силы тяжести) рабочим средствам измерений и сравнении полученных результатов с эталонными значениями соответствующих параметров Полигона.
Полигон расположен в Ялуторовском районе Тюменской области. Линейный базис расположен вдоль автодороги на линейную производственно-диспетчерскую станцию «Денисово», поворот с федеральной дороги Р-402 на 46 км западнее г. Тюмень, вычислительный центр находится по адресу г. Тюмень, ул. Минская 88.
Полигон включает в себя: сеть геодезических пунктов, линейный базис, набор эталонных приращений координат (двенадцать линий), нивелирный полигон и вычислительный центр.
Полигон состоит из семи пунктов (рисунок 1), четыре из которых - пункты Государственной геодезической сети (построены в 1970-80 гг.), один пункт - установлен на крыше административного здания ФБУ «Тюменский ЦСМ», г. Тюмень, ул. Минская, д. 88.
Все пункты Полигона закреплены на местности центрами долговременной сохранности, пункты № 1, № 8 и пункт «Тюменский ЦСМ» оборудованы устройствами для принудительного центрирования. Центры пунктов Государственной геодезической сети (триангуляция 2 класса) не имеют принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Высоты пунктов определены геометрическим нивелированием по программе II класса и связаны с Балтийской системой высот. Подъезд и подход ко всем пунктам Полигона возможен в любое время года.
Для обеспечения прослеживаемости результатов измерений к исходному (опорному) эталону системы координат в соответствии с ГОСТ Р 8.739-2011 приняты центры пунктов Государственной геодезической сети: «Хуторок», «Селянкино», «Черная речка» и «Тугарский».

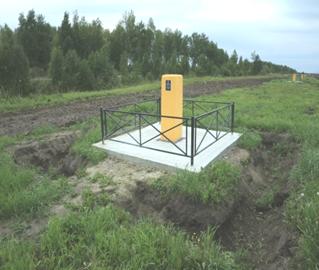

Внешний вид пункта с указанием места нанесения знака утверждения типа приведен на рисунке 2.
Рисунок 1 - Схема расположения пунктов Полигона (совокупность опорных пунктов)
отсутствует.
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон линейных измерений, м | от 25 до 40251 |
| Диапазон измерений приращений координат, м | от 2000 до 45291 |
| Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 при измерениях длин линий и приращений координат пунктов полигона в системе WGS-84, в плане, мм | ±(1 + 110-7D), где D - измеренная длина базиса в миллиметрах |
| Наименование характеристики | Значение характеристики |
| Номинальные значения длин линий Полигона, м | 2000, 4966, 6959, 18398, 27033, 27158, 28784, 40251, 40942, 42560, 43336, 45291 |
| Длины сторон треугольника: пункт «Тюменский ЦСМ» - пункт № 1 - пункт № 8, м | 40942, 2000, 40251 |
| Длины сторон треугольника: пункт «Тюменский ЦСМ» - пункт «Черная речка» - пункт «Хуторок», м | 27158, 28784, 27033 |
| Длины сторон треугольника: пункт «Тугарский» - пункт № 1 - пункт № 8, м | 4966, 2000, 6959 |
| Номинальные значения длин линейного базиса, м: | |
| № 1 - № 2 | 50 |
| № 1 - № 3 | 100 |
| № 1 - № 4 | 150 |
| № 1 - № 5 | 200 |
| № 1 - № 6 | 500 |
| № 1 - № 7 | 1000 |
| № 1 - № 8 | 2000 |
| Доверительные границы абсолютной погрешности измере | |
| ний длин линейного базиса при доверительной вероятности 0,95, мм | ±(1 + 110-7D) |
| Диапазон высот нивелирного полигона, м | от 60 до 117 |
| Класс нивелирования | II |
| Допускаемая средняя квадратическая погрешность | |
| измерений превышений на 1 км двойного хода, мм | 2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Параметры электропитания вычислительного центра (ФБУ | |
| «Тюменский ЦСМ»): | |
| напряжение переменного тока, В, | от 187 до 242 |
| частота переменного тока, Гц, | 50±1 |
| потребляемая мощность, кВ • А | 1 |
| Средний срок службы, лет, не менее | 60 |
| Условия эксплуатации по группам Д1 и В1 ГОСТ Р 52931- | |
| 2008, со следующими уточнениями: | |
| • оборудование на открытом воздухе: | |
| - диапазон рабочих температур, °С | от -20 до +40 |
| - верхнее значение относительной влажности воздуха | |
| при 30 °С, без конденсации влаги, % | 98 |
| - атмосферное давление, кПа | от 85 до 105 |
| • оборудование в отапливаемом помещении вычислитель- | |
| ного центра: | |
| - диапазон рабочих температур, °С | от 10 до 35 |
| - верхнее значение относительной влажности воздуха | |
| при 30 °С, без конденсации влаги, % | 80 |
| - атмосферное давление, кПа | от 85 до 105 |
наносится на табличку опознавательного столба пункта № 1 методом гравировки и на титульный лист формуляра типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3 - Комплектность
| Наименование | Обозначе | Заводской | Количество, | Примечание |
| ние | номер | шт. | ||
| 1 Полигон пространствен- | ||||
| ный эталонный Тюменский в | 1 | |||
| составе: | 4433-001- | Нивелирная сеть | ||
| - полигон нивелирный | 02567811- | Н000011918 | 1 | II класса |
| 4433-001-02567811-001 | 001 | 1 | 7 пунктов | |
| - сеть геодезических пунктов | 1 | 8 пунктов | ||
| - линейный базис | ||||
| 2 Вычислительный центр в | 1 | |||
| составе: | 1 | |||
| - персональный компьютер - источник бесперебойного | 1 | |||
| питания | ||||
| 4 Методика поверки | 1 | |||
| 5 Руководство по эксплуата | 1 | |||
| ции (на компакт-диске) | ||||
| 6 Паспорт | 1 |
осуществляется по документу 4433-001-02567811 МП «Полигон пространственный эталонный Тюменский. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 4 июля 2016 г. Основные средства поверки:
- измерительная лента (рулетка) 30 метров ГОСТ 7502-98;
- нивелир цифровой DiNi 0.3 с инварными рейками, СКП на 1 км двойного хода не более 0,5 мм, рег. номер 58746-14;
- государственный первичный специальный эталон единицы длины ГЭТ 199-2012, пределы допускаемых абсолютных значений среднего квадратического отклонения результата измерений между пунктами:
- на нижней границе диапазона, не более 0,05 мм;
- на верхней границе диапазона, не более 20 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе
ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
РТМ 68-8.20-93 Полигоны геодезические. Общие технические требования.
