Комплексы измерений состояния шинопроводов, 67320-17

Назначение

Комплексы измерений состояния шинопроводов основаны на волоконно-оптических датчиках температуры (CC, PF/CS, TF) и предназначены для измерений температуры поверхности контактных соединений (компенсаторов тепловых расширений и жестких вставок) в различных системах диагностики высоковольтных и сильноточных систем электропитания физических установок большой мощности.

Описание

Волоконно-оптические датчики температуры (далее - ВОД) состоят из нескольких унифицированных сенсорных элементов (далее - СЭД), представляющих собой волоконные решетки Брэгга. Принцип действия СЭД основан на спектральном смещении резонансной длины волны отраженного оптического сигнала, зависящем от изменения температуры. Полученный оптический сигнал с СЭД преобразуется с помощью регистрирующего модуля (интеррогатора) в цифровой сигнал.

Комплекс состоит из одного или нескольких ВОД, подключенных параллельно друг другу, магистрального кабеля и 4-х канального интеррогатора типа NI PXIe-4844.

ВОД формируется путем последовательного или последовательно-параллельного соединения СЭД, имеющих уникальную резонансную длину волны и изготавливается на основе оптического волокна типа SMF. СЭД располагаются в корпусе для поверхностного монтажа из высококачественной листовой стали марки 316L, материал контактной площадки - медь марки М1 по ГОСТ 859-2001.

Интеррогатор NI PXIe-4844 представляет собой взаимозаменяемый блок для установки в крейт (шасси) типа NI PXIe, основными составляющими модулями которого являются широкополосный источник света, спектроанализатор и одноплатный компьютер.

Датчики имеют три вида исполнения в соответствии с типом шинопровода (PF/CS, TF, CC), различающиеся по количеству СЭД в волоконно-оптическом кабеле, по количеству и по длине самого кабеля, а также по типу их подключения («последовательно» для PF/CS, CC; «последовательно-параллельно» для TF).

Исполнения датчиков имеют обозначения вида XX(XX/XX)-Y-Z(ZZ), где:

-    XX(XX/XX) - условное обозначение комплекса измерения (PF/CS, TF или СС);

-    Y - порядковый номер ВОД в измерительном оптическом канале (1 для TF, от 1 до 3 для PF/CS и от 1 до 6 для СС);

-    Z(ZZ) - порядковый номер СЭД в волоконно-оптическом датчике температуры (от 1 до 16 для TF, от 1 до 8 для PF/CS, от 1 до 4 для СС)

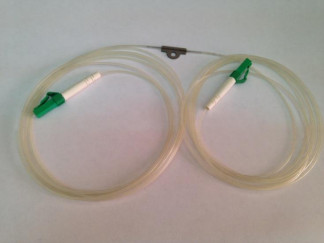

Общий вид СЭД, схема сборки ВОД и интеррогатор приведены на рисунках 1-3.

Уй.-?-

Чувеге an-т 1

J

С Чувств. Л sjvt е J

Ч/8СИ

ЗП-Т

Датчик 256

с

D

J

Чуесгв

агс-т

Дцтчнс 1

Датчик 1

D

Датчик 1в

Чувств arvr 1

чувсте

ЗП-Т 1

Чуйетв ян 2

[ЧужшЛ

L Дл-т2 J

Чуаств ai>r 2

Чувсте оп-т 2

I

M4yeeia4 ^ лп-т 16 )

)

Г Чуаств

I ^,6

Чуаст. }>! J

HK,C'S

сс

Пломбирование компонентов комплекса не предусмотрено.

Программное обеспечение

Для функционирования интеррогатора NI PXIe-4844 комплекса используется специальное программное обеспечение (ПО), предназначенное для конфигурации и проведения измерений, а также реализации следующих функций: обработки данных, управления данными, диагностики неисправностей, техобслуживания, аутентификации и регистрации пользователя.

Метрологически значимым является только встроенное ПО, которое устанавливается на предприятии-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с рекомендациями по метрологии Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится на корпус регистрирующего модуля датчика при помощи наклейки, а также типографским способом на титульный лист паспорта.

Комплектность

Таблица 3 - Комплектность комплекса измерения состояния шинопроводов

Поверка

осуществляется по документу МП 207.1-034-2016 «Комплексы измерений состояния шинопроводов». Методика поверки», утверждённому ФГУП «ВНИИМС» 15.12.2016 г. Основные средства поверки:

Калибраторы температуры поверхностные КТП (Регистрационный № 53247-13). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ТУ 4211-591-77951881-2017 Комплекс измерений состояния шинопроводов. Технические условия.
