Государственный реестр средств измерений

Меры волнового числа МВЧ-001, 67321-17

Меры волнового числа МВЧ-001 (далее по тексту - меры) предназначены для воспроизведения и передачи размера единицы длины волны в средней области инфракрасного излучения, для последующего пересчета ее в волновое число при поверке (калибровке) спектрометров инфракрасных.
Карточка СИ
Номер в госреестре 67321-17
Наименование СИ Меры волнового числа
Обозначение типа СИ МВЧ-001
Изготовитель ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
Год регистрации 2017
Срок свидетельства 02.05.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Меры волнового числа МВЧ-001 (далее по тексту - меры) предназначены для воспроизведения и передачи размера единицы длины волны в средней области инфракрасного излучения, для последующего пересчета ее в волновое число при поверке (калибровке) спектрометров инфракрасных.

Описание

Принцип действия основан на поглощении инфракрасного излучения на определенных длинах волн материалом меры.

Меры выполнены из пленки полистирола толщиной от 0,025 до 0,070 мм, находящейся в оправке особой формы, удобной для установки в стандартные держатели спектрометров инфракрасных.

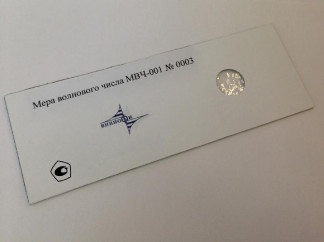

Общий вид мер представлен на рисунке 1.

Рисунок 1 - Общий вид мер волнового числа МВЧ-001 с указанием места нанесения маркировки

Технические характеристики

приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение характеристики

Рабочий диапазон длин волн/волнового числа

нм

см-1

от 3200 до 18600

от 3100 до 537

Наименование характеристики

Значение характеристики

нм

см-1

3244±10

3082±10

3267±10

3060±10

3508±10

2849±10

Номинальные значения воспроизведения длины

5147±10

1943±10

волны/волновых чисел, соответствующих

5548±10

1802±10

минимальным ординатам линий пропускания и их

6245±10

1601±10

допускаемые отклонения *

7280±10

1372±10

8661±10

1154±10

9725±10

1028±10

11878±10

841±10

18514±10

540±10

Пределы допускаемой абсолютной погрешности

нм

см-1

воспроизведения длины волны/волновых чисел,

соответствующих минимальным ординатам линий

±1

±0,5

пропускания

Габаритные размеры, мм

- размер оправки, не более

10x55x150

- размер светового окна, не менее

015

Масса, кг, не более

0,03

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность воздуха, %, не более

80

- атмосферное давление, кПа

от 94 до 106

* Действительные значения воспроизведения волновых чисел определяются при поверке

мер

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации мер и на этикетку футляра типографским способом.

Комплектность

Таблица 2

Наименование

Количество, шт.

Мера волнового числа МВЧ-001

1

Руководство по эксплуатации КВФШ.203562.001РЭ

1

Методика поверки

1

Поверка

осуществляется по документу МП 050.Д4-16 «Государственная система обеспечения единства измерений. Меры волнового числа МВЧ-001». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 29 ноября 2016 г.

Основные средства поверки:

Государственный рабочий эталон 1-го разряда единицы длины волны по ГОСТ Р 8.763-2011. Основные метрологические характеристики:

Диапазон длин волн, нм.............................от 0,4 до 0,7 мкм,

Доверительные границы относительной погрешности,

9    8

при доверительной вероятности 0,99.............от 5-10" до 7-10" ;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.763-2011 Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

КВФШ.203562.001ТУ «Меры волнового числа МВЧ-001. Технические условия»
