| Номер в госреестре | 67327-17 |
| Наименование СИ | Вибропреобразователи |
| Обозначение типа СИ | ВП-25Т |
| Изготовитель | ООО "Синкросс", г.Саратов |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вибропреобразователи ВП-25Т (далее вибропреобразователи) предназначены для измерения среднего квадратического значения (СКЗ) виброскорости.
Принцип действия вибропреобразователей основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Структурно вибропреобразователи состоят из аппаратного и программного модулей. Аппаратный модуль включает акселерометр, полосовой фильтр, усилитель и аналого-цифровой преобразователь. Программный модуль состоит из полосового фильтра, интегратора, фильтра высоких частот, блока формирования среднего квадратического значения, фильтра низких частот и усилителя, выходной сигнал которого поступает на формирователь токового сигнала. Вибропреобразователи формируют на выходе нормированный сигнал постоянного тока от 4 до 20 мА, который соответствует диапазону виброскорости от 0 до 27,5 мм/с. При помощи интерфейса вибропреобразователи могут подключаться к персональному компьютеру или контроллеру.
Вибропреобразователи имеют маркировку ВП-25Т-Х, где буква «Х» обозначает длину кабеля. Вибропреобразователи выпускаются во взрывозащищенном исполнении и имеют Ех-маркировку 1Ex mb IIB T5 Gb X.
Вибропреобразователи могут поставляться отдельно или совместно с клеммными коробками КС-6.

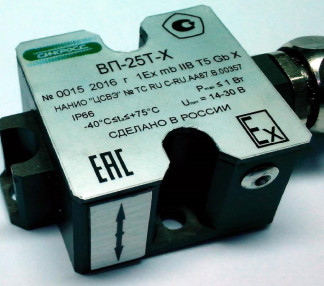

Внешний вид вибропреобразователя ВП-25Т представлен на рисунке 1.
служит для обработки и визуализации информации.
Место нанесения знака утверждения типа
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВП-25 |
| Номер версии (идентификационный номер) ПО | не ниже 220414 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если есть) | - |
* номер версии ПО соответствует дате изменения ПО в формате ддммгг.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «средний».
Таблица 2
| Наименование характеристики | Значения |
| Диапазон измерения СКЗ виброскорости, мм/с | от 3 до 25 |
| Диапазон рабочих частот, Гц | от 10 до 1000 |
| Диапазон выходного тока, соответствующий диапазону измерения виброскорости от 3 до 25 мм/с, мА | от 5,745 до 18,545 |
| Пределы допускаемой основной относительной погрешности при измерении СКЗ виброскорости на базовой частоте 80 Гц при доверительной вероятности 0,95, % | ±4 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 80 Гц при измерении СКЗ виброскорости 20 мм/с, %, не более | ±6 |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды, % | ±4 |
| Нормальная область значений температуры, °С | 20±5 |
| Условия эксплуатации: диапазон рабочих температур, °С | от -40 до +75 |
| Г абаритные размеры (длинах высота х ширина), мм, не более | 50x36x25 |
| Масса, г, не более | 75 |
наносится на шильдик вибропреобразователя методом металлографии и (или) на титульный лист эксплуатационной документации типографским способом.
Таблица 3
| Наименование | Кол-во | Примечание |
| Вибропреобразователь ВП-25Т | 1 шт. | |
| Клеммная коробка КС-6 | 1 шт. | По заказу |
| Комплект крепежных изделий | 1 компл. | |
| Руководство по эксплуатации СГВП2.320.004 РЭ | 1 экз. | |
| Методика поверки МП 204/3-02-2017 | 1 экз. | |
| Паспорт СГВП2.320.004 ПС | 1 экз. |
осуществляется по документу МП 204/3-02-2017 «Вибропреобразователь ВП-25Т. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.02.2017 г.
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012; мультиметр цифровой Agilent 34411A (Государственный реестр СИ №33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки ставится в паспорте и (или) наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования»
2 ГОСТ ISO 2954-2014 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений»
3 Технические условия ТУ4277-021-12221545-2012 «Вибропреобразователь ВП-25».
