Государственный реестр средств измерений

Призмы правильные многогранные ППМ, 67332-17

Призмы правильные многогранные ППМ (далее - призмы) предназначены для измерений углов промышленных изделий и передачи единицы плоского угла рабочим средствам измерений углов.
Карточка СИ
Номер в госреестре 67332-17
Наименование СИ Призмы правильные многогранные
Обозначение типа СИ ППМ
Изготовитель Общество с ограниченной ответственностью "Энергоавтоматика" (ООО "Энергоавтоматика"), г. Волгоград
Год регистрации 2017
Срок свидетельства 02.05.2027
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Призмы правильные многогранные ППМ (далее - призмы) предназначены для измерений углов промышленных изделий и передачи единицы плоского угла рабочим средствам измерений углов.

Описание

Призмы представляют собой многозначные угловые меры, в основании которых лежит правильный многогранник, имеющий форму прямой призмы с различным числом боковых граней, которые являются измерительными поверхностями, попарно образующие рабочие углы.

Рабочие углы призм заданы между перпендикулярами к измерительным поверхностям призм в плоскостях измерения.

Призмы выполнены из цельных заготовок стали марки ШХ-15 ГОСТ 801-78, с последующей доводкой её основных геометрических параметров.

На верхних поверхностях призм нанесены номинальные значения углов в градусах от первой грани в направлении, противоположном ходу часовой стрелки.

Призмы выпускаются 5-ти модификаций, отличительные особенности которых заключаются в количестве измерительных поверхностей (боковых граней) числом: 8, 12, 18, 24 и 36.

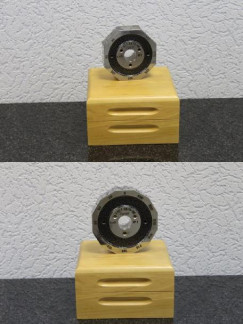

Общий вид призм представлен на рисунках 1 - 5.

Общий вид оправы представлен на рисунке 6.

Рисунок 2 - Общий вид призм ППМ 4-12-0

Рисунок 3 - Общий вид призм ППМ 4-18-0

Рисунок 4 - Общий вид призм ППМ 4-24-0

Рисунок 5 - Общий вид призм ППМ 4-36-0

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

ППМ

4-8-0

4-12-0

4-18-0

4-24-0

4-36-0

Класс точности по ГОСТ 2875-88

0

Количество измерительных поверхностей (боковых граней) призмы

8

12

18

24

36

Пределы допускаемых отклонений от номинальных значений рабочих углов, ''

±5

Допуск перпендикулярности измерительных поверхностей к базовой поверхности призмы, '', не более

±15

Допуск плоскостности измерительных поверхностей, мкм, не более

0,05

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

ППМ

4-8-0

4-12-0

4-18-0

4-24-0

4-36-0

Габаритные размеры, мм

- диаметр

90

100

120

138

180

- высота

25

25

25

26

28

Диаметр центрального отверстия, мм

20Н

[7

32Н7

Масса, не более, кг

1,0

1,2

1,7

2,2

3,6

Условия эксплуатации:

- температура окружающего воздуха, °С

от +17 до +23

Допускаемое отклонение температуры:

- в течение 1 ч, °С

0,5

- в течение 8 ч, °С

2

Относительная влажность воздуха, %

60±20

Атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульные листы эксплуатационной документации, в правом верхнем углу, типографским способом.

Комплектность

Таблица 3 - Комплектность поставки призмы правильной многогранной III1М

Наименование

Обозначение

Количество

Призма правильная многогранная

ППМ

1 шт.

Комплект принадлежностей

Э 908.200.24

1 шт.

Руководство по эксплуатации

РЭ 4381-001-87265916-2014

1 шт.

Паспорт

Э 908.200.24-03 ПС

1 шт.

Поверка

осуществляется по документу МИ 1758-87 «ГСИ. Меры плоского угла призматические. Методика поверки».

Основные средства поверки:

- гониометр 2 разряда по Государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Росстандарта от 19 января 2016 г. № 22.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или паспорт в виде оттиска клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта № 22 от 19 января 2016 г.

МИ 1758-87 ГСИ. Меры плоского угла призматические. Методика поверки ГОСТ 2875-88 Меры плоского угла призматические. Общие технические условия ТУ 4381-002-87265916-2014 Призмы правильные многогранные ППМ. Технические условия
