| Номер в госреестре | 67333-17 |
| Наименование СИ | Виброметры |
| Обозначение типа СИ | серии ДПК-Вибро |
| Изготовитель | Общество с ограниченной ответственностью Производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр"), г. Пермь |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброметры серии «ДПК-Вибро» (далее - виброметры) предназначены для измерения характеристик вибрации (виброускорение, виброскорость и виброперемещение), а также анализа состояния подшипников качения.
Действие виброметра основано на преобразовании вибрации контролируемого объекта в электрический сигнал, пропорциональный виброускорению, и его обработке.
Виброметры представляют собой переносной прибор, состоящий из измерительного блока и встроенного вибропреобразователя. Измерительный блок принимает и обрабатывает сигналы, поступающие от вибропреобразователя, производит одинарное или двойное интегрирование, выполняет вибродиагностику состояния подшипников качения. Виброметр позволяет измерять амплитудное значение виброускорения, среднее квадратическое значение (СКЗ) виброскорости и размах виброперемещения.
Измерительный блок снабжен жидкокристаллическим дисплеем и сенсорными кнопками. Питание прибора осуществляется от встроенных аккумуляторов, подзарядка которых происходит при помощи поставляемого вместе с прибором зарядного устройства.
Виброметры выпускаются в двух исполнениях: ДПК-Вибро Стандарт и ДПК-Вибро Лифт-Сервис.

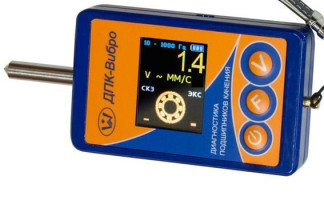

Внешний вид виброметра серии «ДПК-Вибро» приведен на рисунках 1 и 2.
| Место нанесения | Место | |
| знака утверждения | пломбирования | |
| типа | ||
Рисунок 2 - Внешний вид виброметра серии «ДПК-Вибро» (вид сверху)
Программное обеспечение (ПО) служит для индикации и передачи измерительной информации. ПО представляет собой фирменное программное обеспечение, которое поставляется совместно с виброметром и не имеет влияния на метрологические характеристики.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Для ДПК-Вибро Стандарт | |
| Идентификационное наименование ПО | ДПК-Вибро Стандарт |
| Номер версии (идентификационный номер) ПО | Версия 6.1 и выше |
| Другие идентификационные данные (если есть) | - |
| Для ДПК-Вибро Лифт-Сервис | |
| Идентификационное наименование ПО | ДПК-Вибро Лифт-Сервис |
| Номер версии (идентификационный номер) ПО | Версия 7.1л и выше |
| Другие идентификационные данные (если есть) | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 2
| Наименование характеристики | Значения |
| Диапазоны измерения амплитудного значения виброускорения, м/с2: - исполнение «Стандарт» - исполнение «Лифт-Сервис» | от 1 до 100 от 1 до 50 |
| Диапазоны измерения СКЗ виброскорости, мм/с: - исполнение «Стандарт» - исполнение «Лифт-Сервис» | от 1 до 100 от 1 до 80 |
| Диапазон измерения размаха виброперемещения, мкм | от 50 до 500 |
| Диапазоны рабочих частот при измерении, Гц: -виброускорения -виброскорости - исполнение «Стандарт» - исполнение «Лифт-Сервис» -виброперемещения - исполнение «Стандарт» - исполнение «Лифт-Сервис» | от 10 до 1000 от 10 до 1000 от 10 до 650 от 10 до 200 от 10 до 160 |
| Наименование характеристики | Значения |
| Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц для исполнения «Стандарт», %: - в диапазоне измерения от 1 до 5 м/с включ. | ±10 |
| - в диапазоне измерения св. 5 до 100 м/с2 | ±5 |
| Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц для исполнения «Лифт-Сервис», %: - в диапазоне измерения от 1 до 5 м/с2 включ. | ±10 |
| - в диапазоне измерения св. 5 до 50 м/с2 | ±5 |
| Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц для исполнения «Стандарт», %: - в диапазоне измерения от 1 до 5 мм/с включ. | ±10 |
| - в диапазоне измерения св. 5 до 100 мм/с | ±5 |
| Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц для исполнения «Лифт-Сервис», %: - в диапазоне измерения от 1 до 5 мм/с включ. | ±10 |
| - в диапазоне измерения св. 5 до 80 мм/с | ±5 |
| Пределы допускаемой основной относительной погрешности при измерении виброперемещения на базовой частоте 79,6 Гц, %: - в диапазоне измерения от 50 до 99,9 мкм включ. | ±10 |
| - в диапазоне измерения св. 99,9 до 500 мкм | ±5 |
| Неравномерность амплитудно-частотной характеристики при измерении виброускорения и виброскорости относительно базовой частоты в диапазонах частот для исполнения «Стандарт», %, не более: от 10 Гц до 20 Гц включ. и св. 640 Гц до 1000 Гц | ±20 |
| св. 20 Гц до 640 Гц включ. | ±10 |
| Неравномерность амплитудно-частотной характеристики при измерении виброперемещения относительно базовой частоты в диапазонах частот для исполнения «Стандарт», %, не более: от 10 Гц до 20 Гц включ. | ±20 |
| св. 20 Гц до 200 Гц | ±10 |
| Неравномерность амплитудно-частотной характеристики при измерении виброускорения относительно базовой частоты в диапазонах частот для исполнения «Лифт-Сервис», %, не более: от 10 Гц до 20 Гц включ. и св. 400 Гц до 1000 Гц | ±20 |
| св. 20 Гц до 400 Гц включ. | ±10 |
| Неравномерность амплитудно-частотной характеристики при измерении виброскорости относительно базовой частоты в диапазонах частот для исполнения «Лифт-Сервис», %, не более: от 10 Гц до 20 Гц включ. и св. 400 Гц до 650 Гц | ±20 |
| св. 20 Гц до 400 Гц включ. | ±10 |
| Наименование характеристики | Значения |
| Неравномерность амплитудно-частотной характеристики при измерении виброперемещения относительно базовой частоты в диапазонах частот для исполнения «Лифт-Сервис», %, не более: от 10 Гц до 20 Гц включ. св. 20 Гц до 160 Гц | ±20 ±10 |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды, % | половина значения основной погрешности |
| Нормальная область значений температуры, °С | 20±5 |
| Условия эксплуатации: диапазон рабочих температур, °С | от -20 до +50 |
| Г абаритные размеры (длинах ширина х высота), мм, не более | 98x60x19 |
| Масса, кг, не более | 0,5 |
наносится на корпус виброметра методом наклейки и на титульный лист паспорта методом печати или наклейки.
Таблица 3
| Наименование | Обозначение | Кол-во |
| Виброметр серии «ДПК-Вибро» | 1 шт. | |
| Зарядное устройство | 1шт. | |
| Чехол (сумка) и ремешок для переноски виброметра | 1 шт. | |
| Руководство по эксплуатации | 4277-092-12025123-2016 РЭ | 1 экз. |
| Методика поверки | 4277-092-12025123-2016 МП | 1 экз. |
| Паспорт | 4277-092-12025123-2016 ПС | 1 экз. |
осуществляется по документу 4277-092-12025123-2016 МП «Виброметр серии «ДПК-Вибро». Методика поверки», утвержденному ФГУП «ВНИИМС» 28.02.2017 г.
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорте.
приведены в эксплуатационном документе.
1 ГОСТ 25275-82 «Приборы для измерения вибрации вращающихся машин. Общие технические требования»
2 Технические условия ТУ 4277-092-12025123-2016.
