Автотопливозаправщики 7074, 67334-17

67334-17
Автотопливозаправщики 7074 (далее - АТЗ) предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов с плотностью не более 0,86 г/см3 и механизированной заправки техники с измерением выдаваемого объема топлива.
Карточка СИ
Номер в госреестре 67334-17
Наименование СИ Автотопливозаправщики
Обозначение типа СИ 7074
Изготовитель Общество с ограниченной ответственностью «Челябинский машиностроительный завод» (ООО «ЧМЗ»), г. Челябинск
Год регистрации 2017
Срок свидетельства 02.05.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Автотопливозаправщики 7074 (далее - АТЗ) предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов с плотностью не более 0,86 г/см3 и механизированной заправки техники с измерением выдаваемого объема топлива.

Описание

АТЗ являются мерой полной вместимости. Конструкция цистерны выполнена в поперечном сечении в виде чемоданообразной, эллиптической или круглой формы и может состоять из одной или нескольких секций. Максимальное количество секций - 8. Каждая из секций может иметь разную номинальную вместимость. Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.

В верхней части каждой секции (при наличии нескольких секций) цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены опоры и донные клапаны. На цистерне имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.

Электрооборудование АТЗ состоит из системы световой сигнализации и наружного освещения. АТЗ снабжается противопожарными средствами, к которым относятся: огнетушитель; ящик для песка; заземляющее устройство; цепь походного заземления.

Наполнение цистерны АТЗ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение цистерны АТЗ происходит с помощью насоса или самотеком.

Узел выдачи топлива АТЗ состоит из фильтра тонкой очистки, счетчика СЖ-ППО25 или СЖ-ППО40, СЖ-ППВ100, СЖ-ППВ150 (регистрационный номер 59916-15), предохранительного клапана и раздаточного рукава с раздаточным краном (пистолетом).

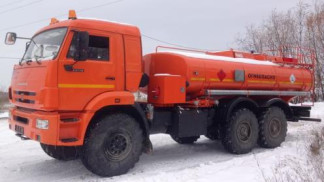

Общий вид АТЗ представлен на рисунке 1, 2. Место пломбирования от несанкционированного доступа обозначено на рисунке 3,4,5.

Программное обеспечение

отсутствует.

Технические характеристики

представлены в таблицах 1 и 2.

Наименование

характеристики

Значение для модификаций автотопливозаправщика

АТЗ-5

АТЗ-5,5

АТЗ-6

АТЗ-6,5

АТЗ-7

АТЗ-7,5

Номинальная вместимость цистерны, м3

5,0±0,1

5,50±0,11

6,00±0,12

6,50±

0,13

7,00±0,14

7,50±0,15

Номинальная вместимость секций,

3

м

от 0,5 до 5,0

от 0,5 до 5,5

от 0,5 до 6,0

от 0,5 до 6,5

от 0,5 до 7,0

от 0,5 до 7,5

Количество секций в цистерне, шт.

от 1 до 6 включ.

Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, %

±0,4

Объем вместимости горловины цистерны над указателем уровня, м3, не менее

0,10

0,11

0,12

0,13

0,14

0,15

Несливаемый остаток после опорожнения цистерны (секций), м3,

не более

0,005

0,0055

0,006

0,0065

0,007

0,0075

Время заполнения цистерны своим насосом, мин, не более

10

11

12

13

14

15

Время слива своим насосом из цистерны, мин, не более

10

11

12

13

14

15

Время слива самотеком из цистерны, мин, не более

20

22

24

26

28

30

Наименование

характеристики

Значение для модификаций автотопливозаправщика

АТЗ-8

АТЗ-8,5

АТЗ-9

АТЗ-9,5

АТЗ-10

АТЗ-10,5

Номинальная вместимость цистерны, м3

8,00±

0,16

8,50±

0,17

9,00±

0,18

9,50±

0,19

10,0±

0,2

10,50±

0,16

Номинальная вместимость секций,

3

м

от 0,5 до 8,0

от 0,5 до 8,5

от 0,5 до 9,0

от 0,5 до 9,5

от 0,5 до 10,0

от 0,5 до 10,5

Количество секций в цистерне, шт.

от 1 до 6 включ.

Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, %

±0,4

Объем вместимости горловины цистерны над указателем уровня, м3, не менее

0,16

0,17

0,18

0,19

0,20

0,21

Несливаемый остаток после опорожнения цистерны (секций), м3,

не более

0,0080

0,0085

0,009

0,0095

0,0100

0,0105

Время заполнения цистерны своим насосом, мин, не более

16

17

18

19

20

21

Время слива своим насосом из цистерны, мин, не более

16

17

18

19

20

21

Время слива самотеком из цистерны, мин, не более

32

34

36

38

40

42

Наименование

характеристики

Значение для модификаций автотопливозаправщика

АТЗ-11

АТЗ-11,5

АТЗ-12

АТЗ-12,5

АТЗ-13

АТЗ-13,5

Номинальная вместимость цистерны, м3

11,000±0,

165

11,500±0,1

73

12,000±0

,190

12,500±

0,188

13,000±0,

195

13,500±

0,203

Номинальная вместимость секций,

3

м

от 0,5 до 11,0

от 0,5 до 11,5

от 0,5 до 12,0

от 0,5 до 12,5

от 0,5 до 13,0

от 0,5 до 13,5

Количество секций в цистерне, шт.

от 1 до 7 включ.

Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, %

±0,4

Объем вместимости горловины цистерны над указателем уровня, м3, не менее

0,22

0,23

0,24

0,25

0,26

0,27

Несливаемый остаток после опорожнения цистерны (секций), м3,

не более

0,0110

0,0115

0,0120

0,0125

0,0130

0,0135

Время заполнения цистерны своим насосом, мин, не более

22

23

24

25

26

27

Время слива своим насосом из цистерны, мин, не более

22

23

24

25

26

27

Время слива самотеком из цистерны, мин, не более

44

46

48

50

52

54

Наименование

характеристики

Значение для модификаций автотопливозаправщика

АТЗ-14

АТЗ-14,5

АТЗ-15

АТЗ-15,5

АТЗ-16

АТЗ-16,5

Номинальная вместимость цистерны, м3

14,00±

0,21

14,500±

0,218

15,000±

0,225

15,500±

0,233

16,00±

0,24

16,500±

0,248

Номинальная вместимость секций,

3

м

от 0,5 до 14,0

от 0,5 до 14,5

от 0,5 до 15,0

от 0,5 до 15,5

от 0,5 до 16,0

от 0,5 до 16,5

Количество секций в цистерне, шт.

от 1 до 7 включ.

Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, %

±0,4

Объем вместимости горловины цистерны над указателем уровня, м3, не менее

0,28

0,29

0,30

0,31

0,32

0,33

Несливаемый остаток после опорожнения цистерны (секций), м3,

не более

0,0140

0,01450

0,0150

0,0155

0,0160

0,0165

Время заполнения цистерны своим насосом, мин, не более

28

29

30

31

32

33

Время слива своим насосом из цистерны, мин, не более

28

29

30

31

32

33

Время слива самотеком из цистерны, мин, не более

56

58

60

62

64

66

Наименование

характеристики

Значение для модификаций автотопливозаправщика

АТЗ-17

АТЗ-17,5

АТЗ-18

АТЗ-18,5

АТЗ-19

АТЗ-19,5

Номинальная вместимость цистерны, м3

17,000±

0,255

17,500±

0,263

18,00±

0,27

18,500±

0,278

19,000±

0,285

19,500±

0,293

Номинальная вместимость секций,

3

м

от 0,5 до 17,0

от 0,5 до 17,5

от 0,5 до 18,0

от 0,5 до 18,5

от 0,5 до 19,0

от 0,5 до 19,5

Количество секций в цистерне, шт.

от 1 до 8 включ.

Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, %

±0,4

Объем вместимости горловины цистерны над указателем уровня, м3, не менее

0,34

0,35

0,36

0,37

0,38

0,39

Несливаемый остаток после опорожнения цистерны (секций), м3,

не более

0,0170

0,0175

0,0180

0,0185

0,0190

0,0195

Время заполнения цистерны своим насосом, мин, не более

34

35

36

37

38

39

Время слива своим насосом из цистерны, мин, не более

34

35

36

37

38

39

Время слива самотеком из цистерны, мин, не более

68

70

72

74

76

78

Наименование

характеристики

Значение для модификаций автотопливозаправщика

АТЗ-20

АТЗ-20,5

АТЗ-21

АТЗ-21,5

АТЗ-22

Номинальная вместимость цистерны, м3

20,0±

0,3

20,500±

0,308

21,000±

0,315

21,500±

0,323

22,00 ± 0,33

Номинальная вместимость секций,

3

м

от 0,5 до 20,0

от 0,5 до 20,5

от 0,5 до 21,0

от 0,5 до 21,5

от 0,5 до 22,0

Количество секций в цистерне, шт.

от 1 до 8 включ.

Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, %

±0,4

Объем вместимости горловины цистерны над указателем уровня, м3, не менее

0,40

0,41

0,42

0,43

0,44

Несливаемый остаток после опорожнения цистерны (секций), м3,

не более

0,0200

0,0205

0,0210

0,0215

0,0220

Время заполнения цистерны своим насосом, мин, не более

40

41

42

43

44

Время слива своим насосом из цистерны, мин, не более

40

41

42

43

44

Время слива самотеком из цистерны, мин, не более

80

82

84

86

88

Примечание:

* Пределы допускаемой относительной погрешности вместимости цистерны (секций) при периодической поверке.

Тип АТЗ

Наименование характеристики или размера

Г абаритные размеры, мм, не более

Масса снаряженного транспортного средства, кг, не более

Полная масса транспортного средства, кг, не более

длина

ширина

высота

АТЗ - 5

8700

2500

3700

10820

25000

АТЗ - 5,5

8700

2500

3700

10940

25000

АТЗ - 6

8700

2500

3700

11060

25000

АТЗ - 6,5

8700

2500

3700

11180

25000

АТЗ - 7

8700

2500

3700

11300

25000

АТЗ - 7,5

8700

2500

3700

11400

25000

АТЗ - 8

8700

2500

3700

11530

25000

АТЗ - 8,5

8700

2500

3700

11600

25000

АТЗ - 9

8700

2500

3700

11750

25000

АТЗ - 9,5

8700

2500

3700

11800

25000

АТЗ - 10

9600

2500

3950

11830

25000

АТЗ - 10,5

9600

2500

3950

11950

25000

АТЗ - 11

9600

2500

3950

12140

25000

АТЗ - 11,5

9600

2500

3950

12190

25000

АТЗ - 12

9600

2500

3950

12230

25000

АТЗ - 12,5

9600

2500

3950

12630

25000

АТЗ - 13

11500

2500

3950

13030

25000

АТЗ - 13,5

11500

2550

3950

13430

25000

АТЗ - 14

11500

2500

3950

13830

25000

Тип АТЗ

Наименование характеристики или размера

Г абаритные размеры, мм, не более

Масса снаряженного транспортного средства, кг, не более

Полная масса транспортного средства, кг, не более

длина

ширина

высота

АТЗ - 14,5

11500

2500

3950

14130

25000

АТЗ - 15

11500

2500

3950

14210

25000

АТЗ - 15,5

11500

2500

3950

14330

25000

АТЗ - 16

11500

2500

3950

14450

33500

АТЗ - 16,5

11500

2500

3950

14570

33500

АТЗ - 17

11500

2500

3950

14690

33500

АТЗ - 17,5

11500

2500

3950

14810

33500

АТЗ - 18

11500

2500

3950

14930

33500

АТЗ - 18,5

11500

2500

3950

15050

33500

АТЗ - 19

11500

2500

3950

15170

33500

АТЗ - 19,5

11500

2500

3950

15290

33500

АТЗ - 20

11500

2500

3950

15410

33500

АТЗ - 20,5

11500

2500

3950

15530

33500

АТЗ - 21

11500

2500

3950

15650

33500

АТЗ - 21,5

11500

2500

3950

15770

33500

АТЗ - 22

11500

2500

3950

15850

33500

Знак утверждения типа

наносится фотохимическим или ударным способом на маркировочную табличку, прикрепляемую на цистерну АТЗ, и типографским способом на титульный лист руководства по эксплуатации и паспорта.

Комплектность

Таблица 3

Наименование

Обозначение

Количество

Автотопливозаправщик (навесное оборудование)

7074

1 шт.

Рукав напорно-всасывающий

По заказу

Наименование

Обозначение

Количество

Комплектующие согласно комплектовочной ведомости

1 шт.

Эксплуатационные документы

Руководство по эксплуатации

7074АТЗ.00.00.000.РЭ

1 экз.

Паспорт

7074АТЗ.00.00.000.ПС

1 экз.

Методика поверки

МП-01-2016-20

1 экз.

Поверка

осуществляется по документу МП-01-2016-20 «Автотопливозаправщики 7074. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 05 декабря 2016 г.

Таблица 4 - Основные средства поверки

Наименование и тип средства поверки

Основные характеристики

Цилиндр 2-го класса точности по ГОСТ 1770-74

(регистрационный номер 4784-02)

3

Вместимость 1000 см

Термометр ртутно-стеклянный по ГОСТ 28498-90

ТЛ-7 (регистрационный номер 308-84)

Диапазон измерения от 0 °С до 50 °С, цена деления 0,1 °С

Мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013 (регистрационный номер 56453-14)

Вместимость 200,500, 1000 дм3,

Мерники эталонные 2-го разряда по ГОСТ 8.400-2013

М2р-2000 (регистрационный номер 62849-15)

Вместимость 2000 дм

Мерники эталонные 2-го разряда по ГОСТ 8.400-2013 М2р-5000-01СП

(регистрационный номер 53293-13)

Вместимость 5000 дм

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки или оттиска поверительного клейма наносится на «Свидетельство о поверке».

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортировки и заправки нефтепродуктов

ТУ 4521-004-65711893-2016 Автотопливозаправщики на шасси автомобилей Урал и Камаз. Технические условия

Зарегистрировано поверок 1809
Поверителей 89
Актуальность данных 07.11.2024
Поверители
ФБУ "Челябинский ЦСМ"
911 поверок
ООО "ПРИБОРАВТОМАТИКА"
86 поверок
ООО "РТМЦ "Метрология-Сервис"
75 поверок
ФБУ «КУЗБАССКИЙ ЦСМ»
68 поверок
ОАО "Нефтеавтоматика"
63 поверки
ООО "АвтоКомплектСтройСервис" (АКСС)
59 поверок
ФБУ "Иркутский ЦСМ"
51 поверка
ФБУ "Тюменский ЦСМ"
48 поверок
ФБУ "Красноярский ЦСМ"
28 поверок
ФБУ "АЛТАЙСКИЙ ЦСМ"
26 поверок
ФБУ "Самарский ЦСМ"
25 поверок
ООО "ЦЕТАН"
22 поверки
ФБУ "Краснодарский ЦСМ"
20 поверок
ФБУ "Уралтест"
17 поверок
ФБУ "КЕМЕРОВСКИЙ ЦСМ"
15 поверок
ФБУ "Липецкий ЦСМ"
13 поверок
ООО Научно-производственное предприятие "Нефте-Стандарт"
11 поверок
ФБУ "АМУРСКИЙ ЦСМ"
11 поверок
ФГУ "Якутский ЦСМ"
10 поверок
ООО "УРАЛТЕХНОЛОГИЯ"
9 поверок
ФБУ «Белгородский ЦСМ»
9 поверок
ООО "Феррата"
8 поверок
ФБУ "ПЕРМСКИЙ ЦСМ"
8 поверок
ООО "ЦСМ"
7 поверок
ООО "ЮГНЕФТЕСТАНДАРТ"
7 поверок
ФБУ "ТАМБОВСКИЙ ЦСМ"
7 поверок
ФБУ «Бурятский ЦСМ»
7 поверок
ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
6 поверок
ФБУ "Архангельский ЦСМ"
6 поверок
ООО "Тюменский метрологический центр"
6 поверок
ООО "ВЕГА-СЕРВИС"
6 поверок
ООО ПКФ "ПРОМНЕФТЕСНАБ"
6 поверок
ООО "СРТС "ЦЕНТР"
5 поверок
ФБУ «Приморский ЦСМ»
5 поверок
ФБУ «Тульский ЦСМ»
5 поверок
ФБУ "ЯРОСЛАВСКИЙ ЦСМ"
5 поверок
ФБУ «Мурманский ЦСМ»
5 поверок
ФГУ "Новосибирский ЦСМ"
5 поверок
ФГУ "Пензенский ЦСМ"
5 поверок
ФБУ "КОМИ ЦСМ"
5 поверок
ООО "АЗТ УРАЛСИБ", д. Алексеевка
4 поверки
ФГУ "Кировский ЦСМ"
4 поверки
ФГУ "Волгоградский ЦСМ"
4 поверки
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
4 поверки
ФБУ "Ростест-Москва"
4 поверки
ФГУ "Воронежский ЦСМ"
4 поверки
ФБУ "АСТРАХАНСКИЙ ЦСМ"
4 поверки
ФБУ "ЦСМ Республики Башкортостан"
4 поверки
ФБУ "Омский ЦСМ"
4 поверки
ФБУ "КОСТРОМСКОЙ ЦСМ"
4 поверки
ФБУ "СЕВЕРО-ОСЕТИНСКИЙ ЦСМ"
3 поверки
ООО "ОЙЛ МАРКЕТ"
3 поверки
ООО "НЕФТЕПРОДУКТАВТОМАТИКА ПЛЮС"
3 поверки
ООО "КАЛИБРОВКА И ПОВЕРКА РЕЗЕРВУАРОВ" (КИПР), г. Долгопрудный
3 поверки
ООО МЦ "ТЕХНОКОМ-СТАНДАРТ"
3 поверки
ООО "ИТЦ Измеритель"
3 поверки
ООО "КВАНТ-М"
3 поверки
ООО "ТОРГОВО-СТРОИТЕЛЬНАЯ КОМПАНИЯ "ЯНТАРЬ" (ТСК "ЯНТАРЬ")
3 поверки
ФБУ "РЯЗАНСКИЙ ЦСМ"
3 поверки
ФБУ "Ростовский ЦСМ"
3 поверки
ФБУ «Вологодский ЦСМ»
3 поверки
ФБУ «Сахалинский ЦСМ»
3 поверки
ООО "Магистраль"
3 поверки
ФБУ "Смоленский ЦСМ"
3 поверки
ООО "Метролог"
3 поверки
ООО "СТАНДАЛЬ"
2 поверки
ООО "АСМ-ЭКСПЕРТ"
2 поверки
ООО фирма "Метролог"
2 поверки
ФБУ "Брянский ЦСМ"
2 поверки
ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ"
2 поверки
ФБУ "КРЫМСКИЙ ЦСМ"
2 поверки
ООО "Крымский метрологический центр"
2 поверки
ООО "Компания Контур ДС-1"
2 поверки
ФБУ "КАЛУЖСКИЙ ЦСМ"
2 поверки
ФБУ «Курганский ЦСМ»
1 поверка
ФГУ "Нижегородский ЦСМ"
1 поверка
АО "Метролог"
1 поверка
ФГУ "Марийский ЦСМ"
1 поверка
ООО "СТАНДАРТ М", г. Альметьевск
1 поверка
ООО "МЕТРОКОНТ"
1 поверка
ФБУ "Севастопольский ЦСМ"
1 поверка
ФБУ "ЧЕЧЕНСКИЙ ЦСМ"
1 поверка
ООО "МПС"
1 поверка
ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
1 поверка
ЗАО "ЭТИМ"
1 поверка
ФБУ "Саратовский ЦСМ им.Б.А.Дубовикова"
1 поверка
ФБУ «Тест-С.-Петербург»
1 поверка
ФГУ "Ставропольский ЦСМ"
1 поверка
ФБУ "ПРИОКСКИЙ ЦСМ"
1 поверка
67334-17
Номер в ГРСИ РФ:
67334-17
Производитель / заявитель:
Общество с ограниченной ответственностью «Челябинский машиностроительный завод» (ООО «ЧМЗ»), г. Челябинск
Год регистрации:
2017
Cрок действия реестра:
02.05.2027
Похожие СИ
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
93685-24
93685-24
2024
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Срок действия реестра: 02.11.2029
93686-24
93686-24
2024
Shanghai Huace Navigation Technology Ltd, Китай
Срок действия реестра: 02.11.2029
93688-24
93688-24
2024
Techik Instrument (Shanghai) Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93689-24
93689-24
2024
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93693-24
93693-24
2024
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Омской области" (ФБУ "Омский ЦСМ"), г. Омск
Срок действия реестра: 02.11.2029
