| Номер в госреестре | 67336-17 |
| Наименование СИ | Блоки электронные |
| Обозначение типа СИ | НОРД-Э3М-01 |
| Изготовитель | ООО "НПП "БЗНГА", г.Бугульма |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки электронные НОРД-Э3М-01 предназначены для вычисления объема и объемного расхода жидкости при работе совместно с преобразователями расхода турбинными НОРД, МИГ-М, а также с другими преобразователями расхода, имеющими выходной сигнал в виде электрических импульсов, количество которых пропорционально объему прошедшей через преобразователь расхода измеряемой среды.
Принцип действия блоков электронных НОРД-Э3М-01 основан на преобразовании частотных электрических сигналов в числовые значения объемного расхода и объема, их отображение на жидкокристаллических индикаторах блоков электронных НОРД-Э3М-01 и передачи на внешние устройства регистрации данных.
Конструктивно блок электронный НОРД-Э3М-01 выполнен в едином корпусе. На передней панели блока электронного НОРД-Э3М-01 расположены жидкокристаллический индикатор и кнопочный пульт управления. На задней панели блока электронного НОРД-Э3М-01 расположены разъемы питания, входных и выходных сигналов.

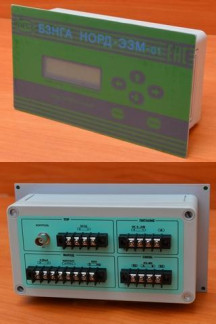

Общий вид блоков электронных НОРД-Э3М-01 приведен на рисунке 1.
Пломбировка блоков электронных НОРД-Э3М-01 осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашечках винтов крепления задней панели блоков электронных НОРД-Э3М-01, в соответствии с рисунком 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки блоков электронных НОРД-Э3М-01 приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки блока электронного НОРД-Э3М-01
Программное обеспечение блоков электронных НОРД-Э3М-01 встроенное, разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть программного обеспечения сформирована в виде программного модуля «NORD_HA1412_v21.hex» и обеспечивает: расчет объемного расхода и объема жидкости; регистрацию, хранение и отображение полученной информации; ручной ввод параметров, участвующих в вычислениях.
Метрологически значимая часть ПО и данные, создаваемые и (или) используемые метрологически значимой частью ПО, защищены от непреднамеренных и преднамеренных изменений. В процессе эксплуатации программное обеспечение не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. Защита блока электронного НОРД-Э3М-01 от несанкционированного доступа осуществляется также путем механической пломбировки.
Уровень защиты метрологически значимой части программного обеспечения блоков электронных НОРД-Э3М-01 «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NORD HA1412 v21.hex |
| Наименование ПО | НОРД-Э3М-01 |
| Номер версии (идентификационный номер) ПО | 2.1 |
| Цифровой идентификатор ПО | 98126f54d44a5dbd9cfd36fcc4480ea0 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
| Примечание - В процессе эксплуатации цифровой идентификатор ПО невозможно проверить, т.к. он не индицируется на экране блока и не может быть считан через какой либо интерфейс. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики блока | Значение |
| Диапазон измерений частоты, Гц | от 1 до 2500 |
| Пределы допускаемой относительной погрешности блока при преобразовании входного частотного сигнала в: - значение объема, % - значение объемного расхода, % | ±0,01 ±0,1 |
| Наименование характеристики блока | Значение |
| Параметры счетного устройства канала измерения объема: - измерение объема, м3 - количество разрядов | от 0,001 до 999999,999 9 |
| Параметры счетного устройства канала измерения объемного расхода: - измерение объемного расхода, м3/ч - количество разрядов | от 0,001 до 99999,999 8 |
| Параметры входного сигнала: - двоичный сигнал по - уровень логической «1», В - уровень логического «0», В, не более - активный уровень | ГОСТ 26.013-81 12±2,4 1,2 логическая «1» |
| Параметры выходных сигналов объема и объемного расхода жидкости: - двоичный сигнал по - уровень логической «1», В - уровень логического «0», В, не более - активный уровень - стандарт сигнала по выходу «MODBUS» | ГОСТ 26.013-81 12 ±1,2 0,6 логические «0» или «1» EIA RS-485 |
| Параметры выходных сигналов в виде «сухого контакта»: - максимальный ток нагрузки для сигнала, мА, не более - максимальное коммутируемое напряжение, В, не более | 500 60 |
| Электрические параметры линии связи: - максимально допустимая емкость, мкФ, не более - максимально допустимая индуктивность, мГн, не более | 0,3 1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре не более 30°С, %, не более | от +5 до +40 95 |
| Параметры электрического питания: - напряжение постоянного тока, В - потребляемая мощность, В • А, не более | от 9 до 24 5 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 78 114 202 |
| Масса, кг, не более | 0,8 |
| Средний срок службы, лет, не менее Среднее время наработки на отказ, часов, не менее | 10 25000 |
наносится в правый верхний угол титульных листов паспорта и руководства по эксплуатации типографским способом и на наклейку, закрепленную на передней панели блока электронного НОРД-Э3М-01, методом шелкографии.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Блок электронный НОРД-Э3М-01 | - | 1 шт. |
| Руководство по эксплуатации | НГЭ.10-2014 РЭ-ЛУ | 1 экз. |
| Паспорт | НГЭ.10-2014 ПС-ЛУ | 1 экз. |
| Методика поверки | МП 0519-1-2016 | 1 экз. |
осуществляется по документу МП 0519-1-2016 «Инструкция. ГСИ. Блоки электронные НОРД-Э3М-01. Методика поверки», утвержденному ФГУП «ВНИИР» 07.12.2016 г.
Основные средства поверки:
- рабочий эталон единицы частоты в диапазоне значений от 1 до 2500 Гц согласно ГОСТ 8.129-2013.
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт блока электронного НОРД-Э3М-01, а также на специальную мастику, расположенную в чашечках винтов крепления задней панели блоков, в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 26.013-81 Средства измерения и автоматизации. Сигналы электрические с дискретным изменением параметров входные и выходные
Технические условия ТУ 4213-015-13019076-2014 Блок электронный НОРД-Э3М-01
