| Номер в госреестре | 67339-17 |
| Наименование СИ | Расходомеры переменного перепада давления |
| Обозначение типа СИ | FM |
| Изготовитель | "Eletta Flow AB", Швеция |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры переменного перепада давления FM (далее - расходомеры) предназначены для измерений объемного расхода жидкости (вода, техническое масло до 550 сСт, антифриз).
Принцип действия расходомеров основан на измерении перепада давления, пропорционального объемному расходу жидкости измерительной трубной секции с диафрагмой (далее - ТСД).
Жидкость из ТСД, через каналы для отвода давления до и после диафрагмы, попадает в корпус блока преобразования (БП), внутри которого имеется:
- в модификации М - два первичных преобразователя абсолютного давления с мембранами из нержавеющей стали;
- в модификациях S и D - подпружиненная резиновая мембрана. При этом, у модификаций S резиновая мембрана механически связана со стрелкой, а у модификаций D - перемещение резиновой мембраны, с помощью потенциометра, преобразуется в показания на жидкокристаллическом (ЖК) дисплее, а также в унифицированный 4...20 мА и частотный сигнал.
- БП.
БП расходомеров выпускаются в следующих исполнениях:
- для модификаций S:
- S02 и S05 - расходомеры с механическим БП, без сигнальных контактов и динамическим диапазоном регулирования 1:2 и 1:5, соответственно;
- S2 и S25 - расходомеры с механическим БП, без сигнальных контактов, динамическим диапазоном регулирования 1:2 и 1:5, соответственно и имеющие два независимых механических SPDT-микропереключателя для включения и отключения исполнительных устройств;
- для модификаций D:
- D2 и D5 - расходомеры с электронным БП, имеющие ЖК-дисплей, выходным сигналом 4.. .20 мА и частотным выходом 200.. .1000 Гц, с одним сигнальным контактом, с динамическим диапазоном регулирования 1:2 и 1:5, соответственно и два независимых сигнальных переключателя с максимальной нагрузкой до 30 Вт;
- для модификаций М:
- М310, М325 и М350 - расходомеры с электронным БП, без дисплея, с выходным сигналом 4.20 мА и интерфейсом RS485, с динамическим диапазоном регулирования 1:10 и одним независимым сигнальным переключателем.
ТСД представляет собой отлитую из металла камеру, которая снабжена либо внутренней резьбой до диаметра условного прохода (Ду) 40, либо имеет межфланцевое соединение (типа сэндвич) до Ду300 для крепления секции к трубопроводу и имеет два канала для отвода давления перед диафрагмой и после нее. Модификации ТСД с резьбовым соединением обозначаются GL (из медного сплава) и GSS (из нержавеющей стали), а с межфланцевым соединением - FA (из медного сплава до Ду40 включительно или из чугуна, окрашенного в голубой цвет, начиная от Ду50) и FSS (из нержавеющей стали). Модификации ТСД включают в себя разные исполнения ТСД с разными Ду.
Рекомендуемые прямые участки установки расходомера: не менее 15 Ду перед диафрагмой и не менее 5 Ду за ней.
Расходомеры при заказе имеют следующее обозначение:
FM-[X1]-[X2]-[X3]-[X4]-[X5], где FM - обозначение типа расходомера;
[X1] - исполнение БП;
[X2] - исполнение ТСД;
[X3] - диапазон объемного расхода;
[X4] - наименование измеряемой среды - W, Х, Y:
W - вода;
X - техническое масло;
Y - антифриз.
[X5] - направление движения жидкости и расположения трубопровода:
A/R - горизонтальный трубопровод, направление слева - направо;
B/L - горизонтальный трубопровод, направление справа - налево;
C/R - вертикальный трубопровод, направление сверху - вниз, БП справа от трубопровода; D/L - вертикальный трубопровод, направление снизу - вверх, БП справаот трубопровода; E/L - вертикальный трубопровод, направление сверху - вниз, БП слева от трубопровода; F/R - вертикальный трубопровод, направление снизу - вверх, БП слева от трубопровода.
Пример записи обозначения расходомеров при заказе:
FM-S25-FA150-^400-2000 л/ми^-W-A/R.
Общий вид исполнений расходомеров представлен на рисунках 1 - 3.

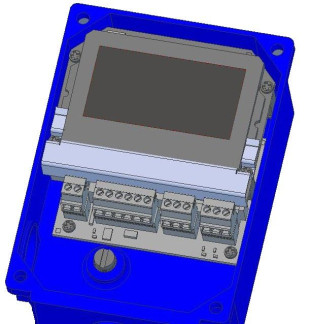

Для предотвращения изменений метрологических характеристик, на диафрагму, в ТСД, наносится, гравировкой или с помощью лазера, индивидуальный номер, указанный в паспортных данных. Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 4 и 5.
GL GSS FA FSS
Рисунок 1 - Общий вид исполнений расходомеров с БП модификации S и ТСД модификаций GL, GSS, FA и FSS
Расходомеры, кроме модификации S, имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в интегрированной памяти БП при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа. Защита ПО от несанкционированного доступа к настройкам и данным измерений обеспечивается с помощью механического опечатывания.
ПО предназначено для сбора, преобразования, обработки, отображения (для модификации D) на индикаторном устройстве и передачи результатов измерений во внешние измерительные системы.
Нормирование метрологических характеристик расходомеров проведено с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| для модис | жкации | |
| М | D | |
| Идентификационное наименование ПО | Class: 5.20 | D-METER |
| Номер версии (идентификационный номер) ПО | 13.хх | 2.хх |
| Цифровой идентификатор ПО | * | * |
| где x принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для исполнения | ||||||
| S02, S2 | S05, S25 | D2 | D5 | M310 | M325 | M350 | |
| Диапазоны измерений (ДИ) объемного расхода жидкости, дм3/мин (л/мин) | от 0,4 до 3000 | от 0,2 до 3000 | от 0,5 до 3000 | от 1 до 3000 | |||
| Наименьший измеряемый расход, % от верхнего предела измерений расхода | 50 | 20 | 50 | 20 | 10 | ||
| Ду, мм, для присоединения: - резьбового - фланцевого | от 15 до 40 от 15 до 300 | ||||||
| Пределы допускаемой приведенной погрешности измерений объемного расхода жидкости, % от ДИ: - св. 20 до 80 % включительно - от 0 до 20 % включительно св. 80 до 100 % включительно - от 0 до 100 % включительно | ±5 ±10 | ±2 | |||||
| Воспроизводимость, %, не более | 2 | 0,5 | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для исполнения | ||||||
| S02, S2 | S05, S25 | D2 | D5 | M310 | M325 | M350 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Рабочий диапазон перепада давления, кПа | от 5 до 20 | от 2,2 до 55 | от 5 до 20 | от 2,2 до 55 | от 0,5 до 50 | от 1,25 до 125 | от 2,5 до 250 |
| Максимальное рабочее избыточное давление измеряемой среды, МПа | 1,6 | 1,0 | 2,5 | 5,0 | |||
| Напряжение электропитания от сети постоянного тока, В | - | от 22 до 26 | от 8 до 28 | ||||
| Потребляемая мощность, Вт, не более | - | 2,6 | 0,560 | ||||
| Температура измеряемой среды, °С | от +5 до +90 | от +5 до +65 | от +5 до +80 | ||||
| 1 | 2 3 | 4 5 | 6 7 8 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при 35 °С, без конденсации влаги, %, не более | от +5 до +60 95 | ||
| Выходной сигнал: мА Гц цифровой | от 4 до 20 от 200 до 1000 | от 4 до 20 RS485 | |
| Г абариты (ширина х высота х длина), мм | (от 80 до 135) x (от 80 до 385) x (от 60 до522) | ||
| Масса, кг | от 3 до 22 | от 0,8 до 22 | |
| Средний срок службы, лет | 12 | ||
| Средняя наработка на отказ, ч, не менее | 70000 | ||
| Степень защиты по ГОСТ 14254-96 | IP43 (опция IP65) | IP65 | IP67 |
наносится на ТСД электрографическим способом, на БП фотохимическим способом, на титульный лист руководства по эксплуатации и паспорта типографическим методом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Расходомер переменного перепада давления FM | исполнение по заказу | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. на партию |
| Методика поверки | МЦКЛ.0213.МП | 1 экз. на партию |
| Уплотнительные прокладки (при заказе расходомера с ТСД модификаций FA или FSS) | исполнение по заказу | 2 шт. |
| Кабель длиной 2,5 метра с сечением 8 х 0,25 мм2 (при заказе расходомера с БП модификации М) | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу МЦКЛ.0213.МП «ГСИ. Расходомеры переменного перепада давления FM. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 21.12.2016 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.142-2013 (установка поверочная УП-65, регистрационный № 27362-04, диапазон измерений объемного расхода от 0,012 до 30 м /ч, пределы допускаемой относительной погрешности измерений объемного расхода ±0,2 %);
- рабочий эталон 2-го разряда по ГОСТ 8.142-2013 (установка поверочная «Поток ПУ-200», регистрационный № 33732-08, диапазон измерений объемного расхода от 0,03 до 200 м /ч, пределы допускаемой относительной погрешности измерений объемного расхода ±0,3 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы расходомеров, как показано на рисунках 4 и 5.
приведены в эксплуатационном документе.
Техническая документация фирмы «Eletta Flow AB», Швеция.
