Весы крановые цифровые KGW, KGY, KGW-Y, 67341-17

Назначение

Весы крановые цифровые серий KGW, KGY, KGW-Y (далее - весы) предназначены для измерений массы грузов при статическом взвешивании.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее-датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза.

Аналоговый электрический сигнал с датчика поступает в аналогово-цифровой преобразователь (АЦП), где преобразуется в цифровой код. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели весов вместе с функциональной клавиатурой.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), состоящего из элементов верхнего и нижнего подвесов, стального корпуса со встроенным весоизмерительным тензорезисторным датчиком, АЦП, дисплея, аккумуляторной батареей.

Верхний элемент подвеса выполнен в виде серьги или траверсы с 0-образным кольцом, нижний в виде крюка или траверсы.

В весах предусмотрены следующие устройства:

-    полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

-    устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);

-    устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);

-    устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4).

В весах предусмотрено устройство сигнализации о перегрузке.

Весы имеют автономное аккумуляторное питание. Управление весов осуществляется с помощью пульта дистанционного управления или непосредственно с клавиатуры весов.

Весы выпускаются однодиапазонными и двухинтервальными в различных модификациях, отличающихся друг от друга значением максимальной нагрузки, метрологическими характеристиками, конструктивными особенностями и дизайном.

Весы имеют обозначение вида: KGW ХХХ II, KGY ХХХ II или KGW-Y ХХХ,

где KGW, KGY - обозначение модификации весов с одним датчиком;

KGW-Y - обозначение модификации весов с двумя датчиками;

ХХХ - значение максимальной нагрузки (Мах) в тоннах;

II - обозначение двухинтервальных модификации весов (при наличии);

На корпусе весоизмерительного устройства прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    номер весов по системе нумерации предприятия-изготовителя;

-    класс точности весов по ГОСТ OIML R 76-1-2011;

-    значение (Max);

-    значение минимальной нагрузки (Min);

-    значение поверочного интервала (e);

-    значение максимальной массы тары (Т = - ...);

-    знак утверждения типа средства измерений;

-    год изготовления.

Модификации KGW, KGW-Y    Модификация KGY

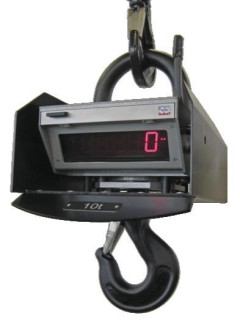

Рисунок 1 - Общий вид весов

Место нанесения знака поверки

Программное обеспечение

Весы имеют встроенное программное обеспечение «LAH» (далее - ВПО), которое служит для обработки и отображения результатов измерений.

Метрологически значимое ПО может быть изменено только при механическом вскрытии корпуса весов и нарушении контрольной пломбы.

Для ограничения доступа в целях несанкционированной настройки и вмешательства на пластину верхней крышки электронного блока весов наносится защитная наклейки.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011........................................средний (III)

Значения Max, Min, е, действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности (mpe) при первичной поверке приведены для однодиапазонных весов в таблице 2, для двухинтервальных весов приведены в таблице 3.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.

Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары, соответственно.

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.

Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары, соответственно

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на маркировочную табличку, прикрепленную на корпусе весоизмерительного устройства, фотохимическим способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА. Методика поверки).

Основные средства поверки:

- гири эталонные класса М1 и М1-2 по ГОСТ OIML R 111-1-2009; эталонные силовоспроизводящие машины 1-го разряда по ГОСТ 8.640-2014;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к весам крановым цифровым серий KGW, KGY, KGW-Y

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
