| Номер в госреестре | 67342-17 |
| Наименование СИ | Преобразователи измерительные многоканальные |
| Обозначение типа СИ | MTL830 |
| Изготовитель | ?ма "MTL Instruments Pvt. Ltd.", Индия |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные многоканальные MTL830 (далее по тексту - преобразователи) предназначены для измерений и преобразования входных сигналов поступающих от термоэлектрических преобразователей, термопреобразователей сопротивления, милливольтовых устройств постоянного тока в пропорциональный измеряемым величинам выходной цифровой сигнал на базе интерфейса RS232 или RS485 с протоколом обмена MODBUS.
Принцип действия преобразователей основан на измерении и преобразовании входных сигналов поступающих от термоэлектрических преобразователей, термопреобразователей сопротивления, милливольтовых устройств постоянного тока в цифровой кодовый сигнал, пропорциональный входным сигналам.
Преобразователи измерительные многоканальные MTL830 включают в себя подключенные друг к другу с помощью двухпроводной магистрали мультиплексор-приемник MTL838B-MBF (далее - приемник) и мультиплексор-передатчик MTL831B (далее - передатчик). К мультиплексору-приемнику MTL838B-MBF может быть одновременно подключено не более 2-х мультиплекосоров-передатчиков MTL831B.
Мультиплексор-передатчик MTL831B (рисунок 1а) предназначен для преобразования сигналов, поступающих от датчиков, в пропорциональный измеряемым величинам кодовый сигнал для передачи по двухпроводной магистрали на мультиплексор-приемник MTL838B-MBF. К передатчику MTL831B можно подключить до 16 датчиков. MTL831B также может быть установлен во взрывоопасной зоне. Питание передатчика осуществляется с помощью магистрали передачи данных от приемника и не требует наличия источника питания в опасной зоне.
Мультиплексор-приемник MTL838B-MBF (рисунок 1б), расположенный в безопасной зоне, предназначен для приёма сигналов от передатчика MTL831B, линеаризации данных сигналов с учетом компенсации холодных спаев термоэлектрических преобразователей, и выдаче выходных цифровых сигналов на базе интерфейса RS232 или RS485 с протоколом обмена MODBUS.

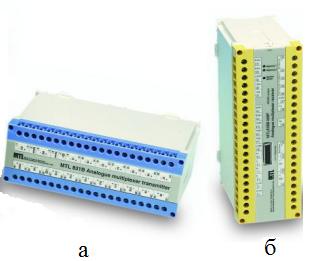

Общий вид преобразователей измерительных многоканальных MTL830 представлен на рисунке 1.
Пломбирование преобразователей измерительных многоканальных MTL830 не предусмотрено.
а б
Программное обеспечение (ПО) у преобразователей измерительных многоканальных MTL830 состоит из встроенной и автономной части ПО. Для функционирования преобразователей необходимо наличие встроенной части ПО. Метрологически значимой является только встроенная часть ПО.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО преобразователей измерительных многоканальных MTL830 приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенной части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | Software |
| Номер версии (идентификационный номер) ПО | не ниже 1.00 |
| Цифровой идентификатор программного обеспечения | - |
Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные автономной части ПО преобразователей измерительных многоканальных MTL830 приведены в таблице 2.
Таблица 2 - Идентификационные данные автономной части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование автономного ПО | PCS83 |
| Номер версии (идентификационный номер) ПО | не ниже 4.10 |
| Цифровой идентификатор программного обеспечения | - |
Основные метрологические и технические характеристики преобразователей измерительных многоканальных MTL830 приведены в таблицах 3-4.
Таблица 3 - Метрологические характеристики
| Тип НСХ, входные сигналы(2) | Диапазон измерений (1) | Пределы допускаемой абсолютной основной погрешности (при температуре окружающей среды +20 °С) | Пределы допускаемой абсолютной дополнительной погрешности от влияния температуры окружающей среды / 1 °С, % | |
| мВ, Ом, мА | °С | |||
| Pt100 с линеаризацией (а=0,00385 °С-1) | от 18,52 до 390,48 Ом | от -200 до +850 °С | ±1,05 °С | ±(0,11 °С + 0,005 % (от измеряемой величины)) |
| Pt100 без линеаризации (а=0,00385 °С-1) | от 18,52 до 390,48 Ом | - | ±0,41 Ом | ±(0,041 Ом + 0,01 % (от измеряемой величины)) |
| Тип НСХ, входные сигналы(2) | Диапазон измерений (1) | Пределы допускаемой абсолютной основной погрешности (при температуре окружающей среды +20 °С) | Пределы допускаемой абсолютной дополнительной погрешности от влияния температуры окружающей среды / 1 °С, % | |
| мВ, Ом, мА | °С | |||
| 50М с линеаризацией (а=0,00428 °С-1) | от 20,53 до 185,60 Ом | от -180 до +200 °С | ±0,38 °С | ±(0,038 °С + 0,005 % (от измеряемой величины)) |
| 50М без линеаризацией (а=0,00428 °С-1) | от 20,53 до 185,60 Ом | - | ±0,21 Ом | ±(0,021 Ом + 0,01 % (от измеряемой величины)) |
| E с линеаризацией | от -8,825 до +59,446 мВ | от -200 до +780 °С | ±1,70 °С | ±(0,13 °С + 0,01 % (от измеряемой величины)) |
| E без линеаризации | от -8,825 до +59,446 мВ | - | ±0,07 мВ | ±(0,007 мВ + 0,01 % (от измеряемой величины)) |
| J с линеаризацией | от -7,890 до +57,953 мВ | от -200 до +1000 °С | ±1,9 °С | ±(0,15 °С + 0,01 % (от измеряемой величины)) |
| J без линеаризации | от -7,890 до +57,953 мВ | - | ±0,07 мВ | ±(0,007 мВ + 0,01 % (от измеряемой величины)) |
| К с линеаризацией | от -5,891 до +54,886 мВ | от -200 до +1372 °С | ±2,27 °С | ±(0,19 °С + 0,01 % (от измеряемой величины)) |
| К без линеаризации | от -5,891 до +54,886 мВ | - | ±0,06 мВ | ±(0,006 мВ + 0,01 % (от измеряемой величины)) |
| L с линеаризацией | от -9,488 до +57,859 мВ | от -200 до +700 °С | ±1,6 °С | ±(0,12 °С + 0,01 % (от измеряемой величины)) |
| L без линеаризации | от -9,488 до +57,859 мВ | - | ±0,08 мВ | ±(0,007 мВ + 0,01 % (от измеряемой величины)) |
| N с линеаризацией | от -3,990 до +47,513 мВ | от -200 до +1300 °С | ±2,2 °С | ±(0,18 °С + 0,01 % (от измеряемой величины)) |
| N без линеаризации | от -3,990 до +47,513 мВ | - | ±0,05 мВ | ±(0,005 мВ + 0,01 % (от измеряемой величины) |
| R с линеаризацией | от -0,226 до +21,101 мВ | от -50 до +1768 °С | ±2,52 °С | ±(0,21 °С + 0,01 % (от измеряемой величины)) |
| R без линеаризации | от -0,226 до +21,101 мВ | - | ±0,02 мВ | ±(0,002 мВ + 0,01 % (от измеряемой величины)) |
| Тип НСХ, входные сигналы(2) | Диапазон измерений (1) | Пределы допускаемой абсолютной основной погрешности (при температуре окружающей среды +20 °С) | Пределы допускаемой абсолютной дополнительной погрешности от влияния температуры окружающей среды / 1 °С, % | |
| мВ, Ом, мА | °С | |||
| T с линеаризацией | от -5,603 до +20,872 мВ | от - 200 до +400 °С | ±1,3 °С | ±(0,09 °С + 0,01 % (от измеряемой величины)) |
| T без линеаризации | от -5,603 до +20,872 мВ | - | ±0,03 мВ | ±(0,003 мВ + 0,01 % (от измеряемой величины)) |
| Напряжение | от -60 до +60 мВ | - | ±0,12 мВ | ±( 0,012 мВ + 0,01 % (от измеряемой величины)) |
| Примечания: 1) Допускается использование датчиков в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений. 2) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 и ГОСТ Р 8.585-2001/МЭК 60584-1:2013 | ||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) о/~' концов термопары, С: | ±0,5 |
| Напряжение питания, В | от 20 до 35 |
| Габаритные размеры (длинахвысотахширина), мм, не более: | 120x200x75 |
| Масса, кг, не более: - для MTL838B-MBF - для MTL831B | 0,9 1,3 |
| Средняя наработка на отказ, ч | 540000 |
| Средний срок службы, лет | 12 |
| Маркировка взрывозащиты | 0Exia IICT6 Ga |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -20 до +60 95 (без конденсации) от 86 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания и/или также на корпус преобразователя при помощи наклейки.
Комплектность поставки преобразователей измерительных многоканальных MTL830 приведена в таблице 5.
| Наименование и обозначение | Количество |
| Преобразователь измерительный многоканальный MTL830 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки МП 207.1-027-2016 | 1 экз. |
осуществляется по документу МП 207.1-027-2016 «Преобразователи измерительные многоканальные MTL830. Методика поверки», утверждённому ФГУП «ВНИИМС» 10.10.2016 г. Основные средства поверки:
- компаратор-калибратор универсальный КМ300Р (регистрационный № 54727-13);
- мера электрического сопротивления постоянного тока многозначная МС 3070-3 (регистрационный № 50281-12);
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразовате-лей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
