Установка поверочная для счетчиков газа У-659, 67343-17

Назначение

Установка поверочная для счетчиков газа У-659 (далее - установка) предназначена для воспроизведения заданного объема и объемного расхода газа.

Описание

Принцип действия установки основан на сравнении эталонных объема и объемного расхода газа, прошедших через установку и поверяемые средства измерений, с показаниями поверяемых средств измерений, включенных последовательно в измерительную магистраль. В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.

Установка применяется для поверки коммунально-бытовых и бытовых счётчиков газа типа G1,6; G2,5; G4; G6; G10; G16; G25; G40.

В качестве эталонных преобразователей расхода в установке применяются эталонные критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел, установленных параллельно.

Установка состоит из стола-ресивера №1, стола-ресивера №2, входного и выходного коллекторов, дозаторов расхода с критическими соплами МСК и СКО, пневмопровода, соединяющего ресиверы №1 и №2, и генератора расхода поверочной среды.

Стол-ресивер №1 включает в себя:

-    монтажный стол с ресивером;

-    пульт управления генератором расхода поверочной среды и поддержания разряжения в заданных параметрах.

Стол-ресивер №2 включает в себя:

-    ресивер-станину, который имеет трубу с фланцем для подсоединения выходного коллектора и штуцер с заглушкой для слива конденсата;

-    патрубок с зажимами для подсоединения к генератору расхода поверочной среды. Входной коллектор включает в себя:

-    входной гибкий патрубок с переходниками для подключения счётчика газа;

-    входной коллектор DN 80;

-    мановакуумметр двухтрубный, подключённый к коллектору;

-    влагоуловитель;

-    штуцеры для подключения критических сопел.

Выходной коллектор включает в себя:

-    вакуумметр показывающий сигнализирующий, подключённый к коллектору;

-    штуцеры для подключения шаровых кранов критических сопел.

Дозаторы расхода включают в себя:

-    критические сопла МСК и СКО в количестве 16;

-    шаровые краны в количестве 16 штук;

Генератор расхода поверочной среды включает в себя:

-    вакуумный насос ВВН1-1,5;

-    переходник с обратным клапаном для подсоединения к ресиверу;

-    поддон для установки вакуумного насоса.

В состав установки входят следующие средства измерений для измерения и контроля параметров рабочей (поверочной) среды в процессе поверки:

- термогигрометр ИВА-6, модификация ИВА-6Н-Д (регистрационный № 46434-11);

-    секундомер электронный Интеграл С-01 (регистрационный № 44154-16);

-    мановакуумметр двухтрубный МВ-2Ш-6000 диапазон измерения от 0 до 6000 Па, погрешность не более ±20 Па (регистрационный № 23235-02);

-    вакуумметр показывающий сигнализирующий ДВ2010Сг, класс точности 1,5 (регистрационный № 13535-93);

Общий вид установки представлен на рисунке 1.

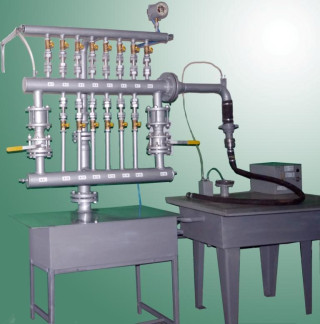

Рисунок 1 - Общий вид установки поверочной для счетчиков газа У-659

Пломбирование установки поверочной для счетчиков газа У-659 не предусмотрено. Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на средства измерений, входящие в состав установки.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплектность установки поверочной для счетчиков газа У-659 приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 0551-13-2017 «Инструкция. ГСИ. Установка поверочная для счетчиков газа У-659. Методика поверки», утвержденному ФГУП «ВНИИР» 20.02.2017 г.

Основные средства поверки:

- государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013 по ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа, диапазон воспроизведения единиц объемного расхода газа от 0,003 до 16000 м3/ч, СКО 3,5-10-4 - 5-10-4, НСП 4-10-4

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

Техническая документация изготовителя
