| Номер в госреестре | 67344-17 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | HUBA PT520 |
| Изготовитель | "Huba Control AG", Швейцария |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Преобразователи давления измерительные HUBA PT520 (далее - преобразователь), предназначены для непрерывного измерения избыточного давления и давления разряжения жидкостей, газов и преобразования измеренного давления в унифицированный аналоговый выходной токовый сигнал.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемого давления деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления чувствительного элемента (тензопреобразователь (толстопленочная технология)), включенного в мостовую схему. С помощью измерительной схемы сигнал преобразуется в унифицированный токовый сигнал, линейно-пропорциональный давлению на входе.
Преобразователи изготавливаются с использованием толстопленочной технологии, при которой ячейка для измерения давления представляет собой цельносварную конструкцию.
Преобразователи имеют различные исполнения, отличаются друг от друга диапазонами измерений.
Фотографии общего вида преобразователей приведены на рисунке 1.
Степень защиты преобразователей, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды по ГОСТ 14254-96 соответствует: IP 67, IP 65, IP 00.
Защита от несанкционированного доступа к внутренним элементам обеспечивается конструкцией преобразователей.

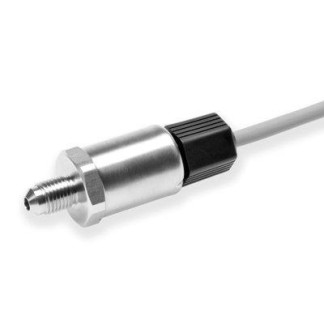

Рисунок 1 - общий вид преобразователя давления измерительного
HUBA PT520
Программное обеспечениеотсутствует. Технические характеристикиОсновные метрологические и технические в таблицах 2 и 3. Таблица 2 - Метрологические характеристики | характеристики датчиков приведены |
| Наименование характеристики | Значение |
| от -0,1 до 0,9 | |
| от 0 до 0,25 | |
| от 0 до 0,4 | |
| от 0 до 0,6 | |
| от 0 до 1 | |
| от 0 до 1,6 | |
| от 0 до 2,5 | |
| Диапазон измерений (ДИ), МПа | от 0 до 4 |
| от 0 до 6 | |
| от 0 до 10 | |
| от 0 до 16 | |
| от 0 до 25 | |
| от 0 до 40 | |
| от 0 до 60 | |
| от 0 до 100 | |
| Пределы допускаемой основной приведенной к | |
| диапазону измерений погрешности измерений | ±0,3 |
| давления, выраженной в процентах, % | |
| Пределы допускаемой дополнительной приведенной к | |
| диапазону измерений давления погрешности от | ±0,2 |
| изменения температуры окружающей среды в | |
| диапазоне рабочих температур, %/10 °С | |
| Пределы допускаемой дополнительной приведенной к | |
| диапазону измерений погрешности измерений | ±0,005 |
| давления от изменения напряжения питания, %/В | |
| Нормальные условия измерений: | |
| - температура окружающей среды, °С | от +20 до +25 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Выходной аналоговый сигнал, мА | от 4 до 20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 7 до 33 |
| Номинально напряжение питания постоянного тока, В | 24 |
| Потребляемая мощность, Вт, не более | 0,75 |
| Измеряемая среда | жидкость, газ и хладагенты |
| Рабочие условия измерений - температура измеряемой среды, °С - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +135 от -30 до +85 от 95 до 100 при температуре +55 °С от 84,0 до 106,7 |
| Наименование характеристики | Значение |
| Г абаритные размеры, мм (ВхШхД) | 024х36 |
| Масса, г, не более | 90 |
| Среднее время наработки на отказ, ч, не менее | 65000 |
| Средний срок службы, лет, не менее | 15 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь давления | Модель преобразователя давления | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу МИ 1997-89 Преобразователи давления измерительные. Методика поверки
Основные средства поверки:
- Рабочие эталоны 1-го разряда по ГОСТ 8.802-2012: манометры избыточного давления грузопоршневые МП, регистрационный номер в ФИФ № 16026-97;
- Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, исполнения ИКСУ-260Ех, регистрационный номер в ФИФ № 35062-07
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующую графу паспорта.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям давления измерительным HUBA PT520
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 410 в ст. 4 Па.
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 106 Па.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
| Зарегистрировано поверок | 15 |
| Поверителей | 10 |
| Актуальность данных | 06.12.2024 |
