| Номер в госреестре | 67349-17 |
| Наименование СИ | Расходомеры |
| Обозначение типа СИ | SCHMIDT серии SS |
| Изготовитель | "SCHMIDT Technology GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры SCHMIDT серии SS (далее - расходомеры) предназначены для измерений и преобразований массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20о С) расхода, скорости потока, приведённой к стандартным условиям, различных газов (азот, аргон, гелий, углекислый газ, воздух, кислород, метан, водород и другие газы, смесь газов), и температуры газа (некоторые модели) при атмосферном и повышенном давлении в аналоговый или цифровой выходной сигнал.
Принцип действия расходомеров основан на измерении мощности (силы тока), необходимой для поддержания постоянной разности температур между двумя платиновыми термометрами сопротивления, находящимися в потоке газа. Один термометр измеряет текущую температуру потока газа, второй термометр нагревается (с помощью постоянного тока) до существенно большей температуры. При обтекании потоком газа нагретого термометра он охлаждается, и электрическая мощность, необходимая для поддержания постоянной разности температур между двумя термометрами, является пропорциональной массовому расходу газа.
Массовый расход газа определяется с учетом внутреннего диаметра трубопровода, где установлен расходомер, и эпюры распределения скоростей газа (метод скорость-площадь).
Расходомер состоит из первичного преобразователя расхода, электронного блока и соединительной колодки для подключения к удалённо размещённому электронному блоку.
Расходомеры выпускаются следующих моделей: SS 20.100, SS 20.200, SS 20.250, SS 20.260, SS 20.261, SS 20.261 neo, SS 20.400, SS 23.400, SS 20.415, SS 20.420, SS 20.500, SS 20.515, SS 20.600, SS 20.650, SS 20.651, SS 25.60, SS 20.60, SS 30.100, SS 30.30X отличающихся по погрешности измерений объёмного расхода и объёма газа; виду первичного преобразователя расхода (погружной или полнопроходный), диапазонами диаметров условного прохода, максимальным рабочим давлением и температурой измеряемой среды.
Первичный преобразователь расхода газа моделей SS 20.100, SS 20.200, SS 20.250, SS 20.260, SS 20.261, SS 20.261 neo, SS 20.400, SS 23.400, SS 20.415, SS 20.420, SS 20.500, SS 20.515, SS 20.600, SS 20.650, SS 20.651, SS 25.60, SS 20.60 представляет собой полую штангу из нержавеющей стали, внутри которой установлены два термометра сопротивления Pt100. Модели SS 30.100, SS 30.30X имеют полнопроходный первичный преобразователь расхода газа, представляющий собой отрезок трубопровода с установленными внутри термометрами сопротивления.
Все расходомеры в зависимости от заказа могут быть разной длины первичного преобразователя.
Некоторые расходомеры (SS 30.100, SS 30.30X) имеют встроенный дисплей. Все расходомеры могут подключаться к вторичной обрабатывающей аппаратуре.
Расходомеры обеспечивают:
- формирование токового сигнала в диапазоне тока (4-20) мА или потенциального сигнала (0-10) В, пропорционального измеренному расходу;
- формирование импульсного сигнала, пропорционального измеренному объёму;
- формирование цифрового сигнала в стандарте интерфейсов Modbus, DeviceNet, Profibus, несущего информацию о результатах измерений и диагностике;
Длина прямых участков трубопровода перед и после первичного преобразователя расхода должна составлять, в простых случаях, соответственно, не менее 10-Ду и 5-Ду, для сложных случаев данные приведены в руководстве по эксплуатации.

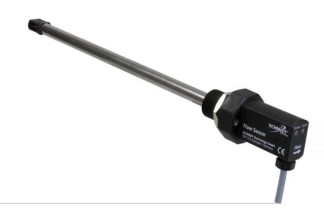

Общий вид расходомеров приведен на рисунках 1-4.
SS 20.250, SS 20.515
| SS | 20.400, |
| SS | 20.420, |
| SS | 23.400 |
SS 20.415
| SS | 20.600 |
| SS | 20.650 |
| SS | 20.651 |
| SS | 25.60 |
| SS | 20.60 |
Рисунок 4 - Общий вид расходомеров SS 20.600, SS 20.650, SS 20.651, SS 25.60, SS 20.60,
SS 30.30X и места пломбирования
Расходомеры имеют встроенное программное обеспечение (ПО).
Встроенное программное обеспечение осуществляет следующие основные функции:
- обработку измерительной информации от первичного измерительного преобразователя,
- отображение рабочего состояния расходомера с выводом на светодиодный индикатор или дисплей в зависимости от модели,
- диагностику аппаратной части и целостности фиксированной части встроенного ПО.
ПО реализует следующий расчётный алгоритм:
1) вычисление значений приведённой скорости потока и массового расхода на основании данных от первичных измерительных преобразователей;
| 2) вывод через последовательный порт устройства приема | измерительной информации на внешние |
| Таблица 1 - Идентификационные данные программного обеспечения | |
| Идентификационные данные (признаки) | Значения |
| 1 | 2 |
| Идентификационное наименование ПО | Встроенное ПО расходомеров |
| Номер версии ПО | 2 и выше |
ПО устанавливается на предприятии изготовителе и доступ к нему закрыт.
Подтверждение соответствия ПО производится по отсутствию следов вскрытия заводских пломб на корпусе расходомера.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «Высокий».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения характеристики для модели | |
| SS 20.200 | SS 20.250 | |
| Верхние пределы измерений скорости, приведённой к стандартным условиям, м/с | 1; 10; 20* | |
| Нижние пределы измерений скорости, приведённой к стандартным условиям, м/с | 0,1 | 0,06 |
| Верхние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м3/ч | SVmax | SVmax |
| Нижние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м /ч | SVmin | SVmin |
| Пределы допускаемой приведенной погрешности измерений скорости газа и массового расхода, приведённых к стандартным условиям, % от ВПИ** | ±3 | ±((0,05V+0,004Vmax)/Vmax) 100; ±((0,03 V+0,004Vmax)/Vmax) 100* |
| Диапазон измерений температуры, °С | не имеет функции измерения температуры | от -20 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры газа, °С | не имеет функции измерения температуры | ±0,4 в диапазоне от +10 до +30°С ±1 в остальном диапазоне |
Продолжение таблицы 2
| Наименование характеристики | Значения характеристики для модели | ||
| SS 20.260 | SS 20.261 | SS 20.261 neo | |
| Верхние пределы измерений скорости, приведённой к стандартным условиям, м/с | 2,5; 10; 20; 40; 50; 60* | 40; 60; 90* | |
| Нижние пределы измерений скорости, приведённой к стандартным условиям, м/с | 0,2 | ||
| Верхние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м3/ч | SVmax | SVmax | SVmax |
| Нижние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м3/ч | SVmin | SVmin | SVmin |
| Пределы допускаемой приведенной погрешности измерений скорости газа и массового расхода, приведённых к стандартным условиям, % от ВПИ** | ±((0,05 V+0,004Vmax)/Vmax) ±((0,03 V+0,004Vmax)/V max) 1 | 100; 00* | |
| Диапазон измерений температуры, °С | от -20 до +120 | от -20 до +85 | |
| Пределы допускаемой абсолютной погрешности измерений температуры газа, °С | ±1 при 0-40°С ±2 в остальном диапазоне | ±1 | ±1 |
| Наименование характеристики | Значения характеристики для модели | |
| SS 20.400 SS 23.400 | SS 20.420 | |
| Верхние пределы измерений скорости, приведённой к стандартным условиям, м/с | 1; 2,5; 5; 10; 20* | 1; 2,5; 5; 10* |
| Нижние пределы измерений скорости, приведённой к стандартным условиям, м/с | 0,05 | |
| Верхние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м /ч | SVmax | SVmax |
| Нижние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м /ч | SVmn | SVmin |
| Пределы допускаемой приведенной погрешности измерений скорости газа и массового расхода, приведённых к стандартным условиям, % от ВПИ** | ±((0,03V+0,02Vmax)/Vmax) 100; ±((0,01V+0,02Vmax)/Vmax) 100* | ±((0,05V+0,02Vmax)/Vmax) 100; ±((0,03V+0,02Vmax)/Vmax) 100* |
| Диапазон измерений температуры, °С | не имеет функции измерения температуры | |
| Пределы допускаемой абсолютной погрешности измерений температуры газа, °С | не имеет функции измерения температуры | |
Продолжение таблицы 2
| Наименование характеристики | Значения характеристики для модели | |
| SS 20.415 | SS 20.515 | |
| Верхние пределы измерений скорости, приведённой к стандартным условиям, м/с | 1; 2,5; 10* | |
| Нижние пределы измерений скорости, приведённой к стандартным условиям, м/с | 0,05 | 0,06 |
| Верхние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м /ч | SVmax | SVmax |
| Нижние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м /ч | SVmin | SVmin |
| Пределы допускаемой приведенной погрешности измерений скорости газа и массового расхода, приведённых к стандартным условиям, % от ВПИ** | ±((0,03V+0,05 ±((0,01V+0,04) | )/Vmax) 100; )/Vmax) 100* |
| Диапазон измерений температуры, °С | не имеет функции измерения температуры | от -20 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры газа, °С | не имеет функции измерения температуры | ±1 в диапазоне от +10 до +30°С ±2 в остальном диапазоне |
| Наименование характеристики | Значения характеристики для модели | |
| SS 20.500 | SS 20.600 | |
| Верхние пределы измерений скорости, приведённой к стандартным условиям, м/с | 1; 2,5; 5; 10; 20; 35, 50* | 10; 20; 60; 90; 140; 220* |
| Нижние пределы измерений скорости, приведённой к стандартным условиям, м/с | 0,06 | 0,2 |
| Верхние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м3/ч | SVmax | SVmax |
| Нижние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м3/ч | SVmin | SVmin |
| Пределы допускаемой приведенной погрешности измерений скорости газа и массового расхода, приведённых к стандартным условиям, % от ВПИ** | ±((0,03V+0,004Vmax)/Vmax) 100; ±((0,01V+0,004Vmax)/Vmax) 100* | |
| Диапазон измерений температуры, °С | от -40 до +85 | от -20 до +120; от -40 до +120* |
| Пределы допускаемой абсолютной погрешности измерений температуры газа, °С | ±0,4 при 10-30°С ±1 в остальном диапазоне | ±1 в диапазоне от +10 до +30°С ±2 в остальном диапазоне |
Продолжение таблицы 2
| Наименование характеристики | Значения характеристики для модели | |
| SS 20.650 | SS 20.651 | |
| Верхние пределы измерений скорости, приведённой к стандартным условиям, м/с | 10; 20; 40; 60* | 2,5; 10; 20; 40; 60* |
| Нижние пределы измерений скорости, приведённой к стандартным условиям, м/с | 0,2 | |
| Верхние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м3/ч | SVmax | SVmax |
| Нижние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м3/ч | SVmin | SVmin |
| Пределы допускаемой приведенной погрешности измерений скорости газа и массового расхода, приведённых к стандартным условиям, % от ВПИ** | ±((0,03V+0,004Vmax)/Vmax) 100; ±((0,01V+0,004Vmax)/Vmax) 100* | |
| Диапазон измерений температуры, °С | от 0 до +200; от 0 до +350* | |
| Пределы допускаемой абсолютной погрешности измерений температуры газа, °С | ±2; | ±2; |
| ±3,5* | ±4* | |
| Наименование характеристики | Значения характеристики для модели | |
| SS 20.60 | SS 25.60 | |
| Верхние пределы измерений скорости, приведённой к стандартным условиям, м/с | 2,5; 10; 20; 40; 60; 120; 160; 200* | |
| Нижние пределы измерений скорости, приведённой к стандартным условиям, м/с | 0,2 | |
| Верхние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м3/ч | SVmax | |
| Нижние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м3/ч | SVmin | |
| Пределы допускаемой приведенной погрешности измерений скорости газа и массового расхода, приведённых к стандартным условиям, % от ВПИ** | ±((0,03V+0,004Vmax)/Vmax) 100; ±((0,01V+0,004Vmax)/Vmax) 100* | |
| Диапазон измерений температуры, °С | не имеет функции измерения температуры | |
| Пределы допускаемой абсолютной погрешности измерений температуры газа, °С | не имеет функции измерения температуры | |
Продолжение таблицы 2
| Наименование характеристики | Значения характеристики для модели | ||
| SS 20.100 | SS 30.30X | SS 30.100 | |
| Верхние пределы измерений скорости, приведённой к стандартным условиям, м/с | 1; 10; 20* | 125 | 160 |
| Нижние пределы измерений скорости, приведённой к стандартным условиям, м/с | 0,2 | 0,5 | 0,2 |
| Верхние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м3/ч | SVmax | SVmax | SVmax |
| Нижние пределы измерений массового (объёмного, приведенного к стандартным условиям 101,325 кПа и 20°С) расхода, в зависимости от ДУ, м3/ч | SVmin | SVmin | SVmin |
| Пределы допускаемой приведенной погрешности измерений скорости газа и массового расхода, приведённых к стандартным условиям, % от ВПИ** | ±((0,05V+0,004Vmax)/Vmax) 100 | ±((0,03V+0,003Vmax)/Vmax) 100 | |
| Диапазон измерений температуры, °С | от -20 до +50 | от 0 до +60 | |
| Пределы допускаемой абсолютной погрешности измерений температуры газа, °С | ±2 | ||
| Примечания: Vmax — верхний предел диапазона измерений, V — текущее значение измеренной величины, Vmin — нижний предел диапазона измерений, S — площадь поперечного сечения трубопровода (м2), * — в зависимости от заказа, ** — % от верхнего предела диапазона измерений скорости или массового расхода. | |||
| Наименование характеристики | Значения характеристики для модели | |
| SS 20.200 | SS 20.250 | |
| Тип первичного преобразователя расхода | Погружной | |
| Рабочее давление измеряемой среды, МПа | от 0 до 1 | от 0,07 до 0,13 |
| Температура измеряемой среды, оС | от -20 до +85 | от -20 до +70 |
| Диаметр условного прохода (ДУ), мм | от 70 до 1000* | от 70 до 1000* |
| Электрическое питание от постоянного тока, В | 24 | |
| Выходные сигналы: | ||
| - активный токовый, мА | нет | от 4 до 20 |
| - активный потенциальный, В | нет | от 0 до 10 |
| - релейный, В | есть | нет |
| - цифровой интерфейс* | нет | нет |
| - импульсный | нет | нет |
| Диапазон температуры окружающей среды, оС | от -20 до +70 | |
| Г абаритные размеры, в зависимости от исполнения и ДУ, | ||
| - высота, мм | 35 | 9 |
| - ширина, мм | 35 | 9 |
| - длина, мм | от 156 до 556* | от 309 до 509* |
| - диаметр зонда, мм | 9 | 9 |
| Масса, г | 100 | 200 |
| Средний срок службы, лет | 12 | |
| Наименование характеристики | Значения характеристики для модели | ||
| SS 20.260 | SS 20.261 | SS 20.261 neo | |
| Тип первичного преобразователя расхода | Погружной | ||
| Рабочее давление измеряемой среды, МПа | от 0,07 до 0,13 | от -0,1 до 1 | от -0,1 до 1,6 |
| Температура измеряемой среды, оС | от -20 до +120 | от -20 до +85 | |
| Диаметр условного прохода (ДУ), мм | от 25 до 1000* | от 25 до 600* | от 25 до 700* |
| Электрическое питание от постоянного тока, В | 24 | ||
| Выходные сигналы: | |||
| - активный токовый, мА | от 4 до 20 | от 4 до 20 | от 4 до 20 |
| - активный потенциальный, В | от 0 до 10 | нет | от 0 до 10 |
| - релейный, В | нет | нет | нет |
| - цифровой интерфейс* | нет | нет | нет |
| - импульсный | нет | нет | нет |
| Диапазон температуры окружающей среды, оС | от -20 до +85 | ||
| Г абаритные размеры, в зависимости от исполнения и ДУ, | |||
| - высота, мм | 35 | 35 | 35 |
| - ширина, мм | 35 | 35 | 35 |
| - длина, мм | от 105 до 555* | от 274 до 424* | от 100 до 500* |
| - диаметр зонда, мм | 9 | 9 | 9 |
| Масса, г | 200 | 250 | 350 |
| Средний срок службы, лет | 12 | ||
| Наименование характеристики | Значения характеристики для модели | ||
| SS 20.400 | SS 23.400 | SS 20.420 | |
| Тип первичного преобразователя расхода | Погружной | ||
| Рабочее давление измеряемой среды, МПа | от 0,07 до 0,13 | ||
| Температура измеряемой среды, оС | от 0 до +60 | ||
| Диаметр условного прохода (ДУ), мм | от 25 до 600* | от 25 до 220* | |
| Электрическое питание от постоянного тока, В | от 12 до 24 | ||
| Выходные сигналы: - активный токовый, мА - активный потенциальный, В - релейный, В - цифровой интерфейс* - импульсный | от 4 до 20 от 0 до 10 есть нет нет | нет от 0 до 10 есть нет нет | |
| Диапазон температуры окружающей среды, оС | от 0 до +60 | ||
| Г абаритные размеры, в зависимости от исполнения и ДУ, - высота, мм - ширина, мм - длина, мм - диаметр зонда, мм | 12 12 от 173 до 343* 9 | 14 14 от 173 до 343* 9 | 9 9 от 60 до 150* 9 |
| Масса, г | 60 | 40 | |
| Средний срок службы, лет | 12 | ||
| Наименование характеристики | Значения характеристики для модели | |
| SS 20.415 | SS 20.515 | |
| Тип первичного преобразователя расхода | Погружной | |
| Рабочее давление измеряемой среды, МПа | от 0,07 до 0,13 | |
| Температура измеряемой среды, оС | от 0 до +60 | от -20 до +70 |
| Диаметр условного прохода (ДУ), мм | от 25 до 2000* | от 70 до 2000* |
| Пределы допускаемой абсолютной погрешности измерений температуры газа, °С | не имеет функции измерения | ±1 при 10-30°С |
| температуры | ±2 в остальном диапазоне | |
| Электрическое питание от постоянного тока, В | от 12 до 24 | 24 |
| Выходные сигналы: | ||
| - активный токовый, мА | от 4 до 20 | от 4 до 20 |
| - активный потенциальный, В | от 0 до 10 | от 0 до 10 |
| - релейный, В | есть | нет |
| - цифровой интерфейс* | нет | нет |
| - импульсный | нет | нет |
| Диапазон температуры окружающей среды, оС | от 0 до +60 | от -20 до +70 |
| Г абаритные размеры, в зависимости от исполнения и ДУ, | ||
| - высота, мм | от 25 до 305* | |
| - ширина, мм | 25 | |
| - длина, мм | от 332 до 1032* | |
| - диаметр зонда, мм | 9 | |
| Масса, г | 200 | |
| Средний срок службы, лет | 12 | |
| Наименование характеристики | Значения характеристики для модели | |
| SS 20.500 | SS 20.600 | |
| Тип первичного преобразователя расхода | Пог] | ружной |
| Рабочее давление измеряемой среды, МПа | от 0,07 до 0,13; от -0,1 до 1* | от -0,1 до 1,6; от -0,1 до 4* |
| Температура измеряемой среды, оС | от -40 до +85 | от -20 до +120; от -40 до +120* |
| Диаметр условного прохода (ДУ), мм | от 70 до 2000* | от 25 до 4000* |
| Электрическое питание от постоянного тока, В | 24 | |
| Выходные сигналы: - активный токовый, мА - активный потенциальный, В - релейный, В - цифровой интерфейс* - импульсный | от 4 до 20 от 0 до 10 нет нет нет | от 4 до 20 от 0 до 10 нет Modbus, DeviceNet, Profibus есть |
| Диапазон температуры окружающей среды, оС | от -20 до +70 | |
| Габаритные размеры, в зависимости от исполнения и ДУ, - высота, мм - ширина, мм - длина, мм - диаметр зонда, мм | 164 68 от 160 до 1060* 9 | 164 68 от 184 до 2064* 15 |
| Масса, г | 400 | 500 |
| Средний срок службы, лет | 12 | |
| Наименование характеристики | Значения характеристики для модели | |
| SS 20.650 | SS 20.651 | |
| Тип первичного преобразователя расхода | Погружной | |
| Рабочее давление измеряемой среды, МПа | от 0,07 до 0,13; от -0,1 до 1,6* | |
| Температура измеряемой среды, оС | от 0 до +200; от 0 до +350* | |
| Диаметр условного прохода (ДУ), мм | от 25 до 2000* | от 20 до 2000* |
| Электрическое питание от постоянного тока, В | 24 | |
| Выходные сигналы: - активный токовый, мА | от 4 до 20 | |
| - активный потенциальный, В | от 0 до 10 | |
| - релейный, В | нет | |
| - цифровой интерфейс* | Modbus, DeviceNet, Profibus | |
| - импульсный | есть | |
| Диапазон температуры окружающей среды, оС | от -20 до +70 | |
| Габаритные размеры, в зависимости от исполнения и ДУ, - высота, мм | 85 | 85 |
| - ширина, мм | 75 | 79 |
| - длина, мм | от 510 до 1110* | от 310 до 1100* |
| - диаметр зонда, мм | 15 | 15 |
| Масса, г | 800 | 750 |
| Средний срок службы, лет | 12 | |
| Наименование характеристики | Значения характеристики для модели | |
| SS 20.60 | SS 25.60 | |
| Тип первичного преобразователя расхода | Погружной | |
| Рабочее давление измеряемой среды, МПа | от 0,07 до 0,13; от | - , д о 6 * |
| Температура измеряемой среды, оС | от -20 до +85; | от -20 до +60 |
| от -20 до +120* | ||
| Диаметр условного прохода (ДУ), мм | от 25 до 600* | |
| Электрическое питание от постоянного тока, В | 24 | |
| Выходные сигналы: | ||
| - активный токовый, мА | от 4 до 20 | |
| - активный потенциальный, В | от 0 до 10 | |
| - релейный, В | нет | |
| - цифровой интерфейс* | Modbus, DeviceNet, Profi-BUS | |
| - импульсный | есть | |
| Диапазон температуры окружающей среды, оС | от 0 до +60 | |
| Г абаритные размеры, в зависимости от исполнения и ДУ, | ||
| - высота, мм | 85 | 80 |
| - ширина, мм | 75 | 68 |
| - длина, мм | от 184 до 507* | от 184 до 464* |
| - диаметр зонда, мм | 15 | 15 |
| Масса, г | 600 | 800 |
| Средний срок службы, лет | 12 | |
| Наименование характеристики | Значения характеристики для модели | |||
| SS 20.100 | SS 30.30X | SS 30.100 | ||
| Тип первичного преобразователя расхода | Погружной | Полнопроходный | ||
| Рабочее давление измеряемой среды, МПа | от 0,07 до 0,13 | от -0,1 до 1,6 | ||
| Температура измеряемой среды, оС | от -20 до +50 | от 0 до +60 | ||
| Диаметр условного прохода (ДУ), мм | от 25 до 1000* | от 15 до 50* | 100 | |
| Электрическое питание от постоянного тока, В | 24 | от 19 до 30 | ||
| Выходные сигналы: | ||||
| - активный токовый, мА | от 4 до 20 | от 4 до 20 | ||
| - активный потенциальный, В | от 0 до 10 | нет | ||
| - релейный, В | нет | есть | ||
| - цифровой интерфейс* | нет | нет | ||
| - импульсный | нет | есть | ||
| Диапазон температуры окружающей среды, оС | от -20 до +70 | от 0 до +60 | ||
| Г абаритные размеры, в зависимости от исполнения и ДУ, | ||||
| - высота, мм | 12 | 133 | 150 | |
| - ширина, мм | 12 | 100 | 150 | |
| - длина, мм | от 100 до 559* | от 300 до 475* | 475 | |
| - диаметр зонда, мм | 12 | - | - | |
| Масса, г | 200 | 4350 | 7450 | |
| Средний срок службы, лет | 12 | |||
| Средняя наработка на отказ для всех моделей расходомеров, ч | 65000 | |||
| Потребляемая мощность для всех моделей расходомеров, Вт | 8 | |||
| Примечания: | ||||
| * — в зависимости от заказа, ** — % от верхнего предела диапазона измерений скорости или массового расхода. | ||||
наносится на лицевую поверхность корпуса расходомера в виде наклейки или гравировки и на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность расходомера
| Наименование | Обозначение | Кол-во | Примечание |
| Расходомер SCHMIDT | SS 20.100, SS 20.200, SS 20.250, SS 20.260, SS 20.261, SS 20.261 neo, SS 20.400, SS 23.400, SS 20.415, SS 20.420, SS 20.500, SS 20.515, SS 20.600, SS 20.650, SS 20.651, SS 25.60, SS 20.60, SS 30.100, SS 30.30X | 1 | Исполнение согласно заказу |
| Руководство по эксплуатации | Расходомеры SCHMIDT cерии SS. Руководство пс эксплуатации | 1 экз. при групповой поставке | |
| Методика поверки | МП 2550-0281-2016 | 1 экз. при групповой поставке |
осуществляется по документу МП 2550-0281-2016 «Расходомеры SCHMIDT серии SS. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 21 декабря 2016 г. Основные средства поверки:
- аэродинамическая измерительная установка с диапазоном воспроизведения скорости воздушного потока не менее чем у поверяемого расходомера и погрешностью не более ±1/3 пределов допускаемой приведенной погрешности измерений скорости газового потока поверяемого расходомера;
- климотермокамера с диапазоном регулирования температуры в соответствии с диапазоном измерений температуры расходомером;
- термометр сопротивления эталонный ЭТС100/2 3 разряда согласно ГОСТ 8.558-2009, диапазон измерений температуры от минус 196 до 419°С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 160 |
| Поверителей | 7 |
| Актуальность данных | 06.11.2024 |
