Колонки топливораздаточные Wayne Dresser серии 390, 67354-17

67354-17
Колонки топливораздаточные «Wayne Dresser серии 390» (далее - колонка), предназначены для измерения объема топлива (бензин и дизельное топливо) вязкостью от 0,55 до 40 мм /с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетно-расчетных операций.
Документы
Карточка СИ
Номер в госреестре 67354-17
Наименование СИ Колонки топливораздаточные
Обозначение типа СИ Wayne Dresser серии 390
Изготовитель "Wayne Germany Dresser Europe S.A.", Германия
Год регистрации 2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Колонки топливораздаточные «Wayne Dresser серии 390» (далее - колонка), предназначены для измерения объема топлива (бензин и дизельное топливо) вязкостью от 0,55 до 40 мм /с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетно-расчетных операций.

Описание

Принцип работы колонки основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема (далее - объемомер).

Колонка представляет собой единую самонесущую конструкцию и состоит из следующих конструктивных элементов:

-    блок управления и индикации

-    насос (для колонки всасывающего типа);

-    объемомер;

-    клапан двойного действия;

-    заправочные шланги;

-    заправочные пистолеты.

Характер производства колонок - единичное, колонки: заводской № 97340, заводской № 97342, заводской № 97341, заводской № 97343, заводской № 97347.

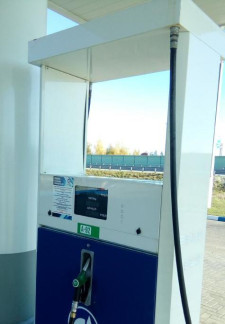

Общий вид колонки приведен на рисунке 1, места пломбирования на рисунках 2 - 4.

заглушка порта объемомера

л л оме а корпуса, поршня и нижней части

пломбировочная проволока блока калибровки

Ж

л

>

м

X

I

заглушка порта

п л с м 6 ир овочная проволока

заглушка порта-о5~ьемоглера (задняя сторона)

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение

характеристики

Номинальный расход топлива через один рукав колонки, л/мин

40

Минимальный расход, л/мин

2

Минимальная доза выдачи топлива, л

2

Количество рукавов

2

Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20±5) °С, %

±0,25

Пределы допускаемой относительной погрешности в диапазоне рабочих температур окружающей среды и топлива, %

±0,5

Пределы допускаемой относительной погрешности колонки настроенной на отпуск доз по средней температуре топлива в сезон при фактической температуре топлива, отличной от средней температуры топлива в сезон:

-    не более чем на 5 °С, %

-    более чем на 5 °С, %

±0,25

±0,30

Электропитание от сети переменного однофазного и трехфазного тока: напряжение, В частота, Гц

QQA + 10% /-Ч/-Ч + 10%

380 -15% ; 220 -15%

50±1

Масса, кг, не более

425

Г абаритные размеры, мм, не более

2390x1220x500

Средний срок службы, лет

12

Средняя наработка на отказ, ч

12000

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

от -40 до +50 до 100

Наименование характеристики

Значение

характеристики

Температура выдаваемого топлива, °С:

-    для бензина

-    для дизельного топлива

от -40 до +35 от -40 до +50

Маркировка взрывозащиты

EEx e/m/d II T1...T6

Знак утверждения типа

наносится на маркировочную табличку колонки фотографическим способом и на титульные листы руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки колонок приведен в таблице 2.

Таблица 2

Наименование

Количество

Колонка

1 шт.

Руководство по эксплуатации

1 экз.

Формуляр

1 экз.

Поверка

осуществляется по документам:

-    первичная поверка: МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки»;

-    периодическая поверка: МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» и МИ 1864-88.

Основные средства поверки:

-    при первичной поверке: мерники 2-го разряда вместимостью 5, 10, 20, 50 или 100 л с основной погрешностью не более ±0,1% по ГОСТ 8.400-2013;

-    при периодической поверке: мерники со специальными шкалами 2-го разряда вместимостью 10, 20, 50 л с основной погрешностью не более ±0,1% по ГОСТ 8.400-2013.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в формуляр колонки.

Сведения о методах измерений

Реализован прямой метод непосредственной оценки объема топлива объемомером, проходящего через колонку, в единицах объема.

Нормативные документы

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

Техническая документация фирмы-изготовителя.

67354-17
Номер в ГРСИ РФ:
67354-17
Производитель / заявитель:
"Wayne Germany Dresser Europe S.A.", Германия
Год регистрации:
2017
