| Номер в госреестре | 67356-17 |
| Наименование СИ | Газоанализаторы портативные |
| Обозначение типа СИ | RAE Systems модель MicroRAE |
| Изготовитель | "RAE Systems Inc.", США, завод-изготовитель "RAE Systems (Shanghai) Inc.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азоанализаторы портативные RAE Systems модель MicroRAE (далее - газоанализаторы) предназначены для автоматического одновременного измерения содержания кислорода, токсичных газов и довзрывоопасной концентрации горючих газов, паров и их смесей в воздухе рабочей зоны, а также для сигнализации о превышении измеряемой величиной установленных пороговых значений.
Газоанализаторы портативные RAE Systems модель MicroRAE (RAE Systems и RAE Systems by Honeywell являются зарегистрированными марками Honeywell International Inc.) представляют собой переносные индивидуальные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены в пластиковом обрезиненном корпусе. На лицевой панели корпуса расположены жидкокристаллический дисплей, две многофункциональных клавиши управления, отверстия звуковой сигнализации и забора пробы. По периметру корпуса расположены излучатели световой сигнализации. В нижней части корпуса находится разъем для подключения зарядного устройства. На тыльной стороне корпуса расположен зажим типа «крокодил» из нержавеющей стали.
Принцип действия газоанализаторов основан на следующих физико-химических методах анализа:
- электрохимический для измерения объемной кислорода (O2), сероводорода (H2S), оксида углерода (CO); цианистого водорода (HCN);
- термокаталитический для измерения концентрации горючих газов, паров и их смесей. Концентрация горючих компонентов может отображаться как в долях от нижнего концентрационного предела распространения пламени (% НКПР), так и в объёмных долях.
Способ отбора пробы - диффузионный.
Газоанализаторы обеспечивают выполнение следующих функций:
- измерение содержания от одного до четырех определяемых компонентов газовой смеси и отображение полученных значений на дисплее;
- сигнализацию (визуальную на дисплее, звуковую, световую, вибрация) о превышении заданных пороговых значений определяемого компонента, низком заряде батареи;
- самодиагностику при включении и во время работы;
- хранение журнала событий в энергонезависимой памяти;
- обмен данными со смартфоном при помощи технологии Bluetooth ®;
- обмен данными с ПЭВМ при помощи кабеля передачи данных. Кабель подключается к ПЭВМ через USB порт.
Дополнительно газоанализаторы могут иметь функцию геолокации GPS и беспроводной передачи данных по технологии Mesh и Wi-Fi.
Газоанализаторы имеют степень защиты оболочки IP67 по ГОСТ 14254-96.
Газоанализаторы выполнены во взрывозащищенном исполнении 1 Ex d ia IIC T4 Gb X, РО Ex ia I Ma X.
Общий вид газоанализатора и место пломбировки корпуса для ограничения несанкционированного доступа представлены на рисунках 1 - 2.

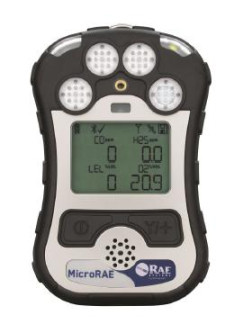

Рисунок 1 - Общий вид газоанализатора Рисунок 2 - Место пломбировки корпуса MicroRAE для ограничения несанкционированного
доступа
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MicroRAE V1.10(PGM-2600).hex |
| Номер версии (идентификационный номер ПО) | не ниже V1.10 |
| Цифровой идентификатор ПО | - |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Диапазоны измерений и пределы допускаемых значений основной погрешности измерительных каналов токсичных газов и кислорода_
| Определяемый компонент | Диапазон показаний, об. доля | Диапазон измерений, об. доля | Пределы допускаемых значений основной погрешности, % | |
| приведенной к верхнему значению поддиапазона измерений | относительной | |||
| O2 | от 0 до 30 % | от 0 до 10 % включ. | ±5 | - |
| св. 10 до 21 % | - | ±5 | ||
| H2S | от 0 до 100 млн-1 | от 0 до 10 млн-1 включ. | ±10 | - |
| св. 10 до 100 млн-1 | - | ±10 | ||
| Определяемый компонент | Диапазон показаний, об. доля | Диапазон измерений, об. доля | Пределы допускаемых значений основной погрешности, % | |
| приведенной к верхнему значению поддиапазона измерений | относительной | |||
| CO | от 0 до 1000 млн-1 | от 0 до 50 млн-1 включ. | ±10 | - |
| св. 50 до 1000 млн-1 | - | ±10 | ||
| HCN | от 0 до 50 млн-1 | от 0 до 1 млн-1 включ. | ±20 | - |
| св. 1 до 50 млн-1 | - | ±20 | ||
Таблица 3 - Диапазоны измерений и пределы допускаемых значений основной погрешности измерительного канала горючих компонентов._
| Определяемый компонент | Диапазон показаний, об. доля, %НКПР3) | Диапазон измерений, в котором нормируются характеристики погрешности, об. доля, %НКПР | Пределы допускаемых значений основной абсолютной погрешности, % НКПР |
| Сумма углеводородов CH1) | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5 |
| Метан2) (СН4) | от 0 до 4,4 % (от 0 до 100 % НКПР) | от 0 до 2,2 % (от 0 до 50 % НКПР) | ±5 |
| Пропан2) (СзН8) | от 0 до 1,7 % (от 0 до 100 % НКПР) | от 0 до 0,85 % (от 0 до 50 % НКПР) | ±5 |
| Водород 2) (H2) | от 0 до 4,0 % (от 0 до 100 % НКПР) | от 0 до 2,0 % (от 0 до 50 % НКПР) | ±5 |
| Примечания: 1) Поверочным компонентом при измерении концентрации суммы углеводородов является метан (СН4). 2) Пределы допускаемых значений основной погрешности для каналов измерения метана, пропана, водорода нормированы при наличии в анализируемой среде только одного определяемого компонента. 3) Значения НКПР указаны для горючих газов и паров в соответствии с ГОСТ 30852.19-2002. | |||
Таблица 4 - Дополнительные метрологические характеристики
| Наименование параметра | Значение |
| Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности при изменении температуры окружающей и контролируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность, на каждые 10 oC, в долях от пределов допускаемой основной погрешности | 0,3 |
| Время установления показаний T09, с, не более | |
| - для измерительного канала горючих компонентов | 10 |
| - для измерительных каналов H2S, CO, O2 | 40 |
| - для НСN | 160 |
| Примечание - время установления показаний нормировано при скорости потока 0,5 л/мин. | |
| Наименование параметра | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более: | 118х76х28 |
| Масса, г, не более | 200 |
| Время зарядки, час, не более | 6 |
| Время работы после полной зарядки, час -без беспроводных подключений -с беспроводными подключениями | 15 11 |
| Срок службы сенсоров, месяцев, не менее - HCN | 18 |
| -остальные сенсоры | 24 |
| Срок службы газоанализатора, лет, не менее | 10 |
Таблица 6 - Условия эксплуатации
| Диапазон температуры окружающей среды, oC | от -45 до +60 |
| Диапазон атмосферного давления, кПа | от 84 до 106,7 |
| Относительная влажность воздуха, %, не более | 95 (без конденсации влаги) |
наносится на корпус газоанализаторов способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплект поставки газоанализаторов приведен в таблице 7
Таблица 7
| Наименование | Количество |
| Г азоанализатор | 1 шт. (количество сенсоров в соответствии с заказом) |
| Калибровочный колпачок | 1 шт. |
| Адаптер переменного тока | 1 шт. |
| Зарядное устройство | 1 шт. |
| Кабель передачи данных | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Калибровочный сертификат | 1 экз. |
| Методика поверки | 1 экз. на партию |
| Дополнительные принадлежности поставляются по заказу. | |
осуществляется по документу МП 67356-17 «Газоанализаторы портативные RAE Systems модель MicroRAE. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 18 января 2017 г.
Основные средства поверки:
- государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС), выпускающиеся по ТУ 2114-001-02567296-2015 состава метан - воздух № 10653 - 2015, пропан -воздух № 10653 - 2015, оксид углерода - воздух № 10653 - 2015, кислород - азот № 10651 - 2015, водород - азот № 10653 - 2015, выпускающиеся по ТУ 2114-014-20810646-2014 состава сероводород - азот № 10537-2014, HCN - азот № 10547 - 2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма в свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код 1Р).
ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования.
Техническая документация фирмы-изготовителя.
