| Номер в госреестре | 67357-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические.
Резервуары представляют собой стальные конструкции цилиндрической формы с днищем и крышей.
Цилиндрическая стенка резервуаров включает в себя: пять цельносварных поясов полистовой сборки (РВС-400);
шесть цельносварных поясов полистовой сборки (РВС-700, РВС-1000 (№72, 27, 30, 31, 32)); восемь цельносварных поясов полистовой сборки (РВС-1000 (№ 36), РВС-2000, РВС-3000, РВС-5000);
девять цельносварных поясов полистовой сборки (РВС-1000 № 38, 39),
Листы изготовлены из стали марки 09Г2С.
Фундамент резервуара: песчаный грунт, гидрофобный слой.
Запорная арматура опломбирована от несанкционированного доступа.
Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000 расположены в филиалах «Якутская нефтебаза» АО «Саханефтегазсбыт».

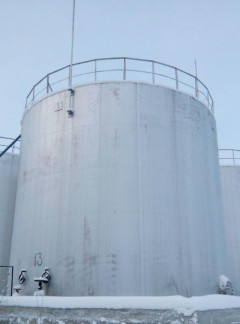

Общий вид резервуаров стальных вертикальных цилиндрических РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000 представлен на рисунках: 1, 2, 3, 4, 5, 6.
Таблица 1
| Номер резервуара | Место расположения |
| 1 | 2 |
| Резервуары стальные вертикальные цилиндрические РВС-400 | |
| 13, 14, 15, 16, 17, 18, 45, 46, 47, 48, 49, 50, 51, 52 | Парк, Республика Саха (Якутия), п. Жатай, ул. Строда 12 |
| Резервуары стальные вертикальные цилиндрические РВС-700 | |
| 68, 69, 70, 71 | Парк, Республика Саха (Якутия), п. Жатай, ул. Строда 12 |
| 24, 26, 33 | Нефтесклад, Республика Саха (Якутия), Усть-Алданский район, п. Ары-Тит |
| Резервуары стальные вертикальные цилиндрические РВС-1000 | |
| 72 | Парк, Республика Саха (Якутия), п. Жатай, ул. Строда 12 |
| 27, 30, 31, 32, 36, 38, 39 | Нефтесклад, Республика Саха (Якутия), Усть-Алданский район, п. Ары-Тит |
| 1 | 2 |
| Резервуары стальные вертикальные цилиндрические РВС-2000 | |
| 35, 36, 110, 115, 118 | Парк, Республика Саха (Якутия), п. Жатай, ул. Строда 12 |
| 37 | Нефтесклад, Республика Саха (Якутия), Усть-Алданский район, п. Ары-Тит |
| Резервуары стальные вертикальные цилиндрические РВС-3000 | |
| 1, 2, 3, 4, 5, 6, 25, 26, 27, 31, 33, 34/парк, 63, 116, 117 | Парк, Республика Саха (Якутия), п. Жатай, ул. Строда 12 |
| 34/нефтесклад, 35 | Нефтесклад, Республика Саха (Якутия), Усть-Алданский район, п. Ары-Тит |
| Резервуары стальные вертикальные цилиндрические РВС-5000 | |
| 32, 37, 38, 39, 40, 73, 74, 76, 77, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99, 100, 102, 103, 104, 105, 106, 107, 108, 109, 111, 112, 113, 114 | Парк, Республика Саха (Якутия), п. Жатай, ул. Строда 12 |
' 1
1Й
- ■ 1_ — « - -- . *■_■ ... L
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| РВС-400 | РВС-700 | РВС-1000 | РВС-2000 | РВС-3000 | РВС-5000 | |
| Номинальная вместимость, м3 | 400 | 700 | 1000 | 2000 | 3000 | 5000 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,20 | ±0,15 | ||||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| РВС-400 РВС-700 РВС-1000 РВС-2000 РВС-3000 РВС-5000 | |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: | |
| Температура окружающего воздуха, °С | - 40 до + 40 |
| Атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Количество, шт. | Обозначение |
| Резервуар стальной вертикальный цилиндрический. | 14 | РВС-400 |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | 14 | РВС-400 |
| Г радуировочная таблица | 14 | |
| Резервуар стальной вертикальный цилиндрический. | 7 | РВС-700 |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | 7 | РВС-700 |
| Г радуировочная таблица | 7 | |
| Резервуар стальной вертикальный цилиндрический. | 8 | РВС-1000 |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | 8 | РВС-1000 |
| Г радуировочная таблица | 8 | |
| Резервуар стальной вертикальный цилиндрический. | 6 | РВС-2000 |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | 6 | РВС-2000 |
| Г радуировочная таблица | 6 | |
| Резервуар стальной вертикальный цилиндрический. | 17 | РВС-3000 |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | 17 | РВС-3000 |
| Г радуировочная таблица | 17 | |
| Резервуар стальной вертикальный цилиндрический. | 42 | РВС-5000 |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | 42 | РВС-5000 |
| Г радуировочная таблица | 42 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая Р100У2К, с верхним пределом измерений 100 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 21702-01);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
| Зарегистрировано поверок | 62 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
