| Номер в госреестре | 67358-17 |
| Наименование СИ | Хроматографы газовые промышленные |
| Обозначение типа СИ | PGC5009 |
| Изготовитель | "ABB Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые промышленные PGC5009 (далее- хроматографы) предназначены для измерений содержания (массовой, объемной или молярной доли) органических и неорганических веществ в различных технологических средах по аттестованным методикам измерений.
Принцип действия хроматографов основан на разделении анализируемой пробы на колонке и последующем детектировании компонентов пробы с помощью пламенно-ионизационного детектора (ПИД).
Конструктивно хроматограф состоит из аналитических блоков (от 1 -го до 4-х) и контроллера PGC5000A, управляющего этими блоками.
Аналитический блок PGC5009 представляет собой термостат с размещенной в нем специальной нагреваемой микронабивной колонкой, детектором и дозатором жидких проб.
Контроллер PGC 5000A управляет работой прибора, включая задание и поддержание давления и скорости газовых потоков, температуры колонок, детекторов, дозатора, обеспечивает градуировку прибора, обработку первичных данных и вывод на дисплей результатов измерений. С помощью контроллера программируется периодичность градуировки и проведение текущего анализа, задаются уровни сигналов (тревога, предупреждение), выводится информация
о состоянии термостата, уровне концентрации, и др. Результаты анализа, а также отчеты об аварийных ситуациях сохраняются в контроллере. Предусмотрена передача информации об анализах и состоянии прибора в виде аналоговых и дискретных сигналов по протоколу Modbus TCP/RTU, а также по волоконно-оптическому кабелю на удаленный компьютер по сети Ethernet. К контроллеру PGC5000A подключают одновременно до четырех аналитических блоков PGC5009.
Хроматографы имеют взрывозащищенное исполнение с маркировкой аналитического блока 1Ex d e ib px TTB+H2 «T3,T2» Gb. Степень пыле-влагозащиты корпуса соответствует IP54.
Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нанесение пломбы на любые крепежные винты блоков хроматографа.
Общий вид хроматографа PGC5009 (аналитического блока и контроллера PGC5000A), представлен на рисунках 1, 2.
■ff'i "I 1
С £
RGC5009 Smart Ода
Место пломбирования
С
С
Рисунок 1 - Общий вид хроматографа газового промышленного PGC5009 (аналитический блок)
АК|__PGC5000A Ш
Generation 2
А
| * | А | ? | 1 | 2 | 3 |
| 4 | ▼ | ► | 4 | 5 | 6 |
| 7 | 8 | 9 | |||
| - | 0 | ||||
| • ill | • | а. | |||

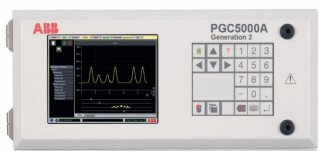

Рисунок 2 - Общий вид хроматографа газового промышленного PGC5009
(контроллер PGC5000A)
По результатам измерения содержания компонентов в анализируемой пробе, программное обеспечение позволяет рассчитывать дистилляционные характеристики пробы в соответствии с ASTMD 3710 и ASTMD 2887 (точка начала кипения, точка конца кипения, отгон (выход) 5-95%).
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено изготовителем при нормировании метрологических характеристик. Конструкция средства измерения (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО | V4.X.X и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел детектирования по толуолу, не более, г/с | 3,0-10-11 |
| Предел допускаемого относительного значения среднего квадратического отклонения выходного сигнала, % | 1 |
| Пределы допускаемых значений относительного изменения выходного сигнала, за 48 ч непрерывной работы, % | ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | от 47 до 63 |
| Потребляемая мощность, В-А, не более | 1200 |
| Габаритные размеры средства измерений, мм, не более - высота | 1283 |
| - ширина | 290 |
| - длина | 753 |
| Масса, кг, минимальная | 73 |
| Условия эксплуатации: 0/'~' - температура окружающего воздуха, С | от 0 до +50 |
| - относительная влажность окружающего воздуха, %, не более | 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 включ. |
наносится на титульный лист руководства по эксплуатации типографским способом и на левую лицевую половину аналитического блока хроматографа в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф (аналитический блок(-и); контроллер) | - | 1 шт. |
| Программное обеспечение | Firmware версия V4.X.X и выше | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 140-223-2016 | 1 экз. |
осуществляется по документу МП 140-223-2016 «Хроматографы газовые промышленные PGC5009. Методика поверки», утвержденному ФГУП «УНИИМ» 17.02.2017 г.
Основные средства поверки: стандартный образец состава толуола (А3.1.0 - 112-ЦСО)
- ГСО 7333-96. Молярная доля толуола 99,96 %. Границы абсолютной погрешности аттестованного значения СО ±0,01 % при Р=0,95.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки в виде клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя «ABB Inc. », США.
