| Номер в госреестре | 67360-17 |
| Наименование СИ | Анализаторы мутности |
| Обозначение типа СИ | AquaScat 2, TurbiScat и AquaMaster |
| Изготовитель | "Sigrist-Photometer AG", Швейцария |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы мутности AquaScat 2, TurbiScat и AquaMaster (далее по тексту - анализаторы) предназначены для автоматического определения мутности питьевой, технической, природной и сточной вод.
Принцип действия анализаторов основан на измерении ослабления светового потока при прохождении через исследуемую жидкость. Фокусированный луч света проходит через исследуемую жидкость. Свет, рассеиваемый находящимися в исследуемой жидкости частицами, регистрируется под углом 90° и под углами 90 и 25° для модификации TurbiScat.
Анализаторы выполнены в виде блока, который условно состоит из нескольких частей: части для отбора пробы и части содержащей фотометр и управляющую электронику.
Анализаторы выпускаются в следующих модификациях:
AquaScat 2 WTM - предназначена для питьевой и технической воды;
AquaScat 2 WTM-A - предназначена для питьевой и технической воды, имеет автоматическую калибровку по встроенному твердотельному стандарту;
AquaScat 2 HT - предназначена для природной воды;
AquaScat 2 P - измеряется и учитывается проходящий и рассеянный свет (двухлучевая система), предназначен для измерения мутности в воде под давлением;
TurbiScat - измерение мутности проходит под углами 90 и 25°, имеется возможность дополнительного контроля цветности анализируемой жидкости;
AquaMaster - имеется возможность дополнительного определения рН и концентрации растворенного кислорода.

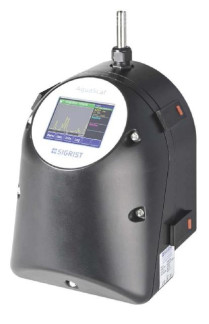

Общий вид анализаторов представлен на рисунках 1 - 4.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 5.
HSIGRIST
PR0CE5S-PH0T0METER CH-6373 EnnetbCirgen vwvw.photometer.com _
Switzerland-
AquaScat 2 WTM A
251010-
Aug 2012-
18-30 VDC =-
8 W-
'J*'0)
Рисунок 5 - Схема пломбировки, обозначение места нанесения знака поверки и маркировки:
1 - Производитель; 2 - Страна происхождения; 3 - название изделия; 4 - Серийный номер;
5 - Дата производства; 6 - Рабочее напряжение; 7 - Диапазон частот; 8 - Мощность;
9 - следуйте руководству по эксплуатации; 10 - следуйте информации по утилизации
Управление работой анализаторов осуществляется с помощью встроенного программного обеспечения SiPhoV124.uc3, предназначенного для обработки результатов измерений, настройки параметров работы анализатора, вывода данных на дисплей и передачи данных на периферийные регистрирующие устройства.
Также реализован обмен данными между анализатором и персональным компьютером посредством протоколов Ethernet, Modbus TCP, Profibus DP (опционально), HART (опционально), Modbus RTU (опционально).
Идентификационные данные метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SiPhoV124.uc3 |
| Номер версии (идентификационный номер) ПО | V124 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Уровень защиты программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| AquaScat 2 WTM/WTM-A | AquaScat 2 HT | AquaScat 2 P | TurbiScat | AquaMaster | |
| Диапазон измерений мутности, ЕМФ* | от 0,01 до 4000,00 | от 0,01 до 4000,00 | от 0,01 до 100,00 | от 0,01 до 4000,00 | от 0,01 до 4000,00 |
| Наименование | Значение | ||||
| характеристики | AquaScat 2 WTM/WTM-A | AquaScat 2 HT | AquaScat 2 P | TurbiScat | AquaMaster |
| Пределы допускаемой относительной погрешности измерений мутности, % | ±3 | ||||
| Диапазон измерений рН | - | - | - | - | от 1 до 14 |
| Пределы допускаемой относительной погрешности измерений pH, % | ±0,1 | ||||
| Примечание * ЕМФ - единица мутности по формазину | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| AquaScat 2 WTM/WTM-A | AquaScat 2 HT | AquaScat 2 P | TurbiScat | AquaMaster | |
| Диапазон показаний концентрации растворенного кислорода, мг/л | - | - | - | - | от 4 до 25 |
| Г абаритные размеры (ДХШ*В), мм, не более | 207x323x216 | диаметр 100,5 x длина118,5 | 550x1150x400 | ||
| Масса, кг, не более | 3,6 | 2,5 | 15,5 | ||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (без конденсации), % - атмосферное давление, кПа | от +15 до +35 от 0 до 95 от 96 до 104 | ||||
| Питание от сети постоянного тока: - напряжение, В | от 18 до 30 | ||||
наносится типографским способом на титульный лист Руководства по эксплуатации. Комплектность средства измерений
Таблица 4
| Наименование | Количество, шт. |
| Анализаторы мутности AquaScat 2 WTM/WTM-A/AquaScat 2 HT/ AquaScat 2 P/TurbiScat/AquaMaster* | 1 |
| Твердотельный образец для калибровки | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| * в зависимости от заказа | |
осуществляется по документу МП 009.Д4-17 «ГСИ. Анализаторы мутности AquaScat 2, TurbiScat и AquaMaster. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 13 января 2017 г.
Основные средства поверки:
1 Государственный стандартный образец мутности (формазиновая суспензия) ГСО 7271-96 Основные метрологические характеристики:
значение мутности в интервале от 3800 до 4200 ЕМФ; относительная погрешность определения мутности ± 2,0 %.
2 Стандарт-титры для рН-метрии тип 2 (рН=1,65), тип 5 (рН=4,01), тип 9 (рН=6,86), тип 13 (рН=9,18) тип 16 (рН=12,43) по ГОСТ 8.135-2004
Основные метрологические характеристики: отклонение рН от номинального значения не более 0,01 рН
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на корпус анализатора (место нанесения указано на рисунке 5).
приведены в эксплуатационном документе.
Техническая документация «SIGRIST-PHOTOMETER AG», Швейцария
