| Номер в госреестре | 67361-17 |
| Наименование СИ | Анализаторы цветности фотометрические |
| Обозначение типа СИ | ColorPlus 2, ColorPlus EX |
| Изготовитель | "Sigrist-Photometer AG", Швейцария |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цветности фотометрические ColorPlus 2, ColorPlus EX (далее по тексту -анализаторы) предназначены для автоматического определения цветности прозрачных жидкостей в производственных условиях.
Принцип действия анализаторов основан на измерении ослабления света при прохождении через исследуемую жидкость. Ослабление интенсивности света, вызванное поглощением и/или рассеянием ингредиентов в исследуемой жидкости, описывается законом Ламберта-Бера.
Анализаторы состоят из блока управления навесного монтажа SICON и фотометра с обходной измерительной ячейкой размером 100 или 50 мм.
Анализаторы выпускаются в следующих модификациях: ColorPlus 2 и ColorPlus EX, которые отличаются наименованием встроенного ПО и исполнением корпуса. Модель ColorPlus EX выполнена во взрывозащищенном корпусе.

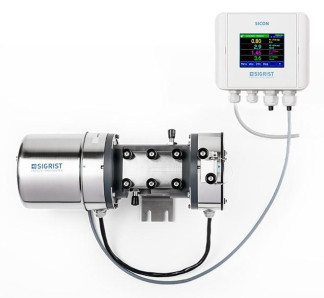

Общий вид анализаторов представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
| Wr l"? | |
| А | |
| Щ | о |
| О | |
| ООО | |
| — | О |
__Место
пломбирования
QSIGRIS
PROCESS-PHOTOMETER CH-6373 Ennetburgen www.photometer.com
HSIGRIS
PROCESS-PHOTOMETER CH-6373 EnnetbOrgen www.photometerxom
Switzerland SICON 370020 — Aug 2009* 9-30 VDC
8
C€ A,
C€ A
Made in Model name Serial No Manufactured U fP7‘
Made in Model name Serial No Manufactured U
f 7 /
P "
Switzerland — i ColorPlus 2 UV з
431010 - a
Aug 2014 - s
24 VDC - 6
9 W
Рисунок 3 - Схема пломбировки, обозначение места нанесения знака поверки и маркировки:
1 - производитель, 2 - страна производства, 3 - название изделия, 4 - серийный номер,
5 - дата производства, 6 - рабочее напряжение, 7 - диапазон частот, 8 - мощность,
9 - смотрите руководство пользователя, 10 - смотрите информацию по утилизации
Управление работой анализаторов, обработка результатов измерений осуществляется с помощью встроенного программного обеспечения. У каждой модификации анализаторов имеется свое программное обеспечение. Для модели ColorPlus 2 используется ПО SiPhoV124.uc3, для модификации ColorPlus EX используется ПО Abso.bin.
Программное обеспечение позволяет:
- осуществлять настройку и контроль работы прибора в процессе эксплуатации;
- проводить калибровку прибора;
- рассчитывать цветовые характеристики для различных источников света и стандартных колориметрических наблюдателей.
Программа осуществляет передачу данных посредством протоколов Ethernet, Modbus TCP, Profibus DP (опционально), HART (опционально), Modbus RTU (опционально) на персональный компьютер для упрощения сбора, обработки результатов измерений требуемых параметров и сохранения информации.
Идентификационные данные метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| ColorPlus 2 | ColorPlus EX | |
| Идентификационное наименование ПО | SiPhoV124.uc3 | Abso.bin |
| Номер версии (идентификационный номер) ПО | V124 и выше | V2.9 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
Уровень защиты программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| ColorPlus 2 | ColorPlus EX | |
| Диапазон измерений цветности по хром-кобальтовой шкале, градусы цветности | от 0,01 до 20,00 | |
| Пределы допускаемой относительной погрешности измерения цветности по хром-кобальтовой шкале, % | ±2 | |
| Диапазон измерений цветности по платинокобальтовой шкале, единицы Хазена | от 0,01 до 20,00 | |
| Пределы допускаемой относительной погрешности измерения цветности по платино-кобальтовой, % | ±2 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | |
| ColorPlus 2 | ColorPlus EX | |
| Диапазон показаний цвета, ЕА* | от 0 до 3 | |
| Диапазон показаний цвета по шкале Сейболта | от +30 до -16 | |
| Диапазон показаний цветности по платинокобальтовой шкале, единицы Хазена | от 0 до 420 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (без конденсации), % - атмосферное давление, кПа | от +15 до +35 от 10 до 90 от 96 до 104 | |
| Наименование характеристики | Значение характеристики | |
| ColorPlus 2 | ColorPlus EX | |
| Питание от сети постоянного тока тока: | ||
| - напряжение блока управления, В | от 9 до 30 | |
| - напряжение фотометра, В | 24 | |
| Габаритные размеры, мм, не более | ||
| - фотометра | 519,5 | 4 3 Q X |
| - блока управления | 160x157x60 | |
| Масса, кг, не более | 10 | |
| * ЕА - единицы абсорбции | ||
наносится типографским способом на титульный лист Руководства по эксплуатации и корпус анализатора методом наклеивания.
Таблица 4
| Наименование | Количество, шт. |
| Анализатор цветности фотометрический ColorPlus 2/ColorPlus EX | 1 |
| Твердотельный образец для калибровки | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 010.Д4-17 «ГСИ. Анализаторы цветности фотометрические ColorPlus 2, ColorPlus EX. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 13 января 2017 г.
Основные средства поверки:
ГСО 9608-2010 Государственный стандартный образец цветности водных растворов (хром-кобальтовая шкала)
Основные метрологические характеристики:
интервал допускаемых аттестованных значений от 498 до 502 градусов цветности ; границы допускаемой относительной погрешности ±1% (при Р=0,95).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на корпус анализатора (место нанесения указано на рисунке 3).
приведены в эксплуатационном документе.
ГОСТ 31868-2012. «Вода. Методы определения цветности».
ГОСТ 29131-91 «Продукты жидкие химические»
Техническая документация «SIGRIST-PHOTOMETER AG», Швейцария
