| Номер в госреестре | 67362-17 |
| Наименование СИ | Термогирлянды |
| Изготовитель | ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос.Менделеево |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термогирлянды предназначены для измерений температуры в пресной воде методом прямых измерений в составе системы распределенных измерителей температуры СРТ (далее -СРТ).
Термогирлянда состоит из блока управления и термокосы, которая представляет собой грузонесущий кабель с интегрированными в него цифровыми датчиками температуры в количестве 10 штук. Принцип действия датчиков основан на измерении температуры контактным методом с последующим преобразованием результатов измерений в стандартизованные цифровые интерфейсные сигналы. Датчики расположены с шагом 2 метра и измеряют температуру воды методом прямых измерений по запросу блока управления.
Один конец термокосы заканчивается загерметизированным соединителем, имеющим усилие на разрыв соединиль-кабель не менее 70 кгс и предназначенным для подключения к бую СРТ. Другой конец термокосы загерметизирован и имеет петлю с интегрированным в нее нержавеющим коушом для подвеса груза. Длина термокосы составляет не менее 25 метров.
Блок управления располагается в буе СРТ и состоит из модуля управления, установленного в термомодуле. Блок управления служит для считывания и обработки данных, поступающих от датчиков, их электропитания, и обмена информацией по запросу с системой СРТ. Электрический интерфейс обмена с СРТ представляет собой последовательный интерфейс по стандарту RS-232.

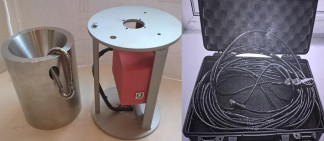

Внешний вид термогирлянды представлен на рисунке 1.
Ввиду неразборности конструкции термогирлянды пломбирование от несанкционированного доступа не предусмотрено.
Работоспособность термогирлянды обеспечивается программным обеспечением (ПО) блока управления, которое выполняет функции сбора, обработки, хранения, представления и передачи измерительной информации.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТермоПро |
| Номер версии (идентификационный номер ПО) | 1.01 |
| Цифровой идентификатор ПО (контрольная сумма) | 0D12F741 |
| Алгоритм вычисления цифрового идентификатора ПО | Сложение двоичного кода слов программного модуля |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование | Значение |
| Диапазон измерений температуры, °С | от +0,5 до +30 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,3 |
| Разрешение по температуре, °С, | 0,1 |
| Напряжение питания постоянного тока, В | 5 |
| Количество датчиков температуры, штук | 10 |
| Длина грузонесущего кабеля, м, не менее | 25 |
| Шаг размещения датчиков температуры на грузонесущем кабеле, м | 2±0,1 |
| Рабочие условия применения: - рабочая среда - диапазон температуры рабочей среды, оС | пресная вода от +0,5 до +30 |
наносится на титульные листы формуляра МГФК.405219.002 ФО и руководства по эксплуатации МГФК.405219.002 РЭ методом компьютерной графики.
Комплект поставки термогирлянды приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Обозначение документа | Количество | Примечание |
| Термокоса | МГФК.405219.001 | 1 | |
| Блок управления | МГФК.468332.144 | 1 | |
| ЗИП | 1 | По требованию заказчика | |
| Руководство по эксплуатации | МГФК.405219.002 РЭ | 1 |
| Наименование | Обозначение документа | Количество | Примечание |
| Формуляр | МГФК.405219.002 ФО | 1 | |
| Методика поверки | МГФК.405219.002 МП | 1 |
осуществляется по документу МГФК.405219.002 МП «Инструкция. Термогирлянды. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 07 декабря 2016 г.
Основные средства поверки:
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-4-2; рег.№ 57557-14;
- термостат переливной прецизионный типа ТПП-1.3, рег.№ 33744-07.
Допускается применять аналогичные средства поверки, обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке антенны.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры.
Термогирлянда. Технические условия МГФК.405219.002 ТУ.
