| Номер в госреестре | 67369-17 |
| Наименование СИ | Системы |
| Обозначение типа СИ | Modicon M580 |
| Изготовитель | "Schneider Electric France", Франция |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы Modicon M580 предназначены для преобразования аналоговых сигналов силы и напряжения постоянного тока, частоты следования импульсов, электрического сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления, в цифровой код; цифро-аналогового преобразования сигналов силы и напряжения постоянного тока.
Системы Modicon M580 состоят из контроллеров Modicon M580 и модулей аналоговых BMX, BME, PME. Принцип действия систем Modicon M580 основан на преобразовании сигналов силы и напряжения постоянного электрического тока, частоты следования импульсов, электрического сопротивления в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в воспроизводимые сигналы силы и напряжения постоянного электрического тока при помощи цифро-аналогового преобразователя (ЦАП).
Модули аналоговые представляют собой аналогово-цифровые и цифро-аналоговые преобразователи нормированных электрических величин, предназначенные для работы с различными стандартными датчиками при управлении технологическими процессами в информационно-измерительных и управляющих системах различной конфигурации для технического и коммерческого учета энергоносителей. В сочетании с первичными преобразователями температуры, такими как, термопреобразователи сопротивления и термопары, они обеспечивают преобразование в коды значения температуры. Модули аналоговые предназначены для совместной работы по внешней шине с базовыми блоками контроллера Modicon M580.

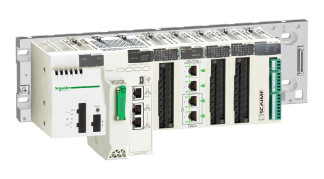

Внешний вид контроллера Modicon M580 представлен на рисунке 1. Метрологические и технические характеристики представлены в таблицах 2-5.
Для преобразования измеренных аналоговых сигналов в цифровой эквивалент и преобразования цифрового сигнала в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти модуля. БПО устанавливается в энергонезависимую память модуля на заводе изготовителе во время производственного цикла. БПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014. Метрологические характеристики модулей оценены с учетом влияния на них БПО.
Внешнее программное обеспечение (ВПО) Unity Pro, устанавливаемое на компьютеры операторских станций, предназначено для конфигурирования и обслуживания модулей. С его помощью производится:
- настройка параметров модулей (указание типа подключенного измерительного преобразователя, масштабирование, отображение и т.д.);
- программирование логических задач модулей;
- тестирование, архивирование проектов, обслуживание модулей (в т.ч. в реальном времени);
- отображение и управление параметрами процесса в реальном времени.
Защита от непреднамеренных и преднамеренных несанкционированных изменений ВПО (в том числе, его настроек и измеренных данных) осуществляется:
- автоматическим контролем доступа к ПО и внесению изменений в конфигурацию системы, согласно правам доступа пользователя;
- автоматическим ведением журнала событий.
Степень защиты ВПО от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО модулей приведены в Таблице 1.
аблица 1 - Идентификационные данные ВПО модулей
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Программный пакет Unity Pro |
| Номер версии (идентификационный номер) ПО | не ниже 11.1 |
| Цифровой идентификатор ПО | Не используется |
Таблица 2 - Метрологические характеристики модулей BMX
| Тип модуля | Коли чество каналов | Диапазоны преобразований (воспроизведений) аналоговых сигналов/ разрядность цифровых сигналов | Норми рующее значение | Пределы допускаемой приведенной погрешности (приведенной к нормирующему значению) | ||
| На входе | На выходе | основной | дополнительной на 1 °C | |||
| BMXAMI0800, BMXAMI0810, BMXAMI0810H | 8 | от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | 16 бит | 40 мА | ±0,15 % | ±0,005 % |
| от -10 до +10 В от 0 до 10 В | 20 В | ±0,075 % | ±0,003 % | |||
| от 0 до 5 В от 1 до 5 В от -5 до +5 В | 10 В | |||||
| BMXAMI0410, BMXAMI0410H | 4 | от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | 16 бит | 40 мА | ±0,15 % | ±0,003 % |
| от -10 до +10 В от 0 до 10 В | 20 В | ±0,075 % | ±0,0015 % | |||
| от 0 до 5 В от 1 до 5 В от -5 до +5 В | 10 В | |||||
| BMXAM00410, BMXAM00410H | 4 | 16 бит | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В | 20 мА 16 мА 20 В | ±0,1 % | ±0,0045 % |
| BMXAM00802 | 8 | 16 бит | от 0 до 20 мА от 4 до 20 мА | 20 мА 16 мА | ±0,1 % | ±0,0045 % |
| BMXAM00210, BMXAM00210H | 2 | 15 бит + знак | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В | 20 мА 20 мА 10 В | ±0,1 % | ±0,003 % |
| BMXAMM0600, BMXAMM0600H | 4 | от 0 до 20 мА от 4 до 20 мА | 12 бит | 20 мА | ±0,35 % | ±0,005 % |
| от 0 до 5 В от 1 до 5 В | 12 бит | 5 В | ±0,25 % | ±0,003 % | ||
| от 0 до 10 В | 13 бит | 10 В | ±0,25 % | ±0,003 % | ||
| от -10 до +10 В | 14 бит | 10 В | ±0,25 % | ±0,003 % | ||
| 2 | 11 бит | от 0 до 20 мА от 4 до 20 мА | 20 мА 20 мА | ±0,25 % | ±0,01 % | |
| 12 бит | от -10 до +10 В | 10 В | ±0,25 % | ±0,01 % | ||
| BMXEHC0200, BMXEHC0200H | 2 | от 0 до 4999 Гц | 32 | 59999 Гц | ±1 Гц (абс.) | ±0,03 % |
| от 5000 до 59999 Гц | ±0,05 % (относит.) | |||||
| BMXEHC0800, BMXEHC0800H | 8 | от 0 до 4999 Гц | 32 | 59999 Гц | ±1 Гц (абс.) | ±0,03 % |
| от 5000 до 59999 Гц | ±0,05 % (относит.) | |||||
| Тип модуля | Количество каналов | Диапазоны преобразований аналоговых сигналов/ разрядность цифровых сигналов | Пределы допускаемой приведенной погрешности (приведенной к диапазону преобразования) | ||
| На входе | На выходе | основной | дополнительной на 1 °C | ||
| BMXART0414, BMXART0414H | 4 | от -40 до +40 мВ от -80 до +80 мВ от -160 до +160 мВ от -320 до +320 мВ от -640 до +640 мВ от -1,28 до +1,28 В | 15 бит + знак | ±0,05 % | ±0,003 % |
| от 0 до 400 Ом от 0 до 4000 Ом | ±0,12 % | ±0,0025 % | |||
| При использовании с термопарами: U: от -181 до +581 °С J: от -177 до +737 °C L: от -174 до +874 °C R: от -9 до +1727°C S: от -9 до +1727 °C B: от +171 до +1779 °C E: от -240 до +970 °C K: от -231 до +1331 °C N: от +232 до +1262 °C T:от -254 до +384°C | Абсолютная погр.: ±3,2 °C ±3,2 °C ±3,2 °C ±3,2 °C ±3,2 °C ±3,7 °C ±3,7 °C ±3,7 °C ±3,7 °C ±3,7 °C | ±0,003 % | |||
| При использовании с термопреобразователями сопротивления: Ni1000: от -54 до +174 °C Ni100: от -54 до +174 °C Pt1000 IEC: от -175 до +825 °C Pt100 IEC: от -175 до +825 °C Pt1000 UL/JIS: от -87 до +437 °C Pt100 UL/JIS: от -87 до +437 °C Cu50, ^100: от -200 до +200 °C Cu10: от -91 до +251 °C | Абсолютная погр.: ±0,7 °C ±2,1 °C ±2,1 °C ±2,1 °C ±2,1 °C ±2,1 °C ±2,1 °C ±4 °C | ±0,003 % | |||
| Тип модуля | Количество каналов | Диапазоны преобразований аналоговых сигналов/ разрядность цифровых сигналов | Пределы допускаемой приведенной погрешности (приведенной к диапазону преобразования) | ||
| На входе | На выходе | основной | дополнительной на 1 °C | ||
| BMXART0814, BMXART0814H | 8 | от -40 до +40 мВ от -80 до +80 мВ от -160 до +160 мВ от -320 до +320 мВ от -640 до +640 мВ от -1,28 до +1,28 В | 15 бит + знак | ±0,05 % | ±0,003 % |
| от 0 до 400 Ом от 0 до 4000 Ом | ±0,12 % | ±0,0025 % | |||
| При использовании с термопарами: U: от -181 до +581 °C J: от -177 до +737 °C L: от -174 до +874 °C R: от -9 до +1727 °C S: от -9 до +1727 °C B: от +171 до +1779 °C E: от -240 до +970 °C K: от -231 до +1331 °C N: от +232 до +1262 °C T: от -254 до +384 °C | Абсолютная погр.: ±3,2 °C ±3,2 °C ±3,2 °C ±3,2 °C ±3,2 °C ±3,7 °C ±3,7 °C ±3,7 °C ±3,7 °C ±3,7 °C | ±0,003 % | |||
| При использовании с термопреобразователями сопротивления: Ni1000: от -54 до +174 °C Ni100: от -54 до +174 °C Pt1000 IEC: от -175 до +825 °C Pt100 IEC: от -175 до +825 °C Pt1000 UL/JIS: от -87 до +437 °C Pt100 UL/JIS: от -87 до +437 °C Cu50, ^100: от -200 до +200 °C Cu10: от -91 до +251 °C | Абсолютная погр.: ±0,7 °C ±2,1 °C ±2,1 °C ±2,1 °C ±2,1 °C ±2,1 °C ±2,1 °C ±4 °C | ±0,003 % | |||
Примечания
1 Поддерживаются термопреобразователи типов Pt100 и Pt1000 с НСХ согласно документам ГОСТ 6651-2009, IEC 751-1995, JIS C1604-1997; типов Ni100 и Ni1000 с НСХ согласно документу DIN 43760-1987; типа Cu10 с НСХ согласно медной обмотке Эдисона № 15 с температурным коэффициентом а = 0,04274 °С-1; Cu 50, Cu 100 с НСХ по ГОСТ 6651-94.
2 Поддерживаются термопары B, E, K, N, T, J, R и S с номинальными статистическими характеристиками (НСХ) согласно документу ГОСТ Р 8.585-2001; типов L и U с НСХ согласно документу DIN 43710-1985.
3 Пределы допускаемой погрешности преобразования температуры от преобразователей термоэлектрических даны с учетом погрешности канала компенсации температуры холодного спая. Компенсация может быть реализована программно с использованием внешнего термопреобразователя сопротивления типа Pt100 (пределы допускаемой абсолютной погрешности по ГОСТ 6651-2009) или с использованием фирменного блока TELEFAST ABE7CPA412 (пределы допускаемой абсолютной погрешности ±1,2 °С).
4 Для каналов преобразования значений температуры в цифровой код указаны пределы допускаемой основной абсолютной погрешности. Для каналов преобразования частоты импульсов в цифровой код указаны пределы допускаемой основной абсолютной и относительной погрешность (в зависимости от диапазона преобразования).
Таблица 3 - Метрологические характеристики модулей BME
| Тип модуля | Коли чество каналов | Диапазоны преобразований (воспроизведений) аналоговых сигналов/ разрядность цифровых сигналов | Норми рующее значение | Пределы допускаемой приведенной погрешности (приведенной к нормирующему значению) | ||
| На входе | На выходе | основной | дополнительной на 1 °C | |||
| BMEAHI0812, BMEAHI0812H | 8 | от 4 до 20 мА | 15 бит + знак | 16 мА | ±0,15 % | ±0,005 % |
| BMEAHO0412 | 4 | 15 бит + знак | от 4 до 20 мА | 16 мА | ±0,1 % | ±0,0045 % |
Таблица 4 - Метрологические характеристики модулей PME
| Тип модуля | Количество каналов | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой приведенной погрешности (приведенной к диапазону преобразования) | ||
| На входе | На выходе | основной | дополнительной на 1 °C | ||
| PMESWT0100 (рабочий коэффициент передачи тензо-датчиков от -7,8 до +7,8 мВ/В) | 1 (4 или 6 проводное подключение) | от -39 до +39 мВ | 24 бит | ±0,005 % | ±0,00015 % |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды в нормальных условиях - температура окружающей среды в рабочих условиях (для модулей исполнения H), °С - относительная влажность, % - атмосферное давление, кПа (мм рт. ст.) | от +23 до +27 °С от 0 до +60 (от -25 до +70) от 10 до 95 (без конденсации) от 70 до 106,7 (от 537 до 800) |
| Параметры электрического питания: - напряжение постоянного тока, В | от 23 до 25; 3,3 |
Примечания
1 Напряжение 3,3 В постоянного электрического тока служит для питания интерфейсов связи и микроконтроллеров и его отклонение не влияет на метрологические характеристики.
2 Габаритные размеры, масса, входное сопротивление модулей зависят от их типа и указаны в технической документации фирмы-изготовителя.
наносят на титульные листы эксплуатационной документации печатным способом.
| Таблица 6 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Система Modicon M580 | - | по заказу |
| Методика поверки | МП 201-013-2017 | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу МП 201-013-2017 «Системы Modicon M580. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.03.2017 г.
Основные средства поверки:
- калибратор универсальный Н4-17 (регистрационный № 46628-11);
- мультиметр цифровой Fluke 8845А (регистрационный № 57943-14);
- магазин сопротивлений Р4831-М1 (регистрационный № 48930-12);
- генератор сигналов произвольной формы 33250А (регистрационный № 52150-12). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма и (или) наклейки наносится на свидетельство
о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 51841-2001 (МЭК 61131-2-92) Программируемые контроллеры. общие технические требования и методы испытаний.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 108 |
| Поверителей | 9 |
| Актуальность данных | 16.09.2024 |
