| Номер в госреестре | 67372-17 |
| Наименование СИ | Спектрометры эмиссионные |
| Обозначение типа СИ | SpectroCheck |
| Изготовитель | "Spectro Analytical Instruments GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры эмиссионные SpectroCheck (далее - спектрометры) предназначены для измерения массовой доли элементов в металлах по аттестованным методикам измерений.
Принцип действия спектрометров основан на анализе оптических эмиссионных спектров излучений, возникающих в измеряемом образце под воздействием искрового разряда. Интенсивность спектров пропорциональна массовой доле элементов в образце.
Источником возбуждения оптического излучения является искровой разряд в среде аргона. Регистрация эмиссионных спектров осуществляется ультрафиолетовой оптической системой.
Спектрометр представляет собой прибор, состоящий из искрового стенда, CCD -детекторов, плазма-генератора и блока управления.

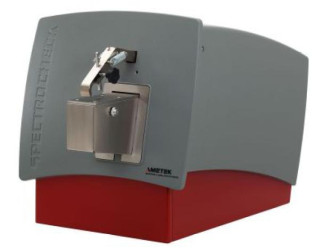

Фотография внешнего вида спектрометра представлена на рисунке 1. Место нанесения знака поверки указано стрелкой.
Пломбировка спектрометра не предусмотрена.
место нанесения знака поверки
Спектрометры оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Программное обеспечение спектрометра заложено в микропроцессоре и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Spark Analyzer Pro CHECK |
| Номер версии ПО | - |
| Цифровой идентификатор ПО | - |
Конструкция спектрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений массовой доли элементов, % | от 0,0001 до 50 |
| Предел допускаемого среднего квадратического отклонения случайной составляющей относительной погрешности результатов измерений в диапазоне, %: от 0,0001 до 0,01 % включ. | 10 |
| св. 0,01 до 1 % включ. | 5 |
| св. 1 до 50,0 % включ. | 2 |
| Пределы допускаемой относительной погрешности результатов измерений в диапазоне, %: от 0,0001 до 0,01 % включ. | ±20 |
| св. 0,01 до 1 % включ. | ±10 |
| св. 1 до 50,0 % включ. | ±5 |
| Параметры электропитания: напряжение, В | от 95 до 240 |
| частота, Гц | 50/60 |
| потребляемая мощность, В А | 400 |
| Г абаритные размеры, мм (высота х длина х ширина), не более | 547 х 510 х 865 |
| Масса, кг, не более | 51 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С | от +10 до +35 |
| - относительная влажность воздуха, % | от 20 до 80 |
| Средний срок службы, лет | 8 |
наносится на боковую панель корпуса спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Количество, шт. |
| Спектрометр | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 79-241-2016 | 1 |
осуществляется по документу МП 79-241-2016 «ГСИ. Спектрометры эмиссионные SpectroCheck. Методика поверки», утвержденному ФГУП «УНИИМ» «30» июня 2016 г.
Основные средства поверки:
- стандартные образцы состава сталей углеродистых и легированных: ГСО 4165-91П, ГСО 2489-91 - 2497-91 (аттестованные значения - массовая доля элементов от 0,0022 до 2,23 %, абсолютная погрешность от ±0,0005 % до ±0,01 %);
- стандартный образец состава сталей легированных типов ГСО 4506-92П - 4510-92П (аттестованные значения - массовая доля элементов от 0,0057 до 19,75 %, абсолютная погрешность от ±0,0004 % до ±0,06 %);
- стандартный образец состава меди ГСО 8096-2002 комплект МБ (аттестованные значения - массовая доля элементов от 0,00003 до 0,20 %, абсолютная погрешность от ±0,00001 % до ±0,007 %);
- стандартные образцы состава латуни ГСО 10742-2016 (аттестованные значения -массовая доля элементов от 0,00134 до 74,0 %, абсолютная погрешность от ±0,00026 % до ±0,4 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на боковую панель корпуса спектрометра, как показано на рисунке 1.
ГОСТ Р 54153-2010 Сталь. Метод атомно-эмиссионного спектрального анализа ГОСТ 27611-88 Чугун. Методы фотоэлектрического спектрального анализа ГОСТ 9717.2-82 Медь. Метод спектрального анализа по металлическим стандартным образцам с фотографической регистрацией спектра
ГОСТ 9716.2-79 Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотоэлектрической регистрацией спектра
ГОСТ 3221-85 Алюминий первичный. Методы спектрального анализа
ГОСТ 7727-81 Алюминий литейный деформируемый. Методы спектрального анализа
Методика измерений представлена в руководстве по эксплуатации
Техническая документация изготовителя «Spectro Analytical Instruments GmbH», Германия.
