| Номер в госреестре | 67373-17 |
| Наименование СИ | Вычислители количества теплоты |
| Обозначение типа СИ | ВКТ-9 |
| Изготовитель | ООО "Теплоком-Производство", г. С.-Петербург; ООО "ИВТ", г. С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вычислители количества теплоты ВКТ-9 предназначены для измерений выходных сигналов измерительных преобразователей параметров теплоносителя (расхода, температуры, давления) и вычислений по результатам измерений количества теплоносителя и тепловой энергии (количества теплоты) в водяных системах теплоснабжения.
Вычислители количества теплоты ВКТ-9 (в дальнейшем - вычислители) предназначены для работы:
1) с измерительными преобразователями параметров теплоносителя:
- счетчиками объема (преобразователями расхода, расходомерами) с импульсным выходным сигналом частотой до 16 Гц на пассивном выходе и до 1000 Гц на активном выходе при цене импульса от 0,001 до 10000 дм ;
- термопреобразователями сопротивления с номинальной статической характеристикой 100П, Pt100, 500П, Pt500 по ГОСТ 6651-2009;
- преобразователями избыточного давления с верхним пределом измерений не более 2,5 МПа и выходным сигналом постоянного тока в диапазонах (0 - 5), (0 - 20) или (4 - 20) мА.
2) с измерительными преобразователями расхода или счетчиками объема холодной воды, имеющими выходной частотный сигнала с параметрами, аналогичными параметрам выходных сигналов измерительных преобразователей расхода теплоносителя.
Модели вычислителей и их функциональные возможности приведены в таблице 1.
Таблица 1 - Модели вычислителей и их характерные особенности
| Модель | Количество подключаемых преобразователей по вводу | Дополнительные входы для измерений | ||||||
| Тепловая система 1 | Тепловая система 2 | сопротивления ПТ | количества импульсов ПР | |||||
| ПР | ПТ | ПД | ПР | ПТ | ПД | |||
| ВКТ-9-01 | 3 | 3 | 3 | - | - | - | 1 | 3 |
| ВКТ-9-02 | 3 | 3 | 3 | 3 | 3 | 3 | 2 | 3 |
| ПР - преобразователь расхода, ПТ - преобразователь температуры, ПД - преобразователь давления. | ||||||||
Вычислители обеспечивают представление текущих, часовых, суточных, месячных и нарастающим итогом показаний на встроенное табло и посредством интерфейсов RS232, USB и RS485 (опция по заказу) на внешнее устройство следующих величин:
- текущее время и дата;
- время работы и остановки счета количества теплоносителя и тепловой энергии;
- тепловая энергия и мощность;
- масса и объем теплоносителя;
- объемный и массовый расход теплоносителя;
- температура и разность температур теплоносителя;
- избыточное давление теплоносителя;
- количество и расход измеряемой среды.
Вычислители могут применяться в составе теплосчетчиков и измерительных систем, предназначенных для измерений параметров теплоносителя (расхода, объема, температуры, давления), количества теплоты (тепловой энергии) и теплоносителя в водяных системах тепло-потребления по ГОСТ Р 51649-2014.
Уравнения измерений (номинальные функции преобразования) тепловой энергии и массы воды, а также алгоритмы вычислений плотности и энтальпии воды соответствуют МИ 2412-97.
Вычислители имеют два дискретных входа и два дискретных выхода, соответственно предназначенных для приема и передачи информации о внешних событиях и нештатных ситуациях в работе вычислителя.
Хранение архивной и итоговой измерительной информации, а также диагностической и настроечной информации осуществляется в энергонезависимой памяти вычислителя.
Архивные показания формируются на часовых, суточных и месячных интервалах. Архив рассчитан на ретроспективу: 1488 часов - часовые, 750 суток - суточные и 48 месяцев -месячные интервалы. Архив действий оператора: 3000 действий. Архив НС - 5000 записей.
Питание вычислителей осуществляется от литиевой батареи напряжение 3,6 В или от опционального внешнего источника постоянного тока напряжением от 10 до 30 В с выходным током не менее 500 мА.
Вычислители выполнены в пластмассовом ударопрочном корпусе. Конструкция корпуса обеспечивает степень защиты IP54 или по заказу IP65 по ГОСТ 14254-96.

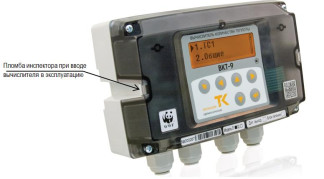

Общий вид вычислителя приведен на рисунке 1.
В целях предотвращения несанкционированного доступа к узлам регулировки и настройки и ПО, а также к элементам конструкции, предусмотрены места пломбирования, указанные на рисунках 1 и 2.
В целях обнаружения факта несанкционированных изменений в настройке вычислителя, предусмотрено вычисление и представление на табло и внешние устройства контрольных сумм, характеризующих калибровочные коэффициенты измерительных каналов и настроечные параметры рабочей базы вычислителя, а также ведение журнала событий с представлением информации на внешнее устройство.
Вычислители имеют встроенное программное обеспечение (ПО), в котором выделена метрологически значимая часть.
Метрологически значимая часть ПО, отвечающая за алгоритмы вычислений измеряемых величин, обработки и представления результатов измерений, выполняет следующие функции:
- расчет значений расхода и количества измеряемой среды по результатам измерений выходных сигналов преобразователей расхода (счетчиков);
- расчет значений температуры и разности температур по результатам измерений выходных сигналов термопреобразователей сопротивления;
- расчет значений давления по результатам измерений выходных сигналов преобразователей давления;
- вычисление значений плотности, энтальпии и разности энтальпий воды по результатам измерений температуры, разности температур и давления;
- вычисление значений массового расхода и тепловой мощности по результатам расчетов объемного расхода и вычислений плотности и энтальпии;
- вычисление значений массы и тепловой энергии по результатам расчетов объема и вычислений плотности, энтальпии и разности энтальпий.
Идентификационные данные ПО и его метрологически значимой части приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | |
| Наименование ПО | ВКТ-9-01(02) (встроенное ПО) | «Конфигуратор Приборов. Поверка ВКТ-9»* (сервисное ПО) |
| Номер версии (идентификационный номер) ПО | У01.ХХ | 2.0.9.2 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) CRC-16 | 1039 | - |
| * - сервисная программа «Конфигуратор Приборов. Поверка ВКТ-9» используется при автоматизированной поверке приборов, поставляется по запросу, в комплектность вычислителя не входит. - ХХ - идентификатор метрологически незначимой части ПО, представленный цифрами от 0 до 9. | ||
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «высокий». Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью вычислителей
| Таблица 3 - Метрологические характеристики | |||
| Величина | Диапазон измерений^ | Пределы допускаемой погрешности2) | Вид погрешности |
| Количество тепловой энергии, ГДж (Гкал) | от 0 до 107 | ±(0,5 + Atmin/At) % 3) ±(0,1 + 10/A0) % 4) | относительная |
| Тепловая мощность, ГДж/ч (Г кал/ч) | от 0 до 106 | ±(0,6 + 2/At) % ±(0,2 + 10/A0) % | |
| Масса, т | от 0 до 109 | ±0,1 % | относительная |
| Объем, м3 | от 0 до109 | ±1 ед. мл. р. | абсолютная |
| Объемный расход, м3/ч Массовый расход, т/ч | от 0 до 106 | ±0,1 % | относительная |
| Величина | Диапазон измерений^ | Пределы допускаемой погрешности2) | Вид погрешности |
| Температура теплоносителя, °С Температура воздуха, °С | от 0 до180 от -50 до +150 | ±0,1 °С | абсолютная |
| Разность температур, °С | от 2 до 160 | ±(0,03+0,0006At) °С | абсолютная |
| Избыточное давление, МПа (кгс/см ) | от 0 до 2,5 (от 0 до 25,49) | ±0,25 % | приведенная к верхнему пределу измерений |
| Текущее время | ±0,01 % | относительная | |
| Atmin = 2 °C - минимальная измеряемая разность температур; At - разность температур воды в двух трубопроводах, °С; A0 - разность температур горячей и холодной (константа) воды, °С; Примечания. 1) Диапазон измерения параметров теплоносителя зависит от применяемых первичных преобразователей и может быть любым внутри указанного диапазона. 2) Погрешности нормированы от входных цепей вычислителя до его показаний на табло и интерфейсного выхода. 3) Погрешность нормирована при условии измерения разности двух температур. 4) Погрешность нормирована при условии определения разности двух температур, одна из которых измеряется, а вторая (температура холодной воды) принята условно постоянной величиной. | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия применения: Диапазон атмосферного давления, кПа Диапазон температуры окружающего воздуха,°С Относительная влажность воздуха при температуре 35 °С, %, не более | от 84 до 106,7 от 10 до +50 95 |
| Напряжение питания, В от встроенного литиевого элемента питания от блока питания (переменный ток частотой (50±1) Гц | 3,6 от 187 до 242 |
| Г абаритные размеры, мм, не более длина ширина высота | 200 150 65 |
| Масса, кг, не более | 0,75 |
| Средняя наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 12 |
наносится на лицевую панель вычислителя методом шелкографии и титульный лист эксплуатационной документации типографским способом.
Таблица 5 - Комплектность вычислителей
| Наименование | Обозначение | Кол-во | Примечания |
| Вычислитель количества теплоты | ВКТ-9 | 1 | Модель и опции по заказу |
| Руководство по эксплуатации | РБЯК.400880.100 РЭ | 1 |
| Наименование | Обозначение | Кол-во | Примечания |
| Паспорт | РБЯК.400880.100 ПС | 1 | |
| Методика поверки | РБЯК.400880.100 Д5 | - | info@teplocom-sale.ru | www.teplocom-sale.ru |
| ПО «Конфигуратор приборов» | - | - |
осуществляется по документу РБЯК.400880.100 Д5 «ГСИ. Вычислители количества теплоты ВКТ-9. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 октября 2016 г.
Основные средства поверки:
мера электрического сопротивления постоянного тока многозначная Р3026-2 (регистрационный номер 8478-04), диапазон сопротивлений (0,01 - 111111,1) Ом, класс точности
0,005/1,5• 10-6 - 2 шт.;
магазин сопротивлений Р4831 (регистрационный номер 38510-08), диапазон сопротивлений (0,01 - 111111,1) Ом, класс точности 0,02/2 10-6;
прибор для поверки вольтметров программируемый В1-13 (регистрационный номер 6014-77), диапазон постоянного тока от 100 нА до 100 мА, погрешность ± 0,015 мА;
генератор импульсов Г5-79 (регистрационный номер 8889-82),. количество импульсов в серии от 1 до 9999 с дискретностью установки 1 имп., период повторения импульсов от 1 мкс до 99,9 с, длительность импульсов от 0,05 мкс до 0,999 с.
стенд СКС6 (регистрационный номер 17567-09), количество импульсов в серии - 16; постоянный ток 4 мА, погрешность ± 0,003 мА; 10 и 20 мА, погрешность ± 0,009 мА; стенд контроля универсальный СКУ (регистрационный номер 64238-16)..
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на колпачок, защищающий доступ к перемычке «J2» (доступ к калибровке) и крепежный винт защитного каркаса электронного модуля внутри корпуса (рис.2).
приведены в эксплуатационном документе.
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р ЕН 1434-1-2011. Теплосчетчики. Часть 1. Общие требования МИ 2412-97 Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя
Технические условия ТУ 4217-101-15147476-2016
