| Номер в госреестре | 67374-17 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ВИС.Т3 |
| Изготовитель | ООО "НПО "Тепловизор", г. Москва; ООО "Тепловизор Пром", г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2027 |
| МПИ (интервал между поверками) | 1 год - для теплосчетчиков с погрешностью ±0,2 %; 6 лет - для остальных |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ВИС.Т3 (далее - теплосчетчики), предназначены для измерения и коммерческого учета тепловой энергии (количества теплоты), параметров и расхода теплоносителя в системах тепло-водо-хладоснабжения, дозирования жидких сред и кондиционирования воздуха.
Принцип работы теплосчетчика основан на измерении расхода, температуры и давления теплоносителя в прямом и обратном трубопроводах систем теплоснабжения и последующем определении тепловой энергии, объёма и других параметров теплоносителя путём обработки измерений тепловычислителем.
Теплосчетчики (Рисунок 1) имеют два исполнения (ВС, ТС) и состоят из отдельных функциональных блоков - первичных полнопроходных электромагнитных преобразователей расхода, первичных погружных электромагнитных преобразователей скорости, или средств измерений, внесенных в Федеральный информационный фонд по обеспечению единства измерений, согласно таблицам 1, 2, 3, вычислителей количества теплоты, преобразователей расхода, преобразователей давления, термометров сопротивления, термометров с измерительными преобразователями и электронного блока
Электронный блок непрерывно контролирует исправность первичных преобразователей расхода (скорости), температуры и давления и линий связи с ними. Данные диагностики выводятся на индикатор. Электронный блок может иметь моноблочное или раздельное с первичным преобразователем расхода исполнение. По заказу потребителей может поддерживать цифровые интерфейсы RS-232, RS-485, Ethernet, M-BUS, OPC-сервер, HART, GSM, USB и иметь токовый и/или частотный импульсный выходной сигнал (сигналы), пропорциональный объемному расходу (расходам). Электронный блок может иметь дополнительно интерфейс типа Centron^ для подключения принтера или двухпроводную линию связи с гальванической развязкой на оптронах для объединения теплосчетчиков в локальную сеть. В зависимости от заказа электронный блок поставляется в металлическом или пластиковом корпусе.
Таблица 1 - Типы применяемых преобразователей расхода и счетчиков
| Тип расходомера | Регистра ционный номер | Тип расходомера | Регистра ционный номер |
| Преобразователи расчетноизмерительные ТЭКОН-19 | 24849-13 | Счетчики холодной и горячей воды ВМХ и ВМГ | 18312-03 |
| Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ | 40607-09 | Счетчики холодной и горячей воды турбинные WP-Dynamic | 15820-07 |
| Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГНд, ВСТН | 55115-13 | Счетчики крыльчатые холодной и горячей воды СКБ | 26343-08 |
| Счетчики холодной и горячей воды ETW/ETK водоучет | 19727-03 | Расходомеры-счетчики ВИС.МИР | 32718-12 |
| Тип расходомера | Регистра ционный номер | Тип расходомера | Регистра ционный номер |
| Счетчики холодной и горячей воды MTK/MNK/MTW водоучет | 19728-03 | Счетчики холодной и горячей воды крыльчатые многоструйные М | 48242-11 |
| Счетчики холодной и горячей воды крыльчатые одноструйные ЕТ | 48241-11 | Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ | 51794-12 |
Таблица 2 - Типы применяемых преобразователей давления
| Тип датчика давления | Регистрационный номер | Тип датчика давления | Регистрационный номер |
| Датчики давления МТ100 | 49083-12 | Датчики избыточного давления МИДА-ДИ-12П | 17635-03 |
| Преобразователи давления измерительные MBS1700, MBS1750 | 61533-15 | Датчики давления малогабаритные КОРУНД | 47336-16 |
| Преобразователи измерительные Сапфир-22МТ | 44236-10 | Датчики давления МС20 | 27229-11 |
| Датчики давления DM^ DMP | 55983-13 | Датчики давления МТ100М | 46325-10 |
| Датчики давления Метран-55 | 18375-08 | Преобразователи давления измерительные АИР-10 | 31654-14 |
| Датчики давления Метран-150 | 32854-13 | Преобразователи давления измерительные СДВ | 28313-11 |
| Преобразователи давления измерительные АИР-20/М2 | 63044-16 |
Таблица 3 - Типы применяемых термопреобразователей сопротивления
| Тип термопреобразователя | Регистраци онный номер | Тип термопреобразователя | Регистрационный номер |
| Комплекты термометров сопротивления из платины технических разностных КТПТР-01; КТПТР-03,06,07,08 | 46156-10 | Комплекты термометров сопротивления из платины технические разностные КТПТР-04, 05, 05/1 | 39145-08 |
| Термометры сопротивления из платины технические ТПТ-15 | 39144-08 | Термометры сопротивления ТС 005 | 14763-14 |
| Термометры сопротивления из платины технические ТПТ-1 | 46155-10 | Преобразователи термоэлектрические ТП | 61084-15 |
| Термопреобразователи сопротивления ТС-Б | 61801-15 | Термометры сопротивления Дтс | 28354-10 |
| Т ермопреобразователи сопротивления ТСП-05 | 14456-13 | Комплекты термопреобразователей сопротивления КТСМ, КТСП | 38790-13 |
| Тип термопреобразователя | Регистраци онный номер | Тип термопреобразователя | Регистрационный номер |
| Комплекты термометров сопротивления платиновых КТС-Б | 43096-15 | Термопреобразователи с унифицированным выходным сигналом ТСМУ 0104, ТСПУ 0104, ТХАУ 0104, ТХКУ 0104 | 29336-05 |
| Комплекты термопреобразователей сопротивления платиновые ТСПТК | 21839-12 | Термопреобразователи медные технические ТМТ | 15422-06 |
Теплосчетчики обеспечивают измерение, вычисление, индикацию и архивирование следующих параметров:
- среднечасовое и суммарное значение отпущенной (полученной) тепловой энергии по каждому (от одного до шестнадцати) источнику (потребителю) с учетом направления движения теплоносителя (при использовании электромагнитных преобразователей расхода);
- текущие и среднечасовые значения объемного (массового) расхода, температуры и давления теплоносителя по каждому трубопроводу, температуры наружного воздуха;
- суммарные объемы (массы) теплоносителя, протекшие в каждом трубопроводе по каждому направлению раздельно за все время работы (при использовании электромагнитных преобразователей расхода);
- времени наработки и простоя узла учета за каждый астрономический час и за все время работы;
- текущее астрономическое время и дату;
- информацию о возникших в процессе работы нештатных ситуациях.
Глубина архивов среднечасовой информации до трех лет. Сохранность информации при выключенном питании не менее 10 лет.
Условное обозначение теплосчетчиков ВИС.Т3
ВИС.Т3 ХХ - хх - хх - хх - хх - хх - хх - хх - х - х - х - х - х - х - х - х - х...х х-хх хх
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
1. Исполнение: ТС - теплосчетчик; ВС - расходомер-счетчик
2. Количество каналов измерения расхода электромагнитными преобразователями погружного типа (0 - 16)
3. Количество каналов измерения расхода электромагнитными преобразователями полнопроходного типа (0 - 16)
4. Количество каналов измерения расхода вихревого типа (0 - 16)
5. Количество каналов измерения расхода тахометрического типа (0 - 16)
6. Количество каналов измерения давления (0 - 16)
7. Количество каналов измерения температуры (0 - 16)
8. Количество тепловых систем или виртуальных приборов (0 -16)
9. Наличие интерфейса RS485: 0 - нет; 1 - есть
10. Наличие сменного модуля интерфейса: 0 - нет; 1 - есть
11. Тип корпуса электронного блока: 0- металлический; 1 - пластиковый
12. Степень защиты корпуса электронного блока: 0 - IP40; 1 - IP54; 2 - IP65; 3 - IP68
13. Степень защиты корпуса первичного преобразователя:
0 - IP65; 1 - IP66; 2 - IP67; 3 - IP68
14. Наличие ЖК индикации: 0 - нет; 1 - есть.
15. Максимальная температура рабочей среды: 0 - +150°С; 1 - +200°С
16. Средний срок службы (средняя наработка на отказ), не менее: 0 - 12 лет (100000 ч);
1 - 15 лет (120000 ч); 2 - 25 лет (180000 ч)
17. АС - абразивостойкое исполнение первичных преобразователей расхода Д - приборы с переключением диапазонов измерения расхода
Е - наличие Ethernet
Е1 - наличие встроенного телефонного модема Е2 - наличие GSM-модема
И - приборы с электронным блоком в раздельном исполнении К - приборы с дублированием каналов измерения
М - приборы с электронными блоками, установленными на первичных преобразователях расхода
Н - приборы для рабочих сред с электропроводностью ниже 5-10-4 См/м Н1 - приборы для рабочих сред с повышенным осадкосодержанием П - приборы погружного типа с 3-мя преобразователями скорости П2 - приборы погружного типа с 2-мя преобразователями скорости
Р(2) - работа в системах с изменением направления потока (номер трубопровода, по умолчанию - все каналы)
C - расширенный диапазон эксплуатационных характеристик электронного блока (от минус 50 до плюс 55 °С) со стабилизацией температуры внутри корпуса электронного блока Т - наличие токового выходного сигнала о значении расхода У - наличие USB - интерфейса Х - наличие HART (только для модификации ВС)
Ч - наличие частотного выходного сигнала о значении расхода
18. Диапазон выходных токов (при наличии токового выхода): 0 - 5 мА;0 - 20 мА; 4 - 20 мА.
19. Питание: ~220В; =12В; =24 В

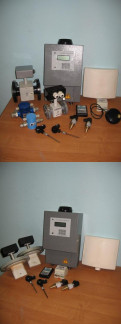

Общий вид средства измерений представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2 и 3.
Схема пломбирования злак трон нога блока
Встроенное программное обеспечение (ПО) управляет процессом измерения, производит вычисления метрологических параметров, управляет интерфейсными функциями прибора.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | НС-А; НС-F; HC-M; HC-N |
| Номер версии ПО | 2.29 - 2.90 |
| Цифровой идентификатор ПО | 0-65535 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 |
Таблица 5 - Метрологические характеристики
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема с использованием штатных полнопроходных электромагнитных первичных преобразователей расхода, %, в диапазоне расходов: - от Gн до Gп - от Gп до Gв | ±2 ±0,6; ±0,2* |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема с использованием штатных погружных электромагнитных первичных преобразователей скорости, (три/два преобразователя), %, в диапазоне расходов: - от Gн до Gп - от Gп до Gв | ±(1,6+0,015GB /Gi) не более 2,5 (3,0) ±1,6/ ±2,0 |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии в диапазоне расходов от Gп до Gв и разности температур At, % - полнопроходное исполнение - Ду 2,5 - 1500 мм - погружное исполнение - (Ду 300 - 4000 мм) 1°С < At< 2°С; 2°С < At< 10°С; 10°С < At< 20°С; 20°С < At < 149°С (20°С < At < 180°С)* | ±6,0 (±7,0) ±4,0 (±5,0) ±2,5 (±3,6) ±2,0 (±3,4) |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии в диапазоне расходов от Gн до G^ % -полнопроходное исполнение -Ду 2,5 - 1500 мм - погружное исполнение - Ду 300 - 4000 мм | ±(2+4Ш+0,0Шв^) ±(3+4/At+0,02Gв/G) |
| Пределы допускаемой относительной погрешности каналов преобразования электронным блоком частотно-импульсных сигналов при измерении объема, % | ±0,1 |
| Пределы допускаемой относительной погрешности электронного блока при измерении тепловой энергии, % | ±(0,5+Atmin/At) |
| Пределы допускаемой абсолютной погрешности при измерении температуры t, °С, без учета [с учетом] погрешности термопреобразователей, % | ± (0,1+0,001-t) [± (0,6+0,004-t)] |
| Пределы допускаемой приведенной погрешности при измерении давления без учета погрешности преобразователей давления, % | ±0,15 |
| Пределы допускаемой относительной погрешности измерения времени, % | ±0,01 |
| *-по спец. заказу | |
Значение наибольшего (максимального) объемного расхода Gb для электромагнитного преобразователя расхода соответствуют средней скорости потока от 1 до 10 м/с, значение переходного (линейного) объемного расхода GП соответствует 10% от Gb, значение наименьшего (минимального) объемного расхода Gh соответствует Gb/DD, где DD -динамический диапазон измерения расхода: DD=250, для полнопроходных первичных преобразователей расхода ДУ от 2,5 до 1500 мм (DD=10, 100, 500, 1000, 2000 по заказу); DD=100 для погружных первичных преобразователей скорости Ду от 300 до 4000 мм. (DD=25, 50, 250 по заказу).
Таблица 6 - Основные технические характеристики
| Измеряемая среда | Т еплофикационная, природная вода, питьевая вода по ГОСТ Р 51232-98, технологические растворы, конденсат, хладагенты, суспензии, эмульсии, электропроводящие жидкости с удельной проводимостью от 3-10-6 до 10 См/м. |
| Диаметры условного прохода полнопроходных электромагнитных первичных преобразователей, мм | 2,5; 4; 6; 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 150; 200; 250; 300; 400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1300; 1400; 1500 |
| Диапазон условных диаметров трубопроводов для погружных электромагнитных первичных преобразователей, мм | от 300 до 4000 |
| Диапазон температур рабочей среды, °С -воды, конденсата, электропроводящей жидкости -хладагента | от 0 до +150 (от 0 до +200)* от -50 до +50 (от -50 до +200)* |
| Диапазон измерений разности температур теплоносителя, °С | от 1 до 149 (от 1 до 180)* |
| Максимальное давление рабочей среды, МПа | 0,6; 1,0; 1,6; 2,5; 40* |
| Напряжение питания, В -переменный ток -постоянный ток | 220 +10% 220 -15% 12; 24 |
| Частота, Гц. | 50±1 |
| Диапазон температур окружающей среды, °С -электронного блока | от +5 до +55 (от -50 до +55)* |
| -первичного преобразователя | от -50 до +55 |
| Диапазон температур хранения и транспортирования, °С | от +5 до +55 |
| Диапазон относительной влажности окружающего воздуха, % | от 5 до 95 |
| Выходные сигналы: -аналоговый, мА -частотный, Гц | от 0 до 5 ( от 0 до 20; от 4 до 20) от 0 до 1000 (от 0 до 10000) |
| Максимальная потребляемая мощность, В-А, не более | 70 |
| Степень защиты -электронный блок -первичные преобразователи | IP 40 (IP 65, IP68)* IP 65 (IP 67, IP 68)* |
| Г абаритные размеры электронного блока, мм, не более | 350 х 380 х 155 |
| Масса электронного блока, кг, не более | 8 |
| Средняя наработка на отказ, ч, не менее | 100000 (120000; 180000)* |
| Средний срок службы, лет, не менее | 12 (15; 25)* |
| *-по спец. заказу | |
наносится на титульный лист эксплуатационной документации типографским способом и на левой стороне лицевой панели электронного блока.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Теплосчетчик ВИС.Т3 | 1 шт. | |
| Руководство по эксплуатации | ВАУМ.407312.114 РЭ3 ВАУМ.407312.114 РЭ4 | 1 экз. |
| Паспорт | ВАУМ.407312.114 ПС3 ВАУМ.407312.114 ПС4 | 1 экз. |
| Методика поверки | ВАУМ.407312.114МП4 | 1 экз. |
осуществляется по документу ВАУМ.407312.114МП4 «Теплосчетчики ВИС.Т3 (погружное исполнение, полнопроходное исполнение). Методика поверки», утвержденному ФГУП «ВНИИМС»
11.04.2016 г.
Основные средства поверки:
- эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009 в диапазоне значений от 0 до 100°С;
- эталон единицы частоты по ГОСТ 8.129-2013 в диапазоне значений от 0,001 до 4^ 104 Гц;
- установка для поверки расходомеров и счетчиков жидкости ОПУС-01, диапазон расхода от 0,025 до 125 м /ч, с погрешностью ±0,2% при измерении расхода и объема методом сличения, с погрешностью ±0,07% при измерении массы и массового расхода весовым методом, регистрационный № 45746-10;
- установка для поверки расходомеров и счетчиков жидкости ОПУС-02-600, диапазон расхода от 0,25 до 640 м /ч, с погрешностью ±0,2%, регистрационный № 40070-08;
- поверочная имитационная установка ПОТОК-Т, скорость потока от 0 до 10 м/с, с погрешностью ±0,2%, регистрационный № 14519-13;
- мегаомметр цифровой Е6-36/1, диапазон измерений от 0 до 10000 Ом, погрешность ±5%, регистрационный № 52913-13;0
- мера электрического сопротивления постоянного тока многозначная Р3026-1, с погрешностью ±0,002%, регистрационный № 9478-91;
- прибор для поверки вольтметров дифференциальный В1-12, источник тока от 110-9 до 110-1А, регистрационный № 6013-77;
- имитатор термопреобразователей сопротивления МК 3002-1-100, диапазон воспроизводимых температур от 0 до +160°С, погрешность ±0,005%, регистрационный № 18854-99.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в п. 8 паспорта.
приведены в эксплуатационных документах.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ТУ 4218-001-45859091-04 Теплосчетчики ВИС.Т. Технические условия
| Зарегистрировано поверок | 12047 |
| Поверителей | 26 |
| Актуальность данных | 22.11.2024 |
