| Номер в госреестре | 67379-17 |
| Наименование СИ | Вакуумметры комбинированные |
| Обозначение типа СИ | PCG |
| Изготовитель | Компания "INFICON AG", Лихтенштейн |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вакуумметры комбинированные PCG предназначены для измерений абсолютного давления негорючих газов.
Принцип действия вакуумметров комбинированных PCG основан на зависимости между измеряемым давлением и изменением электрической емкости, вызванной упругой деформацией чувствительного элемента, и теплопроводности газа, зависящей от плотности и, следовательно, от давления.
Конструктивно вакуумметр состоит из двух блоков - преобразователя абсолютного давления (далее - преобразователя) PCG55Х и контроллера VGC50Х, соединенных кабелем.
Преобразователь может быть любым из трех модификаций: PCG550 (имеет катод, изготовленный из вольфрама), PCG552 (катод - из никеля) и PCG554 (катод - с керамической оболочкой). Контроллер VGC50Х может быть любым из трех модификаций: VGC501-одноканальный, VGC502 - двухканальный, VGC503 - трехканальный.
Преобразователь подсоединяется непосредственно к вакуумной системе, измерительный сигнал от него передается по кабелю к контроллеру, где он обрабатывается и отображается на экране.
Общий вид преобразователя абсолютного давления PCG55Х приведен на рисунке 1, общий вид контроллера VGC50Х - на рисунке 2.

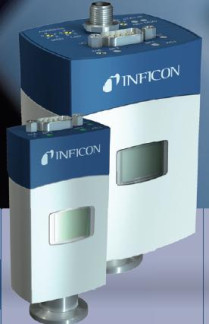

а) Измерительные преобразователи абсолютного давления PCG55X
б) измерительные преобразователи абсолютного давления PCG55X с ЖК дисплеем
Рисунок 2 - Общий вид контроллера VGC50X Пломбирование вакуумметра комбинированного PCG не предусмотрено.
Вакуумметры комбинированные PCG оснащены встроенным программным обеспечением (далее - ПО).
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для нормального функционирования вакуумметра по сбору, обработке и отображению результатов измерений, управления интерфейсом и т.д. ПО реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) вакуумметра предприятием-изготовителем.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | VGC50Х |
| Идентификационное наименование ПО | «VGC50Х Firmware» |
| Номер версии * (идентификационный номер) ПО | V1.00 |
| Цифровой идентификатор ПО | 0x8526FT1F |
| Другие идентификационные данные (если имеются) | Отсутствуют |
| Примечание. * - номер версии ПО должен быть не ниже указанного в таблице | |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений «средний» по Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик вакуумметров комбинированных PCG
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления, Па | от 0,05 до 1,0105 |
| Пределы допускаемой относительной погрешности, % в диапазоне от 0,05 до 0,1 Па включ. | ±50 |
| в диапазоне св. 0,1 до 10000 Па включ. | ±15 |
| в диапазоне св. 10 до 95 кПа включ. | ±5 |
| в диапазоне св. 95 до 100 кПа включ. | ±2,5 |
| Выходной сигнал: цифровой интерфейс | RS232 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение постоянного тока (для преобразователя), В | от 15 до 30 |
| - напряжение переменного тока (для контроллера), В | от 100 до 240 |
| - частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, не более | |
| - преобразователя, Вт | 3 |
| - контроллера, В-А | |
| VGC501 | 45 |
| VGC502 | 65 |
| VGC503 | 90 |
| Масса, кг, не более, | |
| преобразователя | 0,13 |
| контроллера: | |
| VGC501 | 0,85 |
| VGC502 | 1,10 |
| VGC503 | 1,14 |
| Г абаритные размеры, мм, не более преобразователя | |
| - высота | 100 |
| - ширина | 28 |
| - длина | 45 |
| контроллера VGC501 | |
| - высота | 204 |
| - ширина | 84 |
| - длина | 107 |
| контроллеров VGC502, VGC503 | |
| - высота | 204 |
| - ширина | 104 |
| - длина | 129 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | От + 10 до + 50 |
| - относительная влажность, %, не более | 80 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 35000 |
наносится типографским способом на титульный лист руководств по эксплуатации и паспорта. На корпус контроллера знак наклеивается.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Вакуумметр комбинированный PCG в составе: Преобразователь абсолютного давления измерительный | PCG550 или PCG552 или PCG554 | 1 шт. по заказу |
| 1 | 2 | 3 |
| Контроллер | VGC501 или VGC502 или VGC503 | 1 шт. по заказу |
| Кабель | 1 шт. | |
| Вакуумметры комбинированные PCG. Паспорт | 1 экз. |
осуществляется по документу «Вакуумметры комбинированные PCG. Паспорт», раздел «Поверка», утвержденному 03.02.2017 ФГУП «ВНИИМ им. Д.И. Менделеева».
Основные средства поверки:
- Датчики давления мембранно-емкостные Баратрон 690А и 698А с блоком питания и индикации 670В, диапазон измерений (110-3-1,3 105) Па, пределы допускаемой основной относительной погрешности ± (2..Д05) %, рег. № 31815-06;
- Барометр образцовый переносный БОП-1М-2, диапазон измерений (5-1100) гПа, пределы допускаемой абсолютной погрешности ±10 Па, рег . № 26469-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная
8 3
поверочная схема для средств измерений абсолютного давления в диапазоне от 110 до 110 Па Техническая документация компании «INFICON AG», Лихтенштейн
