pH-метры 875PH, 876PH и 876PH-S, 67381-17

67381-17
рН-метры 875PH, 876PH и 876PH-S предназначены для измерений рН, окислительновосстановительного потенциала (ОВП) жидкости.
Карточка СИ
Номер в госреестре 67381-17
Наименование СИ pH-метры
Обозначение типа СИ 875PH, 876PH и 876PH-S
Изготовитель "Invensys Systems Inc.", США
Год регистрации 2017
Срок свидетельства 02.05.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

рН-метры 875PH, 876PH и 876PH-S предназначены для измерений рН, окислительновосстановительного потенциала (ОВП) жидкости.

Описание

Принцип действия рН-метра основан на измерении потенциала рН-чувствительного датчика и преобразование его в значение рН. Это общий принцип для всех ион-избирательных систем, где измерение концентрации ионов водорода (рН) является частным случаем использования ион-избирательной технологии.

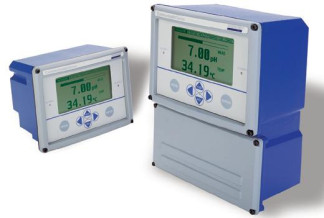

pH-метр состоит из датчика погружного типа и вторичного преобразователя. В качестве датчиков используются PH10 DolpHin, ORPIO DolpHin, PH12, 871PH, 871A, серия EP462 (EP462A, EP462B, EP462C, EP462D) с вторичными преобразователями 875PH, 876PH и датчик PH10-*S DolpHin с вторичным преобразователем 876РН^.

Датчик состоит из измерительного электрода, расположенного в одном корпусе вместе с электродом сравнения. Датчик погружают в рабочий раствор. Измерительный электрод создает электрический потенциал, пропорциональный логарифму активности ионов водорода. Электрод сравнения образует электролитическую цепь, обеспечивая опорный потенциал для измерительного электрода. Измерительный электрод и электрод сравнения составляют гальванический элемент с милливольтовым выходом, пропорциональным значению pH анализируемого раствора. Окислительно-восстановительный потенциал (ОВП) определяется как логарифм отношения окислительной активности к восстановительной активности. Водородный показатель pH равен десятичному логарифму активности ионов водорода, взятому с обратным знаком.

В качестве измерительных элементов применяются датчики 87№Н и 871A в стеклянном и металлическом корпусе, стеклянные датчики PН10 и ORP10 серии DolpHin, датчик PH12 из полиэфирэфиркетона (PEEK) или боросиликатного стекла, и датчики серии EP462 из химически стойкого стекла и полимерных материалов. Все датчики имеют встроенное термосопротивление для измерения температуры анализируемой среды и компенсации измерений рН по температуре. Компенсация измерений ОВП по температуре не производится.

Вторичные преобразователи 875PH и 876PH обеспечивают измерение и отображение на жидкокристаллическом дисплее значений рН, ОВП, а также формирование выходного аналогового сигнала (от 4 до 20) мА, управление работой прибора, осуществление диагностики преобразователя и датчиков в реальном времени. Преобразователи 875PH и 876PH допускают одновременное измерение рН и ОВП. Преобразователи 875PH и 876PH также допускают использование датчиков других производителей.

Модификация преобразователя 876PH-S предназначена для использования только с датчиком РН10-*S DolpHin, реализующим так называемую смарт-технологию. Аналоговоцифровое преобразование измеряемого сигнала производится непосредственно в датчике, а информация передается в преобразователь в цифровом виде по протоколу LIN.

Вторичные преобразователи для использования внутри помещений монтируются на щите (щитовое исполнение) или для использования в полевых условиях монтируются на вертикальную поверхность или на трубу с помощью кронштейна (полевое исполнение).

Программное обеспечение анализаторов предусматривает диагностику состояния прибора в режиме реального времени.

1а)

1б)

место

нанесе

ния

знака

утвер

ждения

типа

Рисунок 4а.) Датчики 871РН    Рисунок 4б) Датчики 871А

Рисун°к 4д) Д^тчи^Ш0-^ Do1- Рисунок 4е) Датчики РН12

pHin

Таблица 1

Идентификационные данные

Значение

Идентификационное наименование ПО

875PH

876PH

876PH-S

Номер версии (идентификационный номер) ПО

не ниже 1.13

не ниже 1.005.000

не ниже 1.001.034

Цифровой идентификатор ПО

-

-

-

Алгоритм вычисления идентификатора ПО

CRC

CRC

CRC

рН-метры имеют встроенное программное обеспечение. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения.

Конструктивно рН-метры имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты программного обеспечения рН-метров от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.

Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений, обрабатываемых только метрологически значимым ПО. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.

Влияние программного обеспечения рН-метров учтено при нормировании метрологических характеристик.

Технические характеристики

Основные метрологические и технические характеристики рН-метров приведены в таблицах 2 - 4.

Таблица 2 - Основные метрологические характеристики

Наименование характеристики

Модель рН

-метра

875PH

876PH, 876PH-S

Диапазон измерений рН

от 0 до 14

от 0 до 14

Диапазон показаний рН

от -2 до +16

от -2 до +16

Диапазон измерений окислительно-восстановительного потенциала, мВ

от -2000 до +2000

от -2000 до +2000

Пределы допускаемой абсолютной погрешности измерений при температуре анализируемой среды +25 оС

-    рН

-    ОВП, мВ

±0,018

±4

±0,02

±0,5

Пределы допускаемой абсолютной погрешности измерений рН при температуре анализируемой среды от 0 до +95 оС

±0,025

Диапазон показаний температуры

о/"ч

анализируемой среды, С

от -20 до +180

от -30 до +180

Наименование характеристики

Модель рН

-метра

875PH

876PH, 876PH-S

Время отклика t (90%), с, не более - измерение рН, ОВП

3

2

- измерение температуры

10

5

Таблица 3 - Основные технические характеристики

Наименование характеристики

875PH

876PH, 876PH-S

Напряжение питания, В

(24, 100, 120, 220, 240)

-150% переменного тока (от 19,2 до 33,6) постоянного тока

(от 12,8 до 42,0) постоянного тока

Частота, Гц

50 / 60 ± 1

-

Потребляемая мощность, Вт, не более

17

1

Масса (без датчика), кг, не более

-    щитовое исполнение

-    полевое исполнение

1,8

3,3

3,1

3,7

Габаритные размеры (длина х глубина х высота) без датчика, мм, не более

-    щитовое исполнение

-    полевое исполнение

193x117x145 193x130x249 (без кронштейна)

195x104x145 195x104x145 (без кронштейна)

Средний срок службы, лет

15

15

Наработка на отказ, ч

15 000

15 000

Таблица 4 - Условия эксплуатации

Наименование характеристики

875PH

876PH, 876PH-S

Условия применения:

- нормальная температура окру-

о/"ч

жающей среды, С

от +21 до +25

- предельные значения температу-

о/"ч

ры окружающей среды, С

от -20 до +75

от -30 до +701

- относительная влажность окружающей среды, %

от 45 до 55

- предельные значения относительной влажности окружающей среды, %

от 5 до 95 без конденсации

от 5 до 90 без конденсации

- атмосферное давление, кПа

от 80 до 120

Условия хранения и транспортирования:

- предельные значения температу-

о/"ч

ры окружающей среды, С

от -40 до +85

от -30 до +70

- предельные значения относительной влажности окружающей среды, %

от 5 до 95 без конденсации

от 5 до 90 без конденсации

Примечание 1- характеристики ЖК индикатора при температурах ниже -20 оС ухудшаются.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и/или паспорт на прибор типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Количество

pH-метр 875PH, 876PH и 876РН^ в составе:

-    Датчик

-    Вторичный преобразователь

по заказу по заказу

Комплект вспомогательных устройств

по заказу

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется по документу МП 009-03-16 «рН-метры 875PH, 876PH и 876РН-Б. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.12.2016 г.

Основные средства поверки:

-    буферные растворы II-ого разряда по ГОСТ 8.120-99, приготовленные из стандарт-титров по ТУ 2642-001-42218836-96;

-    стандарт-титры СТ-ОВП-01 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 61364-15) по ТУ 2642-004-02567567-2008.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде голографической наклейки на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия.

ГОСТ 8.120-99 ГСИ. Государственная поверочная схема для средств измерения рН. Техническая документация фирмы-изготовителя Invensys Systems Inc., США.

67381-17
Номер в ГРСИ РФ:
67381-17
Производитель / заявитель:
"Invensys Systems Inc.", США
Год регистрации:
2017
Cрок действия реестра:
02.05.2022
