| Номер в госреестре | 67383-17 |
| Наименование СИ | Анализаторы содержания нефтепродуктов в воде |
| Обозначение типа СИ | OilGuard 2, OilGuard 2 EX |
| Изготовитель | "Sigrist-Photometer AG", Швейцария |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы содержания нефтепродуктов в воде OilGuard 2, OilGuard 2 EX (далее по тексту - анализаторы) предназначены для автоматического определения концентрации нефтепродуктов и растворенных органических веществ в питьевых, сточных, природных, морских водах, в оборотной воде энергоустановок, в пластовых водах нефтедобычи.
Принцип действия анализаторов основан на измерении флуоресценции нефтепродуктов при ультрафиолетовом возбуждении в исследуемой жидкости.
Анализатор представляет собой автономный, стационарный промышленный прибор. Конструктивно анализатор выполнен в виде блока управления и проточной ячейки: закрытого типа KPFL 30 (рассчитанной на максимальную температуру анализируемой жидкости +100 °C) для измерения концентрации нефтепродуктов в пробе под избыточным давлением до 1 МПа или ячейки с измерением в свободно падающей струе в пробе без избыточного давления (KPFLJ VA - нержавеющая сталь (рассчитанной на максимальную температуру анализируемой жидкости +40 °C), KPFLJC PVDF - поливинилхлорид (рассчитанной на максимальную температуру анализируемой жидкости +95 °C))
Анализаторы состоят из:
- корпуса с фотометром и встроенным рабочим блоком,
- измерительного модуля,
- контрольного (калибровочного)блока.
Анализаторы имеют встроенный жидкокристаллический сенсорный дисплей, выходы 4-20 мА, цифровые выходы, протоколы Profibus DP (опционально), HART (опционально), Modbus RTU (опционально), Ethernet, Modbus TCP.
Анализаторы выпускаются в следующих модификациях: OilGuard 2 и OilGuard 2 EX, которые отличаются исполнением корпуса. Модель OilGuard 2 EX выполнена во взрывозащищенном корпусе. Маркировка взрывозащиты 1 Ех рх ib IIC T4 Gb.

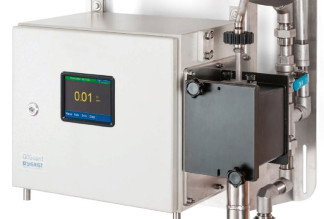

Общий вид анализаторов представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
Ж
В
in
©
OilGuard 2 Ex 632010 April 2014 230 VAC 50/60 Hz max. 65 W
Model name
Serial No.
Manufactured
U
f
P
Ihufea
CC0102
BVS 12 ATEX E 143 lECEx BVS 12.0087 Ex px IIC T4 Gb Supply of protective gas Medium Air
Inlet Pressure 1.5 bar Purge volume 300 I
Typ SApx 17 40 40 30 Project 1626.2014
A
QSIGRIST
PROCESS-PHOTOMETER CH-6373 Ennetburgen www. photo m eter. com
Made in Switzerland
Управление работой анализаторов осуществляется с помощью встроенного программного обеспечения SiPhoV324.uc3, предназначенного для обработки результатов измерений, настройки параметров работы анализатора, вывода данных на дисплей и передачи данных на периферийные регистрирующие устройства.
Также реализован обмен данными между анализатором и персональным компьютером посредством протоколов Ethernet, Modbus TCP, Profibus DP (опционально), HART (опционально), Modbus RTU (опционально).
Идентификационные данные метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SiPhoV324.uc3 |
| Номер версии (идентификационный номер) ПО | V324 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Уровень защиты программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| OilGuard 2 | OilGuard 2 EX | |
| Диапазон измерений концентрации нефтепродуктов, мг/л | от 0,5 до 1000,0 | |
| Пределы допускаемой относительной погрешности измерения концентрации нефтепродуктов, % | ±3 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| OilGuard 2 OilGuard 2 EX | |
| Время измерения, с | Непрерывно |
| Г абаритные размеры, мм не более | 700x500x350 |
| Масса, кг, не более | 38 |
| Питание от сети переменного тока: - напряжением, В | 230 |
| - частота, Гц | 50/60 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность воздуха (без конденсации влаги), %, не более | от 10 до 90 |
наносится типографским способом на титульный лист Руководства по эксплуатации.
Таблица 4
| Наименование | Количество, шт. |
| Анализатор содержания нефтепродуктов в воде OilGuard 2 или OilGuard 2 EX* | 1 |
| Контрольный блок (калибровочный) | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Примечание: * в соответствии с заказом | |
осуществляется по документу МП 008.Д4-17 «ГСИ. Анализаторы содержания нефтепродуктов в воде OilGuard 2, OilGuard 2 EX. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 13 января 2017 г.
Основные средства поверки:
Стандартный образец содержания нефтепродуктов в водорастворимой матрице ГСО 7117-97.
Основные метрологические характеристики:
Массовая концентрация от 0,005 до 5,000 мг/дм3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на корпус анализатора (место нанесения указано на рисунке 3).
приведены в эксплуатационном документе.
Техническая документация «SIGRIST-PHOTOMETER AG», Швейцария
