| Номер в госреестре | 67386-17 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-50, РГС-60 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические.
Резервуары представляют собой стальные конструкции, состоящие из цилиндрической стенки и двух днищ. Форма днищ:
- плоские (РГС-50);
- конические (РГС-60).
Цилиндрическая стенка резервуаров включает в себя:
- шесть поясов рулонной сборки (РГС-50);
- семь поясов рулонной сборки (РГС-60).
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60 расположены в филиалах «Ленская нефтебаза» АО «Саханефтегазсбыт».

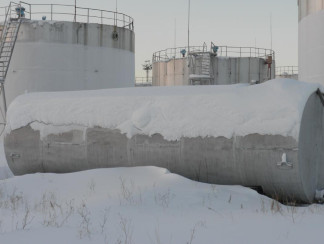

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60 представлен на рисунках: 1, 2.
Таблица 1
| Номер резервуара | Место расположения |
| 1 | 2 |
| Резервуары стальные горизонтальные цилиндрические РГС-50 | |
| 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, | АЗС 48, Республика Саха (Якутия), г. Ленск |
| 187 | КАЗС, Республика Саха (Якутия), Ленский район, п. Витим |
| 8а, 9а | Нефтесклад, Республика Саха (Якутия), Оленекский район, п. Оленек |
| Резервуары стальные горизонтальные цилиндрические РГС-60 | |
| 201, 202, 203, 204, 205, 206, 208, 209, 210, 212, 213 | КАЗС, Республика Саха (Якутия), Ленский район, п. Витим |
| 1, 2, 3, 4, 5, 6, 7, 10, 11, 12, 13, 14 | Нефтесклад, Республика Саха (Якутия), Оленекский район, п. Оленек |
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60 не предусмотрено.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГС-50 | РГС-60 | |
| Номинальная вместимость, м | 50 | 60 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,25 | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | |
| РГС-50 | РГС-60 | |
| Средний срок службы, лет, не менее | 30 | |
| Условия эксплуатации: | ||
| Температура окружающего воздуха, °С | - 40 до + 40 | |
| Атмосферное давление, кПа | от 84 до 106,7 | |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средств измерений
| Наименование | Количество, шт. | Обозначение |
| Резервуар стальной горизонтальный цилиндрический. | 15 | РГС-50 |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | 15 | РГС-50 |
| Г радуировочная таблица | 15 | |
| Резервуар стальной горизонтальный цилиндрический. | 23 | РГС-60 |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | 23 | РГС-60 |
| Г радуировочная таблица | 23 |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- государственный рабочий эталон единицы длины в диапазоне значений от 0 до 100 м;
- государственный рабочий эталон единицы длины в диапазоне значений от 0 до 30 м;
- государственный рабочий эталон единицы толщины 2 разряда в диапазоне значений от 0,8 до 20 мм;
- государственный рабочий эталон единицы длины 4 разряда в диапазоне значений от 1,6 до 10 м.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
