| Номер в госреестре | 67387-17 |
| Наименование СИ | Комплекты термопреобразователей сопротивления платиновых |
| Обозначение типа СИ | КТС-П |
| Изготовитель | ООО "Термо+", г.Пермь |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты термопреобразователей сопротивления платиновых КТС-П (далее - КТС-П) предназначены для измерений температуры и разности температур жидких и газообразных сред в составе приборов учета тепловой энергии, теплосчетчиков, информационно-измерительных систем учета количества теплоты, а также в составе автоматизированных систем в жилищнокоммунальном хозяйстве.
Принцип работы термопреобразователей (далее - ТС) основан на зависимости электрического сопротивления материала чувствительного элемента ТС от температуры. КТС-П состоит из пары однотипных термопреобразователей сопротивления платиновых с номинальными статическими характеристиками преобразования (НСХ) согласно ГОСТ 6651-2009, подобранных по принципу схожести индивидуальных статических характеристик.
Каждый из термопреобразователей состоит из одного чувствительного элемента, помещенного в защитную арматуру, которая соединена с коммутационной головкой или заканчивается кабельным выводом.
КТС-П используются для измерения разности температур в прямом и обратном трубопроводах, методом непосредственного погружения в среду, не агрессивную по отношению к материалу оболочки чувствительного элемента.

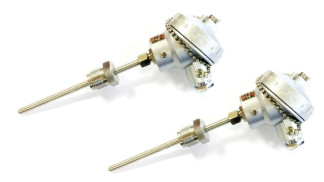

Общий вид КТС-П и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Таблица 1 - Метрологические и технические характеристики комплектов термопреобразователей сопротивления платиновых КТС-П_
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +200 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60751 | Pt100, Pt500, Pt1000 |
| Диапазон измерений разности температур At, °С | от 2(3) до 150 |
| Номинальное значение сопротивления при 0 °C (Ro), Ом | 100;500; 1000 |
| Класс допуска термопреобразователя сопротивления по ГОСТ 6651-2009/МЭК 60751 | АА, А, В |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Допуск ТС по ГОСТ 6651-2009/МЭК 60751, °С (t - значение измеряемой температуры) - для ТС класса допуска АА - для ТС класса допуска А - для ТС класса допуска В | ±(0,10+0,0017 • |t|) ±(0,15+0,002 • |t|) ±(0,30+0,005 • |t|) |
| Пределы допускаемой абсолютной погрешности при измерении разности температур согласованной пары комплекта At, °С: - для класса 1 - для класса 2 | ±(0,05+0,001-At) ±(0,10+0,002- At) |
| Электрическое сопротивление изоляции между цепью чувствительного элемента и защитным корпусом не менее, МОм: - при температуре +20 °С и относительной влажности от 30 до 80 % - при температуре +150 °С | 100 20 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +35 °С, %, не более - максимальное рабочее давление в трубопроводе, МПа | от -30 до +50 95 1,6 |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 | группа N2 |
| Группа климатического исполнения по ГОСТ 15150-69 | С4, Р1 |
| Степень защиты оболочки по ГОСТ 14254-96 | IP65 |
| Средняя наработка на отказ не менее, ч | 65000 |
| Средний срок службы ТС, не менее, лет | 12 |
наносится на термопреобразователи КТС-П в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
| Таблица 2 - Комплектность средства измерений | |||
| Наименование | Обозначение | Кол-во | Примечания |
| Комплект термопреобразователей сопротивления платиновых | КТС-П | 1 комплект (2 ТС) | Согласованная пара термопреобразователей сопротивления платиновых |
| Паспорт | ПСАГ.405211.001 ПС | 1 экз. | На бумажном носителе |
| Руководство по эксплуатации | ПСАГ.405211.001 РЭ | 1 экз. | На партию в один адрес |
| Методика поверки | ПСАГ.405211.001 МП | 1 экз. | |
осуществляется по документу ПСАГ.405211.001МП «Комплекты термопреобразователей сопротивления платиновых КТС-П. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.12.2016 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ПСАГ.405211.001 ТУ «Комплекты термопреобразователей сопротивления платиновых КТС-П. Технические условия».
