| Номер в госреестре | 67393-17 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | AdE-MEL |
| Изготовитель | "Asahi Gauge MFG. CO., Ltd.", Япония |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи давления измерительные AdE-MEL (далее - преобразователи) предназначены для преобразования значений измеряемого давления в жидкостях и газах с высокими температурами в унифицированный электрический выходной сигнал постоянного тока.
Принцип действия преобразователей основан на тензорезистивном принципе измерения, который основан на действии моста Уитстона - четыре тензорезистора нанесены на измерительную мембрану, упругая деформация которой приводит к изменению сопротивлений тензорезисторов и, как следствие, разбалансу моста. Разбаланс мостовой схемы преобразуется электронной схемой в унифицированный аналоговый или цифровой выходной сигнал.
Конструктивно измеритель выполнен в виде единой конструкции и состоит из штуцера, корпуса, ЧЭ и электронного преобразователя.
Защита от несанкционированного вмешательства обеспечивается путем наклеивания знака поверки предотвращающей вскрытие корпуса преобразователя.

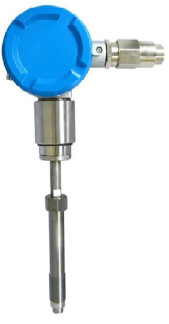

Общий вид преобразователя представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики преобразователей
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, кПа | от -100 до +500 |
| Пределы допускаемой приведенной основной погрешности измерений избыточного давления, % | ±1,0 |
| Пределы допускаемой приведенной дополнительной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, в процентах от верхнего предела измерений, %/10 °С | ±2,0 |
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 |
| - Нормирующим значением для приведенной погрешности является верхний предел диапазона измерений. | |
| Таблица 2 - Основные технические характеристики преобразователей | |
| Наименование характеристики | Значение |
| Тип рабочей измеряемой среды | газ / жидкость |
| Максимальная температура рабочей среды, °С | +350 |
| Электрическое питание преобразователей: | |
| - от источника питания постоянного тока напряжением, В | от 21,6 до 26,4 |
| - от сети переменного тока напряжением, В, частотой 50 Гц | от 198 до 242 |
| Наименование характеристики | Значение |
| Потребляемая мощность: | |
| - при питании от сети переменного тока, В • А, не более | 5 |
| - при питании от источника постоянного тока, В • А, не более | |
| Г абаритные размеры (длина х глубина х высота), мм, не более | 277 х 129 х 241 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -20 до +50 |
| - относительная влажность при температуре + 30 °С, % | от 30 до 85 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок эксплуатации, лет, не менее | 20 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Преобразователи давления измерительные AdE-MEL, зав. №№ 76301000, 76301001, 76301002, 76301003, 76301004 | AdE-MEL-V24d-P14 | 1 |
| Преобразователи давления измерительные AdE-MEL. Руководство по эксплуатации | - | 1 |
| Преобразователи давления измерительные AdE-MEL. Паспорт | - | 1 |
осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Манометры цифровые ДМ5002М, ДМ5002Вн. Регистрационный номер в Федеральном информационном фонде № 49867-12.
Манометры цифровые МО-05. Регистрационный номер в Федеральном информационном фонде № 54409-13.
Микроманометры МКВ-250-0,02. Регистрационный номер в Федеральном информационном фонде № 968-74.
Микроманометры ММ-250. Регистрационный номер в Федеральном информационном фонде № 1182-58.
Вольтметры универсальные В7-77. Регистрационный номер в Федеральном информационном фонде № 24227-03.
Магазины сопротивления Р4831. Регистрационный номер в Федеральном информационном фонде № 6332-77.
Амперметры и вольтметры цифровые 3010. Регистрационный номер в Федеральном информационном фонде № 27219-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде наклейки, наносится на преобразователь в соответствии с рисунком
2 и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия Техническая документация изготовителя
