| Номер в госреестре | 67397-17 |
| Наименование СИ | Установки поверочные автоматизированные |
| Обозначение типа СИ | УПА |
| Изготовитель | ООО "Инжиниринговая компания "Метрологические системы", г.Казань |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные автоматизированные УПА предназначены для измерений, воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема протекающей жидкости.
Принцип действия установок поверочных автоматизированных УПА основан на воспроизведении массового и объемного расходов, массы и объема протекающей жидкости, создаваемых с помощью насосных агрегатов или гидростатическим способом, и измерении расхода и количества протекающей жидкости средствами измерений.

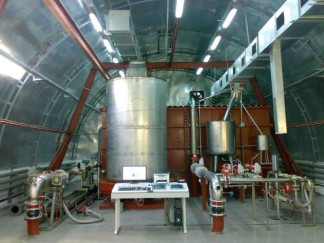

Установки поверочные автоматизированные УПА состоят из средств измерений массового и/или объемного расходов, массы и/или объема протекающей жидкости, средств измерений температуры и давления измеряемой среды, средств измерений температуры, давления, влажности окружающей среды, накопительного резервуара, системы подготовки, подачи и стабилизации измеряемой среды, измерительных линий, системы управления, регулирования, сбора и обработки информации.
В качестве средств измерений массового и объемного расходов, массы и объема протекающей жидкости в составе установок поверочных автоматизированных УПА могут применяться: весоизмерительные устройства на базе весов и/или датчиков весоизмерительных тензорезисторных фирмы «Mettler-Toledo (Albstand) Gmbh», фирмы «Sartorius Mechatronics T&H GmbH», расходомеры (расходомеры-счетчики, расходомеры, преобразователи массового и/или объемного расхода жидкости) фирмы «Siemens Flow Instruments A/S», фирмы «Siemens
S.A.S», фирмы «Endress+Hauser Flowtec AG», фирмы «Endress+Hauser GmbH + Co. KG», фирмы «Krohne Altometer», фирмы «KROHNE Ltd», фирма «Emerson Process Management».
Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительный участок и расходомеры установки. Далее, в зависимости от метода измерений, рабочая жидкость направляется обратно в накопительный резервуар или через устройство переключения потока, на весоизмерительное устройство. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых средств измерений и средств измерений установки.
Установки выпускаются в нескольких модификациях, отличающихся диапазонов воспроизводимых расходов, классом точности, составом средств измерений.
_Установки поверочные автоматизированные УПА маркируются следующим образом:
| Установки поверочные автоматизированные УПА | xxxx | -хх | -x | -хх | -x |
| 1 | 2 | 3 | 4 | 5 | 6 |
1 - наименование и тип;
2 - максимальный воспроизводимый расход, т/ч (м /ч);
3 - наличие весоизмерительных устройств (ВУ), при отсутствии указывают «00»;
4 - класс весоизмерительных устройств (А, Б), при отсутствии указывают «0»;
5 - наличие расходомеров, применяемых в качестве средств измерений (расходомеры массовые (МР), расходомеры объемные (ОР)), при использовании в качестве вспомогательных средств измерений указывают «00».
6 - класс точности расходомеров (А, Б).
Пломбирование установок поверочных автоматизированных УПА осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения расходомеров установки. Средства измерения условий окружающей и измеряемой сред пломбируются в соответствии с описанием типа на конкретное средство измерения. Места пломбирования фланцевых соединений расходомеров установки приведены на рисунке 3.
автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами системы измерений, управления и регулирования.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационное наименование ПО | УПА |
| Номер версии (идентификационный номер) ПО | 1.0хх |
| Цифровой идентификатор ПО | - |
Программное обеспечение установок поверочных автоматизированных УПА универсально для всех исполнений. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Программное обеспечение не влияет на метрологические характеристики установок поверочных автоматизированных УПА.
Таблица 2 - Метрологические и технические характеристики
| Наименование | Класс точности | |
| А | Б | |
| 1 | 2 | 3 |
| Диапазон воспроизводимых расходов, т/ч (м3/ч), при применении в качестве средств измерений: - весоизмерительных устройств - расходомеров массовых - расходомеров объемных | от 0,01 до 700 от 0,01 до 2100 от 0,01 до 2100 | |
| Пределы допускаемой относительной погрешности установок при применении весоизмерительных устройств, %: - при измерении массы жидкости - при измерении массового расхода жидкости - при измерении объема жидкости - при измерении объемного расхода жидкости | ±0,04 ±0,05 ±0,045 ±0,055 | ±0,07 ±0,08 ±0,075 ±0,085 |
| Пределы допускаемой относительной погрешности установок при применении расходомеров массовых, %: - при измерении массового и объемного расходов жидкости, массы и объема жидкости | ±0,065 | ±0,1 |
| Пределы допускаемой относительной погрешности установок при применении расходомеров-счетчиков объемных, % - при измерении объема и объемного расхода жидкости | ±0,15 | ±0,3 |
| Номинальный диаметр поверяемых средств измерений, | от DN 4 до DN 600 | |
| Количество одновременно поверяемых средств измерений, штук | от 1 до 10 | |
| Измеряемая среда Температура измеряемой среды, оС Давление измеряемой среды, МПа | вода по СанПиН 2.1.4.1074-2001 от +10 до +30 от 0,1 до 1,6 | |
| Параметры электрического питания: Напряжение питания, В Частота, Гц | 380 ±38/220 ±22 50 ±1 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 107 | |
| Средний срок службы установки, лет | 12 | |
наносится на маркировочную табличку, закрепленную на лицевой части коммутационного шкафа системы управления, регулирования, сбора и обработки информации в верхнем правом углу в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Количество |
| Установка поверочная автоматизированная УПА | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 0473-1-2016 | 1 экз. |
осуществляется по документу МП 0473-1-2016 «Инструкция. ГСИ. Установки поверочные автоматизированные УПА. Методика поверки», утвержденному ФГУП «ВНИИР» 29.09.2016 г. Основные средства поверки:
- Государственный первичный эталон единиц массового и объемного расходов жидкости ГЭТ 63-2013;
- Государственный первичный специальный эталон единицы объемного и массового расхода воды ГЭТ 119-2010;
- вторичный эталон по ГОСТ 8.142-2013 и (или) ГОСТ 8.374-2013;
- рабочий эталон 1 разряда по ГОСТ 8.142-2013 и (или) ГОСТ 8.374-2013;
- рабочий эталон единицы массы 2 разряда с номинальными значениями от 1 -10-6 до 20 кг по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы», в состав которого входит компаратор массы на 20 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также на пломбы, установленные на фланцевые соединения расходомеров установки.
приведены в эксплуатационном документе.
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ТУ 4213-005-77189019-2016 Установки поверочные автоматизированные УПА. Технические условия
