| Номер в госреестре | 67399-17 |
| Наименование СИ | Анализаторы растворенного водорода |
| Обозначение типа СИ | МАРК-509 |
| Изготовитель | Общество с ограниченной ответственностью "ВЗОР" (ООО "ВЗОР"), г. Нижний Новгород |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы растворенного водорода МАРК-509 предназначены для измерений массовой концентрации растворенного в воде водорода (КРВ) и температуры воды.
Анализаторы растворенного водорода МАРК-509 (в дальнейшем анализаторы) - это двухканальные измерительные приборы, состоящие из блока преобразовательного и датчиков водородных ДВ-509.
Для измерений содержания КРВ в анализаторах используются амперометрические датчики водородные ДВ-509 проточно-погружного типа, работающие по принципу полярографической ячейки закрытого типа.
Анализатор выпускается в следующих исполнениях:
- МАРК-509, МАРК-509/36 с блоком преобразовательным щитового исполнения и датчиками водородными ДВ-509;
- МАРК-509/1, МАРК-509/36 с блоком преобразовательным настенного исполнения и датчиками водородными ДВ-509.
В зависимости от исполнения анализатора питание блока преобразовательного может осуществляться от сети переменного тока 220 В, 50 Гц (МАРК-509, МАРК-509/1) либо 36 В, 50 Гц (МАРК-509/36, МАРК-509/1/36).
Блок преобразовательный выполнен в металлическом корпусе со степенью защиты от воздействия окружающей среды IP65, погружаемая часть датчиков водородных ДВ-509 имеет степень защиты от воздействия окружающей среды IP68.
Блок преобразовательный - микропроцессорный, осуществляющий отображение результатов измерений КРВ и температуры анализируемой среды, которые выводятся на экран графического ЖК индикатора (в дальнейшем индикатор). При этом возможны режимы индикации одного из каналов либо режим одновременной индикации двух каналов измерений.
Каждый датчик оснащен микросхемой энергонезависимой памяти, в которой изначально записаны параметры термодатчика, запоминаются вводимые с блока преобразовательного значения длины кабельной вставки, а также параметры градуировки.
Для компенсации температуры контролируемой среды в анализаторах применяется автоматическая температурная коррекция с использованием термодатчика, размещенного в одном корпусе с датчиком водорода.
Для учета атмосферного давления при градуировке анализаторов по водородной среде используется встроенный датчик атмосферного давления.
Датчик водородный может быть удален с помощью кабельной вставки от блока преобразовательного на расстояние до 100 м.
Анализаторы осуществляют обмен информацией по интерфейсу RS-485.
Градуировка анализатора производится по эталонной водородной среде.

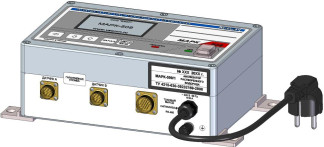

Общий вид анализатора МАРК-509 и его составных частей показан на рисунке 1.
Схема пломбирования от несанкционированного доступа к элементам конструкции, обозначение места нанесения знака поверки представлены на рисунке 2.
Анализаторы функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений, осуществлять обмен информацией по интерфейсу RS-485.
Запись метрологически значимого программного компонента производится в процессе изготовления анализаторов с помощью специальных программных средств. Конструкция анализаторов исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: | |
| - для платы индикации | 509I.430.01.05 |
| - для платы усилителя | 509U.430.01.09 |
| Номер версии (идентификационный номер) ПО: | |
| - для платы индикации | 01.05 |
| - для платы усилителя | 01.09 |
| Цифровой идентификатор ПО: | |
| - для платы индикации | 0хD45С9710 |
| - для платы усилителя | 0х03F3016В |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений: | |
| - КРВ, мкг/дм3 | от 0 до 2000 |
| - температуры анализируемой среды, °С | от 0 до +70 |
| Диапазон унифицированного электрического выходного сигнала постоянного тока (далее выходной ток), мА: - на нагрузке, не превышающей 500 Ом - на нагрузке, не превышающей 2 кОм | от 4 до 20 от 0 до 5 |
| Пределы допускаемой основной абсолютной погрешности анализатора при измерении КРВ при температуре анализируемой среды +(20,0±0,2) °С и температуре окружающего воздуха от +15 до +25 °С, мкг/дм : | |
| - по индикатору | ±(3,0+0,04-С) |
| - по токовому выходу | ±[(3,0+0,002 • СэНаи)+0,04 • С] |
| Пределы допускаемой основной абсолютной погрешности анализатора при измерении температуры анализируемой среды при температуре окружающего воздуха +15 до +25 °С, °С | ±0,3 |
| Пределы допускаемой дополнительной абсолютной погрешности анализатора: а) обусловленной изменением температуры анализируемой среды, на каждые ±5 °С от нормальной (20,0±0,2) °С в пределах рабочего диапазона температур от 0 до +70 °С при измерении КРВ по индикатору и по токовому выходу, мкг/дм3 | ±(0,3+0,015-С) |
| Наименование характеристики | Значение |
| б) обусловленной изменением температуры окружающего воздуха, на каждые ±10 °С от нормальной +15 до +25°С в пределах рабочего диапазона температур от +5 до +50 °С: | |
| 1) при измерении КРВ, мкг/дм : | |
| - по индикатору - по токовому выходу | ±(0,4+0,002 С) ±[(0,4+0,002- Сдиап)+0,002- C ] |
| 2) при измерении температуры анализируемой среды, °С | ±0,1 |
| Время установления показаний анализатора при измерении КРВ to,9, мин, не более | 2 |
| Время установления показаний анализатора при измерении КРВ tv, мин, не более | 40 |
| Время установления показаний анализатора при измерении температуры анализируемой среды t0,9, мин, не более | 7 |
| Время установления показаний анализатора при измерении температуры анализируемой среды ty, мин, не более | 20 |
| Время прогрева и установления теплового равновесия ч, не более | 0,5 |
| Нестабильность показаний анализатора за время 8 ч, мкг/дм3, не более: - по индикатору | ±(1,5+0,02-С) |
| - по токовому выходу | ±(1,5+0,001- Сэ„а«)+0,02 • С] |
| где С - измеренное значение КРВ, мкг/дм3; Сдиап - значение верхнего предела 3 запрограммированного диапазона измерений КРВ по токовому выходу, мкг/дм . | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: а) напряжение переменного тока, В: - для анализатора исполнений МАРК-509, МАРК-509/1 - для анализатора исполнений МАРК-509/36, МАРК-509/1/36 б) частота переменного тока, Гц | 220:f3 36 + 4 50±1 |
| Потребляемая мощность при номинальном значении напряжения питания, | 10 |
| В А, не более | |
| Габаритные размеры, мм, не более: | |
| а) блок преобразовательный щитового исполнения (без кабеля) | |
| - высота | 100 |
| - ширина | 146 |
| - длина | 252 |
| б) блок преобразовательный настенного исполнения (без кабеля) | |
| - высота | 95 |
| - ширина | 170 |
| - длина | 266 |
| в) датчик водородный ДВ-509 (без кабеля) | |
| - диаметр | 30 |
| - длина | 135 |
| Наименование характеристики | Значение |
| Масса, кг, не более: - блок преобразовательный - датчик водородный ДВ-509 (без кабеля) | 2,60 0,10 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С и более низких температурах без конденсации влаги, %, не более - атмосферное давление, кПа | от +5 до +50 80 от 84,0 до 106,7 |
| Параметры анализируемой среды: - температура, °С - давление, МПа, не более - рН | от 0 до +70 0 от 4 до 12 |
| Средний срок службы анализатора, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 40000 |
наносится с внешней стороны на заднюю панель блока преобразовательного щитового исполнения и нижнюю поверхность блока преобразовательного настенного исполнения методом наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество, штук, на исполнение МАРК- | |||
| 509 | 6 m 0 5 | 0 5 | 509/1/36 | ||
| Блок преобразовательный | ВР50.01.000 | 1 | - | - | - |
| ВР50.01.000-01 | - | 1 | - | - | |
| ВР50.01.000-02 | - | - | 1 | - | |
| ВР50.01.000-03 | - | - | - | 1 | |
| Датчик водородный ДВ-509 | * | * | * | * | |
| - без кабельной вставки; | ВР50.02.000 | ||||
| - с кабельной вставкой.** | ВР50.02.000-01 | ||||
| Комплект монтажных частей | ВР37.03.000 | 1 | 1 | 1 | 1 |
| Комплект монтажных частей | ВР49.06.000 | 1 | 1 | - | - |
| Руководство по эксплуатации | ВР50.00.000РЭ | 1 | 1 | 1 | 1 |
| Паспорт | ВР50.00.000ПС | 1 | 1 | 1 | 1 |
| Примечания: * Количество по согласованию с заказчиком, но не более двух. | |||||
| ** Длина по согласованию с заказчиком (от 1 до 99 м) | |||||
осуществляется по документу ВР50.00.000РЭ «Анализатор растворенного водорода МАРК-509. Методика поверки», приложение А, утвержденному ФБУ «Нижегородский ЦСМ» 23.01.2017 г.
Основные средства поверки:
- водородно-азотные поверочные газовые смеси (ПГС) - ГСО 10651-2015 1 разряда с объемной долей водорода: от 10 до 19 %; от 58,0 до 69,0 %; от 97,0 до 99,0 %;
- термометр лабораторный электронный ЛТ-300 (регистрационный номер 61806-15). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на блок преобразовательный.
приведены в эксплуатационном документе.
ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия.
ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода).
ТУ 4215-030-39232169-2008 Анализатор растворенного водорода МАРК-509. Технические условия.
