| Номер в госреестре | 67445-17 |
| Наименование СИ | Измерители напряженности магнитного поля |
| Обозначение типа СИ | Gauss- / Teslameter FH |
| Изготовитель | "Magnet-Physik Dr. Steingroever GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 10.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители напряженности магнитного поля Gauss- / Teslameter FH (далее - тесламетры) предназначены для измерения индукции и напряженности постоянного (DC), переменного (AC-RMS) и импульсного (DC-Peak) магнитных полей с помощью датчиков Холла.
Принцип действия тесламетров основан на методе измерения индукции (напряженности) магнитного поля преобразователем Холла.
Тесламетры измеряют индукцию постоянного и переменного магнитного поля в гауссах (Гс) или в теслах (Тл) и напряженность постоянного и переменного магнитного поля -в амперах на метр (A/м). В режиме DC дисплей отображает значение индукции (напряженности) постоянного магнитного поля по показаниям датчика со знаком (ориентация поля) и соответствующей единицей измерения. В режиме AC-RMS дисплей отображает среднеквадратичное значение индукции (напряженности) магнитного поля по показаниям датчика. В режиме DC-Peak дисплей отображает значение индукции (напряженности) импульсного магнитного поля. Результаты измерений можно передавать по последовательному интерфейсу.
Тесламетр состоит из электронного блока и датчика с преобразователем Холла.
Тесламетры выпускаются в следующих модификациях: FH 51, FH 54 и FH 55. Основные отличия модификаций заключается в конструктивном исполнении электронного блока и метрологических характеристиках. Модели FH 51 и FH 54 компактные, ручные и переносные. Модель FH 55 предназначена для проведения измерений в лабораторных условиях. Модели FH 54 и FH 55 оснащены интерфейсом RS 232. Общий вид тесламетров с датчиками представлен на рисунке 1.
Тесламетр может работать с двумя стандартными типами датчиков: поперечными и осевыми. Схематический вид датчиков представлен на рисунке 2. Поперечный датчик имеет преобразователь Холла, установленный параллельно оси датчика, и измеряет напряженность магнитных полей, перпендикулярных оси датчика. Осевой датчик имеет преобразователь Холла, установленный перпендикулярно оси датчика, и измеряет напряженность магнитных полей, параллельных оси датчика.
Пломбирование измерителей напряженности магнитного поля Gauss- / Teslameter FH не предусмотрено.
(в)

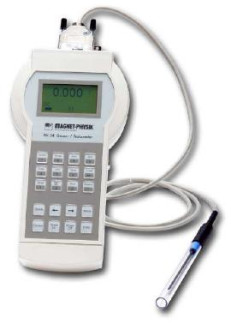

Рисунок 1 - Общий вид тесламетров с датчиками (а - FH 51, б - FH 54, в - FH 55)
(а) (б)
Тесламетры имеют встроенное программное обеспечение (ПО), предназначенное для управления. Модели FH 54 и FH 55 оснащены портами RS232 для передачи данных на внешнее устройство.
ПО тесламетров - встроенное, загружается при изготовлении тесламетров изготовителем (прошивка микроконтроллера). В процессе эксплуатации изменение ПО исключено.
Уровень защиты ПО тесламетров от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| FH 51 | FH 54 | FH 55 | |
| Идентификационное наименование ПО | FH 51 | FH 54 | FH 55 |
| Номер версии (идентификационный номер) ПО | - | - | - |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| FH 51 | FH 54 | FH 55 | |
| Диапазон показаний (в режимах: DC, AC-RMS, DC-Peak): - магнитной индукции, Тл Гс - напряженности поля, кА/м | от 2 10-4 до 2 от 200 до 2104 от 16 до 1600 | от 3 10-5 до 30 от 0,3 до 3 105 от 24 10-3 до 24000 | от 3 10-5 до 30 от 0,3 до 3 105 от 24 10-3 до 24000 |
| Диапазон измерений (в режимах: DC, AC-RMS, DC-Peak): - магнитной индукции, Тл | от 2 10-4 до 2 | от 3 10-3 до 2 | от 3 10-3 до 2 |
| Гс | от 200 до 2104 | от 30 до 2104 | от 30 до 2104 |
| - напряженности поля, кА/м | от 16 до 1600 | от 2,4 до 1600,0 | от 2,4 до 1600,0 |
| Пределы допускаемой относительной погрешности измерений магнитной индукции, напряженности поля, % - режим DC | ± 3,0 | ± 1,5 | ± 1,5 |
| - режим AC-RMS | ± 3,5 | ± 2,0 | ± 2,0 |
| - режим DC-Peak | ± 6,5 | ± 5,0 | ± 5,0 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | ||
| FH 51 | FH 54 | FH 55 | |
| Параметры электрического питания: | |||
| - напряжение, В | 4х1,5 В (АА) | 5х1,5 В (АА) или 220±22В | 220±22В |
| - частота, Гц | 50±0,5 Гц | 50±0,5 Гц | |
| Габаритные размеры электронного блока, мм, не более | |||
| - длина | 228 | 266 | 248 |
| - ширина | 70/117 | 90/144 | 180 |
| - высота | 47 | 60 | 100 |
| Общая масса, кг, не более | 0,5 | 0,5 | 2,0 |
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от +10 до +40 | от +10 до +40 | от 10 до 40 |
| - относительная влажность, % | от 0 до 70 | от 0 до 70 | от 0 до 70 |
| - атмосферное давление, кПа | от 86 до 106 | от 86 до 106 | от 86 до 106 |
наносится на инструкцию по эксплуатации методом наклейки, типографским способом или иным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт. |
| Измеритель напряженности магнитного поля Gauss- / Teslameter FH: | ||
| - электронный блок | FH 51 (54, 55) | 1 |
| - датчик* | - | 1* |
| Инструкция по эксплуатации | ИЭ | 1 |
| ГСИ. Измерители напряженности магнитного поля Gauss- / Teslameter FH. Методика поверки | МП 84-261-2015 | 1 |
| * - количество и тип датчиков (поперечный, осевой) определяется требованиями заказчика | ||
осуществляется по документу МП 84-261-2015 «ГСИ. Измерители напряженности магнитного поля Gauss- / Teslameter FH. Методика поверки», утвержденному ФГУП «УНИИМ» 29.12.2016 г. Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.030-2013 - измеритель магнитной индукции Ш1-9, рег.№ 9335-83;
- рабочий эталон 3-го разряда по Приказу Росстандарта от 15.02.2016 г. № 146
- катушка электрического сопротивления Р321 с номинальным значением 0,1 и 1,0 Ом, рег.№1162-58;
- вольтметр универсальный GDM - 8246, рег.№ 34295-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик тесламетров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 15.02.2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции.
ГОСТ 8.303 - 78 ГСИ. Тесламетры постоянных магнитных полей в диапазоне (0,01 - 2) Т. Методы и средства поверки.
Техническая документация фирмы Magnet-Physik Dr. Steingroever GmbH.
