Номер в госреестре | 67446-17 |
Наименование СИ | Комплекс измерительно-вычислительный стенда 15 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов |
Обозначение типа СИ | ИВК-15 СИКК |
Изготовитель | ООО "ИнСис Лтд", г.Москва |
Год регистрации | 2017 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Комплекс измерительно-вычислительный стенда 15 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов «ИВК-15 СИКК» (далее - ИВК) предназначен для измерений: напряжения и силы постоянного тока, частоты переменного тока и сопротивления постоянному току, а также для регистрации и отображения результатов измерений и расчетных величин.
Принцип действия ИВК основан на измерении параметров датчиками физических величин, не входящих в состав ИК, преобразовании их в электрические сигналы, преобразовании электрических сигналов в цифровой код с помощью системы сбора данных (ССД) и передаче цифровой информации в персональный компьютер (сервер) для дальнейшего её использования.
Конструктивно ИВК представляет собой автоматизированное рабочее место, рассчитанное на работу трех операторов и двенадцать шкафов ССД с установленными в них модулями стандартов PXI, SCXI, CRIO (шкафы приборные 1, 2, шкафы датчиков давления 1, 2,
3, 4, шкафы термопарные 1, 2, шкафы аналоговых сигналов 1, 2, шкаф расходомерного коллектора и шкаф синхронизации и точного времени), объединенных локальной сетью Ethernet.
Функционально ИВК состоит из измерительных каналов (ИК):
ИК напряжения постоянного тока;
ИК сопротивления постоянному току;
ИК силы постоянного тока;
ИК частоты переменного тока.
По условиям эксплуатации ИВК удовлетворяет требованиям группы B1 климатического исполнения по ГОСТ Р 52931-2008 с диапазоном рабочих температур от плюс 15 до плюс 35 °С и относительной влажностью воздуха от 30 до 80 % при температуре плюс 25 °С без предъявления требований по механическим воздействиям.
Защита от несанкционированного доступа к компонентам системы обеспечивается закрыванием шкафов на специализированные встроенные замки.
Общий вид составных частей средства измерений, место нанесения знака утверждения типа представлены на рисунках 1.. .13.

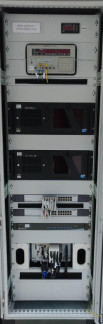

Рисунок 2 - Шкаф приборный 2
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО (ОПО) входит операционная система Windows 7 (32-разрядная) и программные утилиты «Система записи» и «Панель управления».
В состав функционального ПО (ФПО) входит:
1. Сервер параметров (StendServer.exe) центральный модуль, который в реальном масштабе времени выполняет следующие функции:
- непрерывный прием измеренных данных от всех ССД;
- вычисление расчетных параметров в соответствии с заданными формулами и полиномами;
- запись измеренных и расчетных данных в файлы;
- передачу значений измеренных и расчетных параметров клиентам верхнего уровня;
- прием и передачу служебно-информационных сообщений.
2. Библиотека настройки аппаратной части ИК (ПО ССД - ssd_pxi_rt.dll, ssd_9203.rtexe, ssd_9214.rtexe, ssd_9217.rtexe, ssd_9203_17.rtexe) выполняет следующие функции:
- настройку аппаратной части ИК в соответствии с конфигурацией;
- выполнение опроса ИК с заданной периодичностью и передачу измеренных данных на сервер в реальном масштабе времени.
3. ПО метрологических исследований (Metrology.exe) предназначено для выполнения поверок и контроля точности ИК, а также для формирования протоколов метрологических испытаний.
ФПО системы имеет метрологически значимую часть. Алгоритм вычисления идентификатора ПО - MD5.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационное наименование ПО | StendServer.exe | ssd_pxi_rt.dll | ssd9203 _startup.rtexe |
Номер версии (идентификационный номер) ПО | 1.59.1.259 | 1.15.17 | 2.16 |
Цифровой идентификатор ПО | de1dff698ba79318e27 8e7b628dc6309 | 9f81fc1f13a8e72f44f8 a1c201d482da | 364a2ba0edd062bce8 0d486fb40ce4a3 |
Другие идентиф икационные данные, если имеются | Сервер параметров | Библиотека настройки аппаратной части ИК | Библиотека настройки аппаратной части ИК |
Идентификационное наименование ПО | ssd9214 _startup.rtexe | ssd9217 _startup. rtexe | ssd0317_startup.rtexe |
Номер версии (идентификационный номер) ПО | 2.16 | 2.16 | 2.16 |
Цифровой идентификатор ПО | 12a424baac5ff8b0633 5267f0c972c44 | 37b4747211ec2b78db3 8d92bf782078e | 46852679b5cdabcbc33 5e51e5434fa6f |
Другие идентиф икационные данные, если имеются | Библиотека настройки аппаратной части ИК | Библиотека настройки аппаратной части ИК | Библиотека настройки аппаратной части ИК |
Продолжение таблицы 1
Идентификационное наименование ПО | Metrology.exe |
Номер версии (идентификационный номер) ПО | 3.12.2 |
Цифровой идентификатор ПО | 3a932363cfb5ace5097b9175f3cc7d81 |
Другие идентификационные данные, если имеются | ПО метрологических исследований |
Таблица 2 - Метрологические характеристики
Наименование измеряемого параметра | Диапазон измерений | Пределы допускаемой приведенной погрешности измерений | Количество ИК |
ИК напряжения постоянного тока | |||
Напряжение постоянного тока, соответствующее значениям температуры | от -2 до +55 мВ | ±0,05 % от верхнего предела измерений (ВП) | 192 |
Напряжение постоянного тока, соответствующее значениям виброскорости | от 0 до 5 В | ±0,05 % от ВП | 12 |
Напряжение постоянного тока | от 0 до 10 В | ±0,05 % от ВП | 8 |
ИК сопротивления постоянному току | |||
Сопротивление постоянному току, соответствующее значениям температуры | от 40 до 100 Ом | ±0,05 % от ВП | 40 |
от 80 до 200 Ом | ±0,05 % от ВП | 40 | |
ИК силы постоянного тока | |||
Сила постоянного тока | от 4 до 20 мА | ±0,05 % от ВП | 224 |
ИК частоты переменного тока | |||
Частота переменного тока | от 10 до 30000 Гц | ±0,02 % от ВП | 24 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±2 |
Потребляемая мощность, В А, не более | 6000 |
Продолжение таблицы 3
Наименование характеристики | Значение |
Г абаритные размеры составных частей средства измерений, мм, не более | (ГхШхВ) |
- шкаф приборный 1 | 800x600x1951 |
- шкаф приборный 2 | 800x600x1951 |
- шкаф датчиков давления 1 | 400x600x1300 |
- шкаф датчиков давления 2 | 400x600x1300 |
- шкаф датчиков давления 3 | 400x600x1300 |
- шкаф датчиков давления 4 | 400x600x1300 |
- шкаф термопарный 1 | 400x600x1300 |
- шкаф термопарный 2 | 400x600x1300 |
- шкаф аналоговых сигналов 1 | 400x600x1300 |
- шкаф аналоговых сигналов 2 | 400x600x1300 |
- шкаф расходомерного коллектора | 300x500x500 |
- рама монтажная расходомерного коллектора | 342x742x864 |
- шкаф синхронизации и точного времени | 702x630x478 |
- рабочее место | 905x1800x1485 |
Масса составных частей, кг, не более | |
- шкаф приборный 1 | 200 |
- шкаф приборный 2 | 200 |
- шкаф датчиков давления 1 | 100 |
- шкаф датчиков давления 2 | 100 |
- шкаф датчиков давления 3 | 100 |
- шкаф датчиков давления 4 | 100 |
- шкаф термопарный 1 | 100 |
- шкаф термопарный 2 | 100 |
- шкаф аналоговых сигналов 1 | 100 |
- шкаф аналоговых сигналов 2 | 100 |
- шкаф расходомерного коллектора | 50 |
- рама монтажная расходомерного коллектора | 50 |
- шкаф синхронизации и точного времени | 35 |
- рабочее место | 150 |
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +35 от 30 до 80 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом и на шкафы приборные 1, 2, шкафы датчиков давления 1, 2, 3, 4, шкафы термопарные 1, 2, шкафы аналоговых сигналов 1, 2, шкаф расходомерного коллектора и на шкаф синхронизации и точного времени в виде наклеек.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Комплекс стенда 15 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов измерительновычислительный «ИВК-15 СИКК» | ИНСИ.425843.000.00 | 1 шт. |
Наименование | Обозначение | Количество |
Программное обеспечение на CD-диске | - | 1 шт. |
Руководство по эксплуатации | ИНСИ.425843.000.00 РЭ | 1 экз. |
Руководство оператора | ИНСИ.425843.000.00 РО | 1 экз. |
Методика поверки | ИНСИ.425843.000.00 МП | 1 экз. |
Формуляр | ИНСИ.425843.000.00 ФО | 1 экз. |
осуществляется по документу ИНСИ.425843.000.00 МП «Инструкция. Комплекс измерительновычислительный стенда 15 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов «ИВК-15 СИКК». Методика поверки», утвержденному ООО «КИА» 09 февраля 2017 г.
Основные средства поверки:
- калибратор многофункциональный MCX-II-R (рег. № 21591-07): диапазон воспроизведения напряжения постоянного тока от минус 10 до 100 мВ, пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ±(0,003 % от показаний + 0,005 мВ); диапазон воспроизведения напряжения постоянного тока от 0 до 12 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ±(0,004 % от показаний + 0,0003 В); диапазон измерения силы постоянного тока от 0 до 52 мА, пределы допускаемой абсолютной погрешности измерения силы постоянного тока ±(0,0001 % от показаний + 0,003 мА);
- магазин электрических сопротивлений Р4834 (рег. № 11326-90): диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 1 МОм, класс точности 0,02;
- генератор сигналов произвольной формы 33220А (рег. № 32993-09): диапазон воспроизведения частоты от 1 мкГц до 20 МГц, пределы допускаемой относительной погрешности воспроизведения частоты ±2-10-5.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверки в виде оттиска клейма.
приведены в эксплуатационном докумете.
Нормативные документы, устанавливающие требования к комплексу измерительновычислительному стенда 15 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов «ИВК-15 СИКК»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 ^ 30 А
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
