| Номер в госреестре | 67460-17 |
| Наименование СИ | Ваттметры поглощаемой мощности СВЧ |
| Обозначение типа СИ | NRP18S-10, NRP18S-20, NRP18S-25 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 10.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Ваттметры поглощаемой мощности СВЧ NRP18S-10, NRP18S-20, NRP18S-25 предназначены для измерений мощности СВЧ непрерывных и модулированных колебаний в коаксиальном тракте.
Поступающая на вход ваттметров поглощаемой мощности СВЧ NRP18S-10, NRP18S-20, NRP18S-25 мощность СВЧ ослабляется во входном аттенюаторе, который используется для расширения верхнего предела измеряемой мощности, и затем поглощается нагрузкой, в качестве которой используются диодные детекторы. В диодных детекторах мощность СВЧ преобразуется в напряжение постоянного тока, которое усиливается и аналого-цифровым преобразователем преобразуется в цифровой код. При этом диапазон измерений мощностей разбит на поддиапазоны, в каждом из которых диодный детектор используется в квадратичном режиме.
В качестве индикаторного блока при проведении измерений используются индикаторные (измерительные) блоки серии NRP2 или любой персональный компьютер, работающий под управлением операционной системы «Windows», с интерфейсом USB; также могут использоваться средства измерений производства фирмы «Rohde & Schwarz GmbН & ^. KG» (при наличии в их составе специальных программных и аппаратных опций): анализаторы спектра серий FSL, FSV, FSW; векторные анализаторы цепей серий ZVA, ZNB, ZVL; генераторы сигналов серий SMA, SMB, SMBV, SMW, SMF; SMC.
Конструктивно ваттметры поглощаемой мощности СВЧ NRP18S-10, NRP18S-20, NRP18S-25 выполнены в малогабаритном пластиковом корпусе и оснащены СВЧ входным разъемом, разъемом синхронизации, а также интерфейсом, совместимым с USB через адаптер NRP-ZKU.

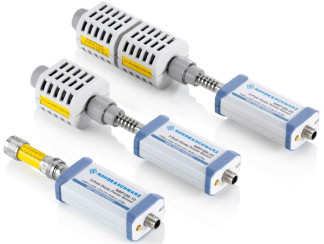

Общий вид ваттметров поглощаемой мощности СВЧ NRP18S-10, NRP18S-20, NRP18S-25 и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Программное обеспечение «Power Viewer Plus» предназначено для работы с ваттметрами поглощаемой мощности СВЧ NRP18S-10, NRP18S-20, NRP18S-25 и не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Power Viewer Plus |
| Номер версии (идентификационный номер) ПО | Версия 9.0 и выше |
| Цифровой идентификатор ПО | нет данных |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон частот, Гц | от 10106 до 18109 | |
| Диапазон измерений мощности, мВт | NRP18S-10 | от 110-6 до 2103 |
| NRP18S-20 | от 110-5 до 1,5104 | |
| NRP18S-25 | от 3 10-5 до 3 104 | |
| КСВН1 входа, в диапазонах частот, не более | ||
| от 10 МГц до 2,4 ГГц включ. | 1,14 | |
| св. 2,4 до 8 ГГц включ. | 1,25 | |
| св. 8 до 12,4 ГГц включ. | 1,30 | |
| св. 12,4 до 18 ГГц включ. | 1,41 | |
| Пределы допускаемой относительной погрешности | ||
| измерения мощности при доверительной вероятности 95 %, | ||
| без учета погрешности рассогласования, в диапазонах, % 2 3 от 110" до 110 мВт включ. | ±4,0 | |
| св. 110 до 310 мВт включ. | ±7,0 | |
| 1 где КСВН - коэффициент стоячей волны напряжения | ||
| Наименование характеристики | Значение | |
| Соединитель входа | Тип N «вилка» | |
| Масса, кг, не более | 0,5 | |
| Г абаритные размеры, мм | NRP18S-10 | 48x30x184 |
| NRP18S-20 | 53x46x252 | |
| NRP18S-25 | 53x46x310 | |
| Напряжение питания постоянного тока, В | плюс 5 | |
| Рабочие условия применения: Температура окружающего воздуха, °С Относительная влажность воздуха при плюс 20 °С, %, не более | от +15 до +35 80 | |
| Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от -40 до +85 80 | |
| Средняя наработка на отказ, лет | 8 | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ваттметры поглощаемой мощности СВЧ NRP18S-10, NRP18S-20, NRP18S-25 | 1 шт. | |
| Опции интерфейсных кабелей (NRP-ZKU, NRP-ZK6) | по отдельному заказу | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-4219-441-2017 | 1 экз. |
осуществляется по документу РТ-МП-4219-441-2017 «ГСИ. Ваттметры поглощаемой мощности СВЧ NRP18S-10, NRP18S-20, NRP18S-25. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 марта 2017 года.
Основные средства поверки:
- калибратор мощности СВЧ NRPC18 (регистрационный номер в Федеральном информационном фонде 54535-13);
- аттенюатор RBU100 (регистрационный номер в Федеральном информационном фонде 50192-12);
- анализатор цепей векторный ZNB20 (регистрационный номер в Федеральном информационном фонде 56388-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к ваттметрам поглощаемой мощности СВЧ NRP18S-10, NRP18S-20, NRP18S-25
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний
ГОСТ 8.569-2000 ГСИ. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методика поверки и калибровки
