| Номер в госреестре | 67462-17 |
| Наименование СИ | Вольтметры самопишущие |
| Обозначение типа СИ | Flash-Recorder-3 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная фирма АДСилаб" (ООО "НПФ АДСилаб"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 10.05.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры самопишущие Flash-Recorder-3 (далее - приборы) предназначены для измерения напряжения постоянного и переменного тока, временных интервалов.
Принцип действия приборов построен на основе непрерывного сбора данных и обработки результатов в реальном времени. Пользователем могут быть заданы пороговые значения контролируемых параметров, после чего прибор автоматически сравнивает текущие измеренные значения с заданными и, при их выходе за пределы производит запись интервала измерений в виде файла с учетом некоторой предыстории и истории всех регистрируемых параметров с высокой частотой дискретизации для последующего просмотра и анализа, с целью выяснения причин отклонения или для измерения физических величин с широкого набора датчиков различного назначения.
Приборы предназначены для измерения и записи сигналов различных процессов, протекающих во времени в одном или нескольких измерительных каналах. Это могут быть не только электрические величины (напряжение), но и неэлектрические величины (температура, давление, ускорение и т.п.), представленные в виде электрических сигналов напряжения с выхода соответствующих датчиков, в том числе со встроенной электроникой с ICP-питанием. Для синхронизации моментов регистрации данных, приборы имеют встроенные часы реального времени.
Приборы так же позволяют проводить визуальный контроль и регистрацию ряда показателей качества электрической энергии (ПКЭ): отклонения напряжения; несинусоидальность; несимметрия напряжения; отклонение частоты; провал напряжения; импульсные помехи; временное перенапряжение.
Использование в составе прибора мощного процессора дает оператору возможности по удаленному администрированию, передаче и хранению данных, а так же обработки и выводу результатов в реальном времени. Приборы имеют набор интерфейсов для передачи данных и подключения периферийных устройств. При подключении внешнего ПК к Ethernet-интерфейсу прибора оператор может удаленно считать имеющиеся записанные файлы и просмотреть их в виде графиков.
К приборам опционально может быть подключен сенсорный дисплей для визуального наблюдения за контролируемыми параметрами. Приборы имеют возможность приема цифровой информации от внешних устройств и ее передачи в ПК для обработки или передачи цифровой информации из ПК на внешние устройства. Цифровые входы/выходы используются для сигнализации, внешнего запуска, управления внешними исполнительными устройствами и механизмами.
С помощью подключаемого регистратора временных интервалов РВИ-8-84 (опция) прибор может фиксировать до 8-ми временных интервалов с высоким разрешением по времени в интервале от 100 нс до 50 с.
Для хранения результатов измерений в приборах используется специализированный бинарный формат файлов ADCLABFF (*.alf), разработанный изготовителем для хранения больших объемов данных. Данный формат обеспечивает возможность быстрой последовательной записи данных и быстрый доступ к данным при чтении.
С помощью специализированного программного обеспечения данные из бинарного формата ADCLABFF могут быть экспортированы в файл в виде таблицы MS Excel (*.csv), текстовый формат (*.txt) и бинарный файл (*.data).
Основные узлы приборов: мультиплексор, схемы защиты, дифференциальные усилители, предварительные усилители, АЦП, микропроцессор, твердотельный накопитель данных, контроллер интерфейса Ethernet, часы реального времени, источник питания, аккумулятор (опционально).
Приборы выпускаются в следующих модификациях: Flash-Recorder-3 M1, Flash-Recorder-3 M2, Flash-Recorder-3 M3, Flash-Recorder-3 M4, Flash-Recorder-3 M5, Flash-Recorder-3 M6.
Отличия модификаций представлены в таблице 1.
Таблица 1
| Модификация | Напряжение питания, В | Наличие аккумуля тора | Число каналов аналогового ввода дифференциальных | Наличие портов ввода- вывода | Наличие точки доступа |
| Flash-Recorder-3 M1 | 19 | Есть | 6 (8*) | Нет | Есть |
| Flash-Recorder-3 M2 | 12 | Есть | 6 (8*) | опция | опция |
| Flash-Recorder-3 M3 | от 9 до 30 | Есть | 6 (8*) | Есть | Есть |
| Flash-Recorder-3 M4 | от 18 до 36 | Нет | 8 (16*) | Нет | опция |
| Flash-Recorder-3 M5 | 5 | Есть | 4 (8*) | Нет | Есть |
| Flash-Recorder-3 M6 | от 18 до 36 | Нет | 6 (8*) | Нет | опция |
| Примечание: *- опционально по заказу | |||||
Конструктивно приборы выполнены в ударопрочных металлических или пластиковых корпусах и являются переносными изделиями.
У модификаций приборов Flash-Recorder-3 M1-W2 на лицевой стороне корпуса расположены разъемы интерфейса USB, разъем для подключения внешнего дисплея HDMI (опционально). На боковой поверхности приборов расположены аналоговые разъемы, разъемы интерфейсов Ethernet, RS485 и разъем для подключения внешнего источника питания.
У модификаций приборов Flash-Recorder-3 M3-M5 на лицевой стороне корпуса расположены разъемы интерфейса USB, разъем для подключения внешнего дисплея HDMI (опционально).
У модификаций приборов Flash-Recorder-3 M6 на боковой поверхности приборов расположены аналоговые разъемы, разъемы интерфейсов Ethernet, RS485 и разъем для подключения внешнего источника питания.
Приборы могут работать автономно от встроенного аккумулятора или от внешнего источника питания напряжением 19 В (от 9 до 30 В опционально).

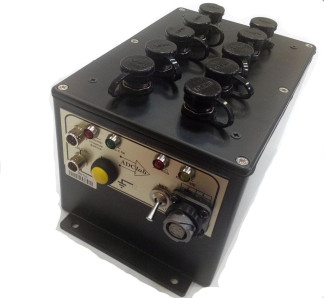

Общий вид приборов Flash-Recorder-3 M1-W6 представлен на рисунках 1 - 10.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус приборов пломбируется.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 - 8.
Рисунок 3 - Общий вид регистратора временных интервалов РВИ-8-84
Рисунок 4 - Общий вид приборов Flash-Recorder-3 M3
Место
пломбирования
Приборы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится во Flash-память приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО не является метрологически значимым и состоит из следующих программ:
1. Программа контроля, записи и отображения текущих параметров «DEVS.EXE».
2. Программа просмотра записанной информации в виде графиков «LookALF.EXE» с функциями маркерных измерений и конвертации фрагментов данных в файл текстового формата.
3. Программа чтения данных регистратора временных интервалов «RVI884.EXE». Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО) | отсутствует |
| Цифровой идентификатор ПО | отсутствует |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока (биполярного), В | от -10 до +10 |
| Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока, % 1) | ±0,1 (опционально ±0,01) |
| Диапазон измерений среднеквадратического значения напряжения переменного тока, В | от 0 до 10 |
| Частота напряжения переменного тока, кГц Flash-Recorder-3 М1-М3 Flash-Recorder-3 М4-М6 | от 0 до 300 от 0 до 50 |
| Пределы допускаемой основной приведенной погрешности измерений среднеквадратического значения напряжения переменного тока, % 1) | ±1 (опционально ±0,1) |
| Диапазон измерений временных интервалов, мкс | от 0,1 до 50-106 |
| Число интервалов | 8 |
| Разрешение по времени минимальное, нс | 25 |
| Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в поддиапазонах, мкс: - от 0,1 до 1-103 - от 1 • 103 включ. до 1 • 106 - от 1 • 106 включ. до 50-106 так не соотв ГОСТу... если до 1 • 103 , то имеется ввиду включит. См ГОСТ 2.105, п.п. 4.4.19, 4.4.20 | ±0,1 ±25 ±250 |
| Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,5 |
| Примечание - 1) - за нормирующее значение при определении приведенной погрешности принимается конечное значение поддиапазона измерений | |
| Наименование характеристики | Значение |
| Перегрузка по входу, В, не более | ±30 |
| Количество аналоговых входов (дифференциальных) Flash-Recorder-3 М1-М3, М6 | 6 (8*) |
| Flash-Recorder-3 М4 | 8 (16*) |
| Flash-Recorder-3 М5 | 4 (8*) |
| Количество цифровых входов/выходов | 8/8 (ТТЛ для модификации М4) |
| Разрешение АЦП, разрядов Flash-Recorder-3 М1-М3 | 14 |
| Flash-Recorder-3 М4-М6 | 14 (16*) |
| Максимальная частота преобразования АЦП на канал, кГц Flash-Recorder-3 М1-М3 | 3000 |
| Flash-Recorder-3 М4-М6 | 100 |
| Входное сопротивление, МОм, не менее | 1 |
| Интерфейсы связи с внешним ПК | Ethernet, RS485(опция), Wi-Fi |
| Максимальное расстояние от ПК до прибора, м | 1000 (по Wi-Fi с точкой доступа) |
| Параметры электрического питания: - напряжение постоянного тока, В Flash-Recorder-3 М1 | 19 |
| Flash-Recorder-3 М2 | 12; |
| Flash-Recorder-3 М3 | от 9 до 30 |
| Flash-Recorder-3 М5 | 5 |
| Flash-Recorder-3 М4, М6 | от 18 до 36 |
| Габаритные размеры, мм, (длинахширинахвысота) Flash-Recorder-3 М1 | 425x340x175 1} |
| Flash-Recorder-3 М2 | 425x340x175 1} |
| Flash-Recorder-3 М3 | 200x120x120 1) |
| Flash-Recorder-3 М4 | 170x95x85 1) |
| Flash-Recorder-3 М5 | 200x121x60 1) |
| Flash-Recorder-3 М6 | 170x100x70 |
| Масса не более, кг Flash-Recorder-3 М1 | 12 2) |
| Flash-Recorder-3 М2 | 10 2) |
| Flash-Recorder-3 М3 | 3 2) |
| Flash-Recorder-3 М4 | 1 |
| Flash-Recorder-3 М5 | 2 2) |
| Flash-Recorder-3 М6 | 1 |
| Нормальные условия применения: - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, % | до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Рабочие условия применения: - температура окружающего воздуха, °С | от +5 до +40 (опционально от -30 до +55) |
| - относительная влажность воздуха, % | до 90 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
Средний срок службы, лет
Средняя наработка на отказ, ч
7
35 000
Примечания * - опционально;
1) - габаритные размеры могут отличаться от указанных в пределах ±5 % в зависимости от конструкции ударопрочного пластикового корпуса типа Корсар и используемых разъёмов;
2) - масса зависит от ёмкости встроенного аккумулятора и может отличаться от указанной в пределах ±10 %_
наносится на лицевую панель приборов методом фотолитографии и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вольтметр самопишущий Flash-Recorder-3 (модификация по заказу) | - | 1 шт. |
| Источник питания с кабелем | - | 1 шт. 1) |
| Кабель измерительный 1 м | - | 1 шт. 1) 2) |
| Регистратор временных интервалов РВИ-8-84 | - | 1 шт. 2) |
| Компакт-диск с программным обеспечением | - | 1 шт. |
| Руководство по эксплуатации | 4226-003-63806098-2016 РЭ | 1 экз. |
| Паспорт | 4226-003-63806098-2016 ПС | 1 экз. |
| Методика поверки | 4226-003-63806098-2016 МП | 1 экз. |
| Примечания 1) - в зависимости от модификации; 2) 7 - опция |
осуществляется по документу 4226-003-63806098-2016 МП «Вольтметры самопишущие Flash-Recorder-3. Методика поверки», утвержденному ООО «ИЦРМ» 15.02.2017 г.
Основные средства поверки: вольтметр универсальный В7-78/1 (рег. № 52147-12); источник питания постоянного тока АКИП-1120 (рег. № 39934-08); генератор сигналов специальной формы АКИП-3413/1 (рег. № 55497-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
4226-003-63806098-2016 ТУ Вольтметры самопишущие Flash-Recorder-3. Технические условия
