| Номер в госреестре | 67480-17 |
| Наименование СИ | Калибраторы акустические |
| Обозначение типа СИ | 4231 |
| Изготовитель | "Bruel & Kjaer Sound & Vibration Measurement A/S", Дания |
| Год регистрации | 2017 |
| Срок свидетельства | 10.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы акустические 4231 (далее - калибраторы) предназначены для воспроизведения уровня звукового давления (УЗД) в камере малого объема, калибровки и градуировки акустической аппаратуры с микрофонами с диаметрами 1", 1/2", 1/4" и 1/8" дюйма.
Конструктивно калибраторы представляют собой переносное малогабаритное устройство, содержащее излучатель, кварцевый генератор, измерительный конденсаторный микрофон и камеру малого объема (КМО) с отверстием для подсоединения микрофона.
Звуковое давление в КМО создается с помощью излучателя, на который подается напряжение с кварцевого генератора с частотой 1000 Гц. Принцип работы калибратора основан на использовании высокостабильного измерительного конденсаторного микрофона в цепи обратной связи в системе «излучатель-генератор» для поддержания постоянным уровня звукового давления (94 или 114 дБ). Для подавления высокочастотных составляющих сигнала излучатель нагружен на резонатор Гельмгольца с эквивалентным акустическим объемом более 200 см3. КМО и полость внутри калибратора соединяются с атмосферой каналами, выравнивающими давление. Устройство для выравнивания давления имеет низкую граничную частоту, что позволяет избавиться от влияния внешних шумов. Калибровка 1/4" и 1/8" микрофонов возможна при использовании адаптеров DP 0775 и DP 0774, поставляемых дополнительно. Адаптер DP-0887 (опция) предназначен для калибровки имитатора головы и торса 4128.
Калибраторы соответствуют классу LS и 1 по ГОСТ Р МЭК 60942-2009.

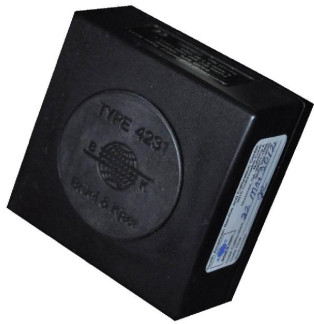

Общий вид калибраторов, с указанием места пломбировки (МП) от несанкционированного доступа, мест размещения знаков утверждения типа (ЗТ) и поверки (ЗП) приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Воспроизводимые УЗД, дБ отн. 20 мкПа | 94 и 114 |
| Пределы допускаемой абсолютной погрешности воспроизведения УЗД при нормальных условиях эксплуатации, дБ | ±0,2 |
| Частота воспроизводимого звукового давления, Гц | 1000 |
| Пределы допускаемой относительной погрешности частоты воспроизводимого звукового давления, % | ±0,1 |
| Коэффициент нелинейных искажений, %, не более | 1 |
| Коэффициент влияния температуры окружающего воздуха на УЗД при изменении температуры относительно нормальных условиях эксплуатации, дБ/°С | ±0,0015 |
| Коэффициент влияния атмосферного давления на УЗД при изменении давления относительно нормальных условиях эксплуатации, дБ/кПа, не более | 0,0008 |
| Коэффициент влияния относительной влажности окружающего воздуха на УЗД при изменении влажности относительно нормальных условиях эксплуатации, дБ/%, не более | 0,001 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания постоянного тока (2 батареи LR6/AA), В | 3,0 |
| Масса (с элементами питания), г, не более | 150 |
| Габаритные размеры, мм, не более: | |
| - длина | 72 |
| - ширина | 72 |
| - высота | 40 |
| Нормальные условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 20 до 26 |
| - относительная влажность воздуха, %, | от 40 до 65 |
| - атмосферное давление, кПа | от 97 до 105 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -10 до +50 |
| - относительная влажность воздуха, %, без конденсации | от 10 до 90 |
| - атмосферное давление, кПа | от 65 до 108 |
наносится на корпус калибратора в виде поверительного клейма и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки калибраторов приведен в таблице 3.
| Наименование | Обозначение | Количество, шт. |
| Калибратор акустический | 4231 | 1 |
| Батарея питания типа LR6/AA | QB-0013 | 2 |
| Чехол | KE-0317 | 1 |
| Адаптер для микрофона 1/2" | UA-0210 | 1 |
| Адаптер для микрофона 1/4" | DP-0775 | 1* |
| Адаптер для микрофона 1/8" | DP-0774 | 1* |
| Адаптер для имитатора головы и торса | DP-0887 | 1* |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
| Методика поверки | 340-1124-16 МП | 1 |
| * Поставляется по дополнительному заказу | ||
осуществляется по документу 340-1124-16 МП «Калибраторы акустические 4231. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 24.11.2016 г.
Основные средства поверки:
- капсюль микрофонный конденсаторный 4180 (рег. № 65095-16) с предварительным усилителем 2645;
- измеритель нелинейных искажений автоматический С6-11 (рег. № 9081-83): диапазон измерений коэффициента нелинейных искажений от 0,03 до 30 %, диапазон рабочих частот от 20 Гц до 199,9 кГц;
- мультиметр цифровой 34401А (рег. №54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых калибраторов с требуемой точностью.
Знак поверки наносится на корпус калибратора и на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационных документах.
ГОСТ Р МЭК 60942-2009 «Калибраторы акустические. Технические требования и требования к испытаниям»;
ГОСТ Р 8.765-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц;
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 102 |
| Поверителей | 8 |
| Актуальность данных | 16.09.2024 |
