| Номер в госреестре | 67482-17 |
| Наименование СИ | Пистонфоны |
| Обозначение типа СИ | 4228 |
| Изготовитель | "Bruel & Kjaer Sound & Vibration Measurement A/S", Дания |
| Год регистрации | 2017 |
| Срок свидетельства | 10.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пистонфоны 4228 (далее - пистонфоны) предназначены для воспроизведения уровня звукового давления (УЗД).
Конструктивно пистонфоны представляют собой малогабаритный эталонный источник звука и состоят из камеры связи и двух поршней, которые синхронно приводятся в синусоидальное движение кулачковым механизмом от электромотора.
Принцип действия пистонфона состоит в следующем. Перемещение поршней приводит к изменению объема измерительной камеры, что в свою очередь вызывает изменение звукового давления, значение которого зависит только от величины смещения поршней. Величина смещения поршней задается геометрическими размерами кулачкового механизма и является постоянной, что позволяет получить сигнал звукового давления высокой стабильности уровня и частоты.
В процессе работы пистонфона вводятся поправки на окружающее атмосферное давление, измеряемое входящим в комплект откалиброванным барометром в диапазоне от 65 до 108 кПа.
Пистонфоны применяются в качестве эталонного источника звукового давления и позволяют провести быструю калибровку на опорной частоте акустической аппаратуры, содержащей микрофоны фирмы «Bruel & Kj^r Sound & Vibration Measurement A/S».

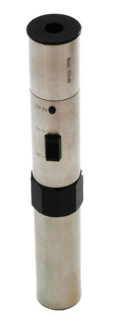

Общий вид пистонфона, с указанием мест пломбировки (МП) от несанкционированного доступа и размещения знаков утверждения типа (ЗТ), приведен на рисунке 1.
Рисунок 1 - Общий вид пистонфона
отсутствует.
| Наименование характеристики | Значение характеристики |
| Воспроизводимый номинальный УЗД, дБ отн. 20 мкПа | 124,0 |
| Пределы отклонения воспроизводимого УЗД от номинального УЗД при опорных внешних условиях, дБ | ±0,2 |
| Пределы допускаемой абсолютной погрешности воспроизведения УЗД при рабочих условиях эксплуатации, дБ | ±0,30* ±0,15** |
| Частота воспроизводимого звукового давления, Гц | 251,2 |
| Пределы допускаемой относительной погрешности частоты воспроизводимого звукового давления, % | ±0,1 |
| Коэффициент нелинейных искажений, %, не более | 3,0 |
| Коэффициент влияния температуры на УЗД при изменении температуры окружающего воздуха относительно опорных условий эксплуатации, дБ/°С, не менее | -0,0005 |
| Коэффициент влияния относительной влажности окружающего воздуха на УЗД при изменении относительной влажности относительно опорных условий эксплуатации, дБ/%, не менее | -0,0001 |
| Примечание * При использовании откалиброванного барометра, входящего в комплект пистонфона ** При использовании барометра, указанного в разделе «Поверка» | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания постоянного тока (6 батарей QB-0013), В | 9,0 |
| Масса (с элементами питания), кг, не более | 0,7 |
| Габаритные размеры, мм, не более: | |
| - длина | 224 |
| - диаметр | 36 |
| Опорные условия эксплуатации: | |
| - температура окружающего воздуха, °С | 20 |
| - относительная влажность воздуха, % | 65 |
| - атмосферное давление, кПа | 101,3 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -10 до +50 |
| - относительная влажность воздуха, %, без конденсации | от 5 до 95 |
| - атмосферное давление, кПа | от 65 до 108 |
наносится на корпус пистонфона в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки пистонфона приведен в таблице 3.
Таблица 3,
| Наименование | Обозначение | Количество, шт. |
| Пистонфон | 4228 | 1 |
| Батарея питания типа LR6/AA | QB-0013 | 6 |
| Адаптер для микрофона 1/2" | DP-0776 | 1 |
| Адаптер для микрофона 1/4" | DP-0775 | 1 |
| Наименование | Обозначение | Количество, шт. |
| Адаптер для микрофона 1/8" | DP-0774 | 1 |
| Барометр | UZ 0004 | 1 |
| Ящик | DH 0597 | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
| Методика поверки | 340-1129-16 МП | 1 |
осуществляется по документу 340-1129-16 МП «Пистонфоны 4228. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 02.12.2016 г.
Основные средства поверки:
- капсюль микрофонный конденсаторный 4160 (рег. № 65095-16) с предварительным усилителем 2645;
- измеритель нелинейных искажений автоматический С6-11 (рег. № 9081-83): диапазон частот от 20 Гц до 199,9 кГц, пределы допускаемой относительной погрешности измерений коэффициента нелинейных искажений ±0,07 %;
- мультиметр цифровой 34401А (рег. №54848-13);
- барометр рабочий сетевой БРС-1М (рег. № 16006-97).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых пистонфонов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационных документах.
ГОСТ Р МЭК-60942-2009 «Калибраторы акустические. Технические требования и требования к испытаниям»;
ГОСТ Р 8.765-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц;
Техническая документация фирмы-изготовителя.
