| Номер в госреестре | 67489-17 |
| Наименование СИ | Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы |
| Обозначение типа СИ | ИТЭР КМБТ |
| Изготовитель | Закрытое акционерное общество Инженерно-технический центр "КОНТИНУУМ" (ЗАО "ИТЦ Континуум"), г. Ярославль |
| Год регистрации | 2017 |
| Срок свидетельства | 10.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР КМБТ (далее по тексту комплексы) предназначены для измерений высокого напряжения постоянного и переменного тока промышленной частоты.
Принцип действия комплексов основан на методе емкостно-омического преобразования высокого напряжения с последующей дискретизацией и переводом сигнала в цифровой код.
Комплекс состоит из блока высоковольтного и блока вычислительного.
Блок высоковольтный собран по схеме резистивно-емкостного масштабного преобразователя и имеет секционную структуру. Блок высоковольтный состоит из высоковольтного и низковольтного плеч, размещенных в электроизоляционном и металлическом корпусах соответственно. Высоковольтное плечо собрано из секций последовательно соединенных резисторов, шунтированных электрическими цепями из последовательно соединенных конденсаторов и резисторов, и заполнено изолирующим наполнителем. Корпус низковольтного плеча служит основанием блока и выполнен без применения наполнителя.
Для подключения к источнику высокого напряжения в блоке высоковольтном предусмотрен электрод, выполненный в виде металлического диска со скругленными краями. Для подключения низковольтного плеча к измерительному входу блока вычислительного используется соединительный кабель.
Блок вычислительный представляет собой электронное устройство на базе микропроцессора. Блок вычислительный обеспечивает:
- синхронизацию внутренних часов с внешним источником точного времени по интерфейсу синхронизации (1PPS);
- синхронизированное с внутренними часами аналогово-цифровое преобразование сигнала напряжения с измерительного входа в цифровой код;
- отправку через коммуникационный интерфейс приведенных к физической величине мгновенных значений напряжения в цифровом формате, соответствующем IEC 61850-9-2;
- запись осциллограмм по приходу оптического импульса и предоставление доступа к осциллограммам по протоколу FTP;
- определение аварийных ситуаций в системе заземления и управление устройством защитной автоматики.
Комплекс обеспечивает полную гальваническую развязку получателя измерительной информации по коммуникационному порту, а также источника точного времени по порту синхронизации, от высоковольтной измерительной части за счет применения волоконнооптических линий связи.
Комплексы выпускаются в следующих модификациях КМБТ-10 и КМБТ-15, которые отличаются номинальными значениями измеряемого напряжения и метрологическими характеристиками.

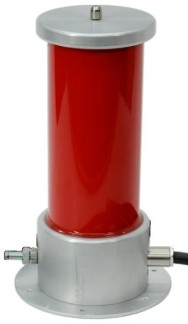

Общий вид средства измерений представлен на рисунке 1.
Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлено на рисунке 2.
ХТАЪ VOlrTXe* MXASURttMENT COU?»X ADC MODUXjS 4f±bb. SFD function
Ц
IK; ±10 <12) Vt>
OUT: lOO kSa/j OI^
xbc eisso-s-2 do^
PWR: =24 Vdc Ета1
2 . 5 Wmax P&S ^
ТУ 4222-112-69931640-2015
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения |
| Номинальное значение напряжения постоянного тока ин=, кВ | |
| - модификация КМБТ-10 | 10 |
| - модификация КМБТ-15 | 15 |
| Диапазон измерений напряжения постоянного тока, кВ | |
| - модификация КМБТ-10 | от 0,1 до 12,5 |
| - модификация КМБТ-15 | от 0,015 до 18,000 |
| Пределы допускаемой относительной основной погрешности измерений напряжения постоянного тока, % - модификация КМБТ-10 | |
| от 0,01ин= до 0,05ин= включ. | ±1,50 |
| св. 0,05ин= до 0,10ин= включ. | ±0,75 |
| св. 0,10ин= до 1,25ин= включ. | ±0,50 |
| - модификация КМБТ-15 | |
| от 0,001ин= до 0,005 ин= включ. | ±10,0 |
| св. 0,005 ин= до 0,01ин= включ. | ±5,0 |
| св. 0,01ин= до 0,05ин= включ. | ±1,0 |
| св. 0,05ин= до 1,20ин= включ. | ±0,1 |
| Номинальное значение напряжения переменного тока промышленной частоты ин~, кВ | |
| - модификация КМБТ-10 | 7 |
| - модификация КМБТ-15 | 10 |
| Диапазон измерений напряжения переменного тока промышленной частоты, кВ | |
| - модификация КМБТ-10 | от 0,07 до 8,75 |
| - модификация КМБТ-15 | от 0,1 до 12,0 |
| Наименование характеристики | Значения |
| Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока промышленной частоты, % - модификация КМБТ-10 от 0,01ин~ до 0,1ин~ включ. | ±3,0 |
| св. 0,10ин~ до 1,25ин~ включ. | ±1,0 |
| - модификация КМБТ-15 от 0,01ин~ до 0,05ин~ включ. | ±2,0 |
| св. 0,05ин~ до 1,20ин~ включ. | ±0,5 |
| Пределы допускаемой дополнительной погрешности изменений напряжения постоянного и переменного тока промышленной частоты от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,5 |
| Нормальные условия применения: - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Параметры электрического питания блока вычислительного: | |
| - напряжение постоянного тока, В | 24±3 |
| Потребляемая мощность блока вычислительного, В А, не более | 15 |
| Г абаритные размеры, мм, не более Блока вычислительного | |
| - высота | 55 |
| - ширина | 155 |
| - длина | 155 |
| Блока высоковольтного | |
| - высота | 280 |
| - диаметр | 150 |
| Масса, кг, не более | |
| Блока вычислительного | 1,6 |
| Блока высоковольтного | 2,8 |
| Условия эксплуатации: | |
| о/'ч - температура окружающей среды, С | от +5 до +40 |
| - относительная влажность, % | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ не менее, ч | 175 000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок вычислительный | 1 шт. | |
| Блок высоковольтный | 1 шт. | |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 206.1-098-2016 | 1 экз. |
осуществляется по документу МП 206.1-098-2016 «Комплексы измерения электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР для применения в системах оперативной коммутации тока и заземления КМБТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 31 октября 2016 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.648-2008;
Рабочий эталон 3-го разряда по ГОСТ 8.027-2001;
Рабочий эталон 3-го разряда по ГОСТ 8.027-2001;
Рабочий эталон 1-го разряда по ГОСТ Р 8.833-2013;
Вторичный эталон по ГОСТ Р 8.833-2013;
Рабочий эталон 1-го разряда по ГОСТ Р 8.648-2015;
Рабочий эталон 1-го разряда по ГОСТ Р 8.832-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.833-2013 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 ... 500) кВ
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ КМБТ.112.115 ТУ. Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР для применения в системах оперативной коммутации тока и заземления. Технические условия.
