Номер в госреестре | 67515-17 |
Наименование СИ | Мультиметры |
Обозначение типа СИ | В7-87М |
Изготовитель | ООО НПЦ "МитиноПрибор", г.Москва |
Год регистрации | 2017 |
Срок свидетельства | 10.05.2022 |
МПИ (интервал между поверками) | 2 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Мультиметры В7-87М (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, сопротивления постоянному току, частоты, электрической ёмкости и индуктивности.
Принцип действия мультиметра основан на преобразовании измеряемых величин (напряжение переменного тока, сила постоянного тока, сопротивление) в напряжение постоянного тока и последующим преобразованием в цифровую форму 24-разрядным аналого-цифровым преобразователем (АЦП). Показания АЦП определяются как отношение входного сигнала к опорному, а шкала АЦП определяется уровнем источника опорного напряжения. Опорный источник напряжения АЦП имеет высокую температурную стабильность и низкий уровень собственных шумов. При измерении частоты, индуктивности и электрической ёмкости происходит преобразование входного сигнала в частоту. Выбор режимов измерений производится вручную.
Конструктивно мультиметр выполнен в виде моноблока в настольном исполнении. На базовой плате расположены: микроконтроллер, измерительные схемы, реле, блок питания и звуковой излучатель. К передней панели крепится плата индикатора. На задней панели расположены: розетка сетевого кабеля с предохранителем и фильтром, разъем интерфейса RS-232, разъем интерфейса USB, выключатель сети.

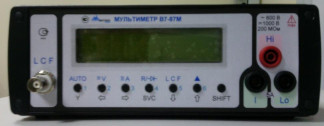

Общий вид мультиметра с указанием места размещения знака утверждения типа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Программное обеспечение (ПО) разделяется на метрологически значимую и метрологически незначимую части.
Метрологически значимая часть включает в себя встроенное ПО, предназначенное для управления режимами работы и индикации. Однокристальный микроконтроллер содержит, помимо стандартных устройств (ОЗУ, ПЗУ и таймеров), электрически перепрограммируемую память (ЭНЗУ). В ЭНЗУ хранятся все калибровочные константы, служебные и идентификационные данные.
Метрологически незначимая часть ПО «Виртуальная панель» предназначена для дистанционного управления на внешнем персональном компьютере через интерфейсы RS-232 и USB. Метрологически незначимая часть ПО работает под управлением операционной системы Microsoft Windows XP SP3 (или более поздняя версия). Программное обеспечение «Виртуальная панель» 411189.001Д9 входит в комплект поставки мультиметра.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | MitPribor |
Номер версии (идентификационный номер) ПО | v1.2 |
Цифровой идентификатор ПО | - |
приведены в таблицах 2-10.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение характеристики |
Диапазон измерений напряжения постоянного тока, В | от 100-10-6 до 1000 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | (таблица 4) |
Диапазоны измерений напряжения переменного тока: - в диапазоне частот от 10 до 100-10 Гц, В - в диапазоне частот от 10 до 20-10 Гц, В | от 1-10-3 до 200 включ. св. 200 до 700 |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В | (таблица 5) |
Диапазон измерений сопротивления постоянному току, Ом | от 0,05 до 200-106 |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом | (таблица 6) |
Диапазон измерений силы постоянного тока, А | от 0,05-10-3 до 5 |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А | (таблица 7) |
Диапазон измерений силы переменного тока в диапазоне частот от 10 до 10-10 Гц, А | от 1-10-3 до 5 |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | (таблица 8) |
Диапазон измерений электрической ёмкости, Ф | от 101-10-12 до 110-10-6 |
Наименование характеристики | Значение характеристики |
Пределы допускаемой абсолютной погрешности измерений электрической ёмкости, Ф | (таблица 9) |
Диапазон измерений индуктивности, Гн | от 10-10-6 до 200-10-3 |
Пределы допускаемой абсолютной погрешности измерений индуктивности, Гн | (таблица 10) |
Диапазон измерений частоты сигналов переменного тока, Гц | от 0,3 до 1-109 |
Пределы допускаемой абсолютной погрешности измерений частоты, Гц | ±(0,01-10-2-F + 1 е.м.р.), где F - измеряемое значение частоты |
Единица младшего разряда (е.м.р.), Гц: - в диапазоне измерений частоты от 0,3 Гц до 100 кГц включ. - в диапазоне измерений частоты св. 100 кГц до 10 МГц включ. - в диапазоне измерений частоты св. 10 МГц до 1 ГГц | 1 1-103 1-106 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение характеристики |
Параметры электрического питания: | |
- напряжение переменного тока, В | от 198 до 242 |
- частота переменного тока, Гц | 50/60 |
Потребляемая мощность, В-А, не более | 10 |
Габаритные размеры, мм, не более | |
- высота | 85 |
- ширина | 250 |
- длина | 215 |
Масса, кг, не более | 1,5 |
Рабочие условия эксплуатации: | |
- температура окружающей среды, °С | от 5 до 40 |
- относительная влажность, % | от 30 до 80 |
- атмосферное давление, кПа | от 84 до 106,7 |
Нормальные условия: | |
- температура окружающей среды, °С | от 15 до 25 |
- относительная влажность, % | от 30 до 80 |
- атмосферное давление, кПа | от 84 до 106,7 |
Средний срок службы, лет | 15 |
Средняя наработка на отказ, ч | 20000 |
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока
Верхнее значение поддиапазона измерений | Пределы допускаемой абсолютной погрешности, ±, В | Единица младшего разряда |
0,2 В | 0,05-10-2- Их* + 20-10-6 | 10 мкВ |
2 В | 0,05-10-2-их + 0,2-10-3 | 100 мкВ |
20 В | 0,05-10-2-Их + 2-10-3 | 1 мВ |
200 В | 0,05-10-2-Их + 20-10-3 | 10 мВ |
1000 В | 0,1-10-2-Их + 200-10-3 | 10 мВ |
* их - измеряемое значение напряжения постоянного тока, В |
Таблица 5 - Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока
Пределы допускаемой абсолютной погрешности, ±, В | |||||
Поддиапазон частот | Верхние значения поддиапазонов измерений | ||||
0,2 В | 2 В | 20 В | 200 В | 700 В | |
от 10 до 20 Гц включ. | о * 1-10-2-Их + + 0,5-10-3 | 1-10-2-Их + + 1-10-3 | 1-10-2-Их + + 10-10-3 | 1-10-2-Их + + 300-10-3 | 1-10-2-Их + + 500-10-3 |
св. 20 до 100 Гц включ | 0,1-10-2-Их + + 0,1-10-3 | 0,3-10-2-Их+ + 1-10-3 | 0,3-10-2-Их + + 10-10-3 | 0,3-10-2-Их+ + 100-10-3 | 0,5-10-2-Их + + 500-10-3 |
св. 100 Гц до 1 кГц включ. | 0,1-10-2-Их + +0,05-10-3 | 0,05-10-2Их + + 0,05-10-3 | 0,1-10-2-Их + +10-10-3 | 0,15-10-2-Их+ +100-10-3 | 0,3-10-2-Их+ + 500-10-3 |
св. 1 кГц до 20 кГц включ. | 0,1-10-2-Их + + 0,05-10-3 | 0,05-10-2-Их+ + 0,05-10-3 | 0,2-10-2-Их + + 10-10-3 | 0,2-10-2-Их + +100-10-3 | 0,3-10-2-Их+ + 500-10-3 |
св. 20 кГц до 100 кГц | 0,5-10-2-Их + + 0,5-10-3 | 0,5-10-2-U + + 1-10-3 | 0,5-10-2-Их + + 30-10-3 | 0,5-10-2-Их + +100-10-3 | - |
* их - измеряемое значение напряжения переменного тока, В |
Таблица 6 - Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току_
Верхнее значение поддиапазона измерений | Единица младшего разряда | Пределы допускаемой абсолютной погрешности, ±, Ом | Максимальное значение силы тока, мкА |
0,2 кОм | 0,001 Ом | О * 0,1-10-2^х + 0,05 | 1000+50 |
2 кОм | 0,01 Ом | 0,1-10-2^х + 0,1 | 1000+50 |
120 кОм | 1 Ом | 0,1-10-2^х + 2 | < 25 |
200 МОм | 10 Ом | ** о 0,1 + 0,1R )-10-2R | < 25 |
* Ях - измеряемое значение сопротивления, Ом; ** R - измеряемое значение сопротивления, выраженное в МОм |
Таблица 7 - Пределы допускаемой абсолютной погрешности измерений силы постоянного тока
Верхнее значение поддиапазона измерений, А | Единица младшего разряда, мкА | Пределы допускаемой абсолютной погрешности, +, А |
0,2 | 10 | 0,2- 10-2-1х* + 0,05-10-3 |
2 | 100 | 0,2- 10-2-1х + 0,2-10-3 |
5 | 100 | 0,2-10-2-1х + 2-10-3 |
* 1х - измеряемое значение силы постоянного тока, А |
Верхнее значение поддиапазона измерений | Пределы допускаемой абсолютной погрешности, ±, А, в диапазоне частот | |||
от 10 до 20 Гц включ. | св. 20 до 40 Гц включ. | св. 40 Гц до 5 кГц включ. | св. 5 до 10 кГц | |
0,2 А | О * 1,5-10-1х + + 0,1-10-3 | 0,5-10-2-1х + + 0,1-10-3 | 0,3-10-2-1х + + 0,1-10-3 | 1-10-2-1х + + 0,1 -10-3 |
2 А | 1,5-10-2-1х + + 1-10-3 | 0,5-10-2-1х + + 0,5-10-3 | 0,3-10-2-1х + + 0,5-10-3 | 1-10-2-1х + + 0,5-10-3 |
5 А | 1,5-10-Ч + + 10-10-3 | 0,5-10-2-1х + + 5-10-3 | 0,3-10-2-1х + + 5-10-3 | 1-10-2-1х + + 5-10-3 |
* 1х - измеряемое значение силы переменного тока, А |
Таблица 9 - Пределы допускаемой абсолютной погрешности измерений электрической ёмкости
Верхнее значение поддиапазона измерений | Единица младшего разряда | Пределы допускаемой абсолютной погрешности, ±, Ф |
200 пФ | 1 пФ | 2,5-10-2-Сх* + 0,5-10-12 |
2 нФ | 10 пФ | 2,5-10-2-Сх + 5-10-12 |
20 мкФ | 1 нФ | 2,5-10-2-Сх + 1 е.м.р. |
110 мкФ | 10 нФ | 4-10-2-Сх + 1 е.м.р. |
* Сх - измеряемое значение электрической ёмкости, Ф |
Таблица 10 - Пределы допускаемой абсолютной погрешности измерений индуктивности
Верхнее значение поддиапазона измерений | Единица младшего разряда | Пределы допускаемой абсолютной погрешности, ±, Гн |
20 мкГн | 0,01 мкГн | 10-10-2-Ьх* + 0,05-10-6 |
200 мкГн | 0,1 мкГн | 10-10-2- Ьх + 0,2-10-6 |
1 мГн | 0,01 мГн | 10-10-2-Ьх + 1 е.м.р. |
20 мГн | 0,1 мГн | 10-10-2-Ьх + 1 е.м.р. |
200 мГн | 1 мГн | 10-10-2-Ьх + 1 е.м.р. |
* Ьх - измеряемое значение индуктивности, Гн |
наносится на лицевую панель мультиметра сеткографическим способом и на титульные листы эксплуатационной документации типографским способом.
Комплект поставки приведен в таблице 11.
Таблица 11 - Комплектность
Наименование | Обозначение | Количество |
Мультиметр В7-87М | 411189.001 | 1 шт. |
Комплект ЗИП | 1 шт. | |
Руководство по эксплуатации | 411189.001 РЭ | 1 экз. |
Формуляр | 411189.001 ФО | 1 экз. |
осуществляется по документу 411189.001 РЭ «Мультиметр В7-87М. Руководство по эксплуатации», раздел 4 «Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 31.03.2017 г.
Основные средства поверки:
- калибратор универсальный Н4-7, рег № 22125-01 (диапазон воспроизведения напряжения постоянного тока от 0,1 мкВ до 1000 В, пределы допускаемой относительной погрешности
±(0,0025 - 0,004) %; диапазон воспроизведения напряжения переменного тока от 0,1 мкВ до 700 В, диапазон частот от 0,1 Гц до 50 кГц, пределы допускаемой относительной погрешности ±(0,005 - 0,05) %; диапазон воспроизведения силы постоянного тока от 0,1 нА до 30 А, пределы допускаемой относительной погрешности ±(0,005 - 0,05) %; диапазон воспроизведения силы переменного тока от 0,1 нА до 30 А в полосе частот от 0,1 Гц до 10 кГц, пределы допускаемой относительной погрешности ±0,03 %, диапазон воспроизводимых значений сопротивления от 10 Ом до 10 МОм, пределы допускаемой относительной погрешности ±(0,002-0,03) %);
- генератор сигналов высокочастотный Г4-229, рег. № 48133-11 (диапазон частот выходных сигналов от 0,001 Гц до 6 МГц, пределы допускаемой абсолютной погрешности ±3-10" -f,
где f - установленная частота);
- магазин ёмкости Р5025, рег. № 5395-76 (диапазон рабочих частот от 40 Гц до 60 кГц, максимальное значение ёмкости 111,0001 мкФ, класс точности 0,1/0,5);
- меры индуктивности и добротности Р593, рег. № 2412-69 (номинальные значения от 0,01 мкГн до 100 мГн, пределы допускаемой относительной погрешности ±(0,3-2,5) %);
- мера индуктивности Р596, рег. № 9046-83 (номинальное значение индуктивности 200 мГн, пределы допускаемой относительной погрешности ±0,03 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мультиметров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-2 до 2-109 Гц
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16 ^ 30 А ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической ёмкости
ГОСТ Р 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений индуктивности
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц, приложение к приказу Федерального агентства по техническому регулированию и метрологии № 575 от 14 мая 2015 г.
Государственная поверочная схема для средств измерений электрического сопротивления, приложение к приказу Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016г.
Мультиметр В7-87М. Технические условия. 411189.001ТУ
