| Номер в госреестре | 67520-17 |
| Наименование СИ | Расходомеры ультразвуковые |
| Обозначение типа СИ | УРС-002 |
| Изготовитель | Общество с ограниченной ответственностью «Геолинк Ньютек» (ООО «Геолинк Ньютек»), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 17.05.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры ультразвуковые УРС-002 (далее приборы) предназначены для измерения объёмного расхода и объема воды с содержанием воздуха или взвешенных частиц до 1% объёмного содержания в полностью заполненных трубопроводах.
Принцип действия приборов основан на методе прямых измерений разности времени при прохождении ультразвука в воде от одного пьезоэлектрического преобразователя (ПЭП) к другому в прямом и обратном направлении. Электрические импульсы с электронного блока (БЭ) поступают поочередно то на один, то на другой ПЭП, входящих в один канал измерения, в результате чего ультразвук проходит путь по потоку и против потока воды.
Приборы состоят из преобразователя расхода жидкости ультразвукового и электронного блока (ЭБ). Преобразователь расхода жидкости ультразвуковой состоит из измерительного участка трубопровода с закрепленными на нем ПЭП. Количество ПЭП определяется числом используемых каналов измерений. Каждый канал работает с одной парой ПЭП.
Прибор содержит до шести каналов измерения расхода. Это позволяет измерять расход одновременно в шести независимых трубопроводах или реализовать многолучевую схему измерения в одном трубопроводе. ЭБ имеет брызгозащищённое исполнение и изготавливается из силумина или термопластика. Электрическая схема выполнена по модульному принципу. Под застекленным окном в верхней крышке корпуса ЭБ расположен жидкокристаллический индикатор, на который выводится информация о текущем расходе и нарастающем объеме жидкости, а также времени работы прибора. Прибор обеспечивает передачу данных через интерфейс RS-485 по протоколу MODBUS.
Прибор в зависимости от состава преобразователя расхода жидкости ультразвукового имеет два исполнения:
- с ПЭП, установленными в измерительный участок из состава прибора;
- с ПЭП, которые устанавливаются непосредственно на рабочий трубопровод.

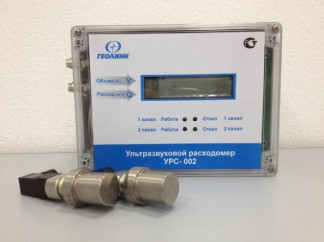

Общий вид приборов представлен на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
место нанесения пломбы и знака поверки
Программное обеспечение (ПО) является встроенным и реализовано в микроконтроллере. Микроконтроллер размещен в ЭБ. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается специальным разъёмом для «пульта ввода данных», который пломбируется. ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования разъема ввода, равно как и не могут быть изменены параметры работы ПО. Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллера.
Уровень защиты ПО приборов от непреднамеренных и преднамеренных изменений -«высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | А-1112 |
| Номер версии (идентификационный номер) ПО | 0.3 |
| Цифровой идентификатор ПО | 13088 |
Метрологические характеристики расходомеров ультразвуковых УРС-002 представлены в таблицах 2, 3.
Таблица 2
| Наименование характеристики | Значение | ||||||||||
| Диаметр условного прохода измерительного участка (Ду), мм | 15 | 20 | 32 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| Минимальный расход Qmin, м3/ч | 0,05 | 0,1 | 0,3 | 1,4 | 2,1 | 2,3 | 2,5 | 6,3 | 10,0 | 16,0 | 20,0 |
| Максимальный расход Qmax, м3/ч | 3,0 | 7,5 | 15 | 80 | 100 | 160 | 250 | 630 | 1000 | 1600 | 2500 |
| Максимальное рабочее давление, МПа | 2,5 | ||||||||||
| Наименование | Значение |
| характеристики | |
| Диапазон | |
| температур изме | |
| ряемой среды, °С | от +1 до +180 |
| Ёмкость цифрового | |
| отсчетного | |
| устройства объёма | |
| жидкости, м3 | 999999999 |
| Цена младшего | |
| разряда индикато- | |
| ра при измерении | |
| объёма, м3 | 0,001 |
| Диапазоны выход- | |
| ных сигналов, | |
| пропорциональные | |
| расходу: | |
| - токовый, мА | от 4 до 20 |
| - частотный, Гц | от 0 до 1000 |
| Пределы | |
| допускаемой | |
| относительной | |
| погрешности ЭБ | |
| при измерениях | |
| объемного | |
| расхода, %: | |
| - по индикатору | |
| и частотному | |
| выходу | ±1,5 |
| - по токовому | |
| выходу | ±1,0 |
| Пределы | |
| допускаемой | |
| относительной | |
| погрешности ЭБ | |
| при измерении | |
| времени | |
| распространения | |
| ультразвука между | |
| ПЭП по каждому | |
| каналу, % | ±0,1 |
| Наименование характеристики | Значение | ||||||||||
| Диаметр условного прохода измерительного участка (Ду), мм | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 |
| Минимальный расход Qmin, м3/ч | 32 | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 400 | 630 |
| Максимальный расход Qmax, м3/ч | 4000 | 6300 | 10000 | 12500 | 16000 | 20000 | 25000 | 40000 | 5 0000 | 63 000 | 1 0 5 |
| Максимальное рабочее давление, МПа | 2,5 | ||||||||||
| Диапазон температур измеряемой среды, °С | от +1 до +180 | ||||||||||
| Ёмкость цифрового отсчетного устройства объёма жидкости, м3 | 999999999 | ||||||||||
| Цена младшего разряда индикатора при измерении объёма, м3 | 0,001 | ||||||||||
| Диапазоны выходных сигналов, пропорциональные расходу: - токовый, мА - частотный, Гц | от 4 до 20 от 0 до 1000 | ||||||||||
| Пределы допускаемой относительной погрешности ЭБ при измерениях объемного расхода, %: - по индикатору и частотному выходу - по токовому выходу | ±1 ,5 ±1,0 | ||||||||||
| Пределы допускаемой относительной погрешности ЭБ при измерении времени распространения ультразвука между ПЭП по каждому каналу, % | ±0,1 | ||||||||||
| Способ установки ПЭП | Условный диаметр Ду, мм | Пределы допускаемой относительной погрешности измерений объёма (расхода), % | |
| от Qmin до 0,04 Qmax | от 0,04 Qmax до Qmax | ||
| По оси трубопровода | от 15 до 32 | ±(1,0+0,04 Qmax/ Q) [±(1,5+0,04 Qmax/ Q)] | ±2,0 [±2,5] |
| По диаметру | от 50 до 150 | ±(1,0+0,04 Qmax/ Q) [±(1,5+0,04 Qmax/ Q)] | ±2,0 [±2,5] |
| По двум хордам | 150 | ±0,04 Qmax/ Q [±(0,5+0,04 Qmax/ Q)] | ±1,0 [±1,5] |
| По диаметру | от 150 до 300 | ±(4,0+0,04 Qmax/ Q) [±(4,5+0,04 Qmax/ Q)] | ±2,0 [±2,5] |
| По диаметру или одной хорде | от 400 до 2000 | ±(3,5+0,04 Qmax/ Q) [±(4,0+0,04 Qmax/ Q)] | ±1,5 [±2,0] |
| По двум хордам | от 150 до 300 | ±(0,5+0,04 Qmax/ Q) [±(1,0+0,04 Qmax/ Q)] | ±1,5 [±2,0] |
| По двум и более | от 400 до 2000 | ±0,04 Qmax/ Q | ±1,0 |
| хордам | [±(0,5+0,04 Qmax/ Q)] | [±1,5] | |
Таблица 4 - Основные технические характеристики расходомеров ультразвуковых УРС-002
| Наименование характеристики | Значение |
| Габаритные размеры ЭБ, мм, не более | |
| -длина | 338 |
| -ширина | 200 |
| -высота | 115 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220-22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, В-А, не более | 15 |
| Длина кабеля между ПЭП и ЭБ, м, не более | 100 |
| Масса ЭБ, кг, не более | 3 |
| Условия эксплуатации ЭБ: | |
| - температура окружающей среды, °С | от 0 до +35 |
| - относительная влажность воздуха, без конденсата, % | от 5 до 70 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 50000 |
наносится на переднюю панель ЭБ методом фотопечати, на титульный лист паспорта и руководства по эксплуатации прибора типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Количество |
| Расходомер ультразвуковой УРС-002 (в соответствии с комплектом заказа) | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 208-004-2017 | 1 экз. |
осуществляется по документу МП 208-004-2017 «Расходомеры ультразвуковые УРС-002. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.01.2017 г.
Основные средства поверки:
установка поверочная 2 разряда по ГОСТ 8.142-2013, диапазон воспроизведения объемного расхода от 0 до 750 м /ч, пределы допускаемой относительной погрешности измерений ±0,3%;
частотомер электронно-счетный ЧЗ-63/1 регистрационный номер 9084-90), диапазон частот от 0,1 до 200 МГц, погрешность ±1,5 10-7 за 30 суток;
вольтметр цифровой В7-38 (регистрационный номер 8730-82), погрешность по току ±(0,25+0,02ln/Ix).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точности.
Знак поверки наносится в паспорт или свидетельство о поверке и на пломбу, которая не позволяет проникнуть к частям счетчиков для несанкционированной настройки.
приведены в эксплуатационном документе.
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ТУ 4213-004-44484660-2016 (ПМЕК.407111.004 ТУ) Расходомеры ультразвуковые УРС-002. Технические условия
