| Номер в госреестре | 67526-17 |
| Наименование СИ | Измерители многофункциональные цифровые |
| Обозначение типа СИ | SIDERTOP-III, SIDERTOP-Net |
| Изготовитель | "SIDERMES S.p.A.", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 17.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители многофункциональные цифровые SIDERTOP-III, SIDERTOP-Net (далее по тексту - приборы) в комплекте с термоэлектрическими преобразователями, кислородными зондами, зондами и кристаллизационными кокилями (стаканчиками) для термического анализа, предназначены для измерений и регистрации температуры расплавленных металлов и электродвижущей силы (ЭДС), генерируемой датчиками активности кислорода кислородных зондов, по которым расчетным путем определяются и индицируются на дисплее приборов: активность кислорода в расплавленной стали, чугуне, алюминия и др. металлах; содержание углерода в стали и чугуне, углеродный эквивалент и некоторые другие параметры, связанные с термическим состоянием и химическим составом расплавленных металлов.
Принцип действия приборов состоит в следующем: подаваемые на измерительный вход прибора первичные сигналы термо-э.д.с. от термоэлектрических преобразователей и э.д.с. кислородных зондов трансформируются в цифровую форму и при помощи микропроцессора пересчитываются в температуру и прочие рассчитываемые параметры и выводятся на соответствующие светодиодные дисплеи приборов.
По измеренным значениям термо-э.д.с ванны и э.д.с., генерируемой зондами типов TOX и CET-OX, приборы расчетным путем определяют активность кислорода в расплавленной стали, чугуне, алюминии и др. металлах, по которой рассчитывается содержание углерода и алюминия. При работе в комплекте с зондами типов INCARB приборы могут определять содержание углерода в стали методом термического анализа, основанного на измерении температуры кристаллизующейся стали.
Приборы относятся к стационарным приборам и предназначены для панельного монтажа или для установки на монтажной стойке.
Приборы выполнены в прочном металлическом корпусе, на лицевой панели которого расположены основной дисплей и 4 вспомогательных дисплея (для SIDERTOP-III), или один большой многофункциональный графический дисплей (для SIDERTOP-Net). Также на лицевой панели прибора SIDERTOP-Net находятся элементы управления в виде 5-ти клавиш. На задней панели приборов находятся: сетевой разъем с предохранителем, разъемы для подключения термоэлектрического преобразователя и других зондов, разъем для вывода данных по интерфейсам RS-232, RS-485 для работы со специальным программным обеспечением, разъемы для подключения различных периферийных устройств и некоторые другие разъемы, которые могут присутствовать в зависимости от комплектации прибора дополнительными платами (вывода данных в виде аналоговых выходных сигналов от 4 до 20 мА, цифровых сигналов PROFIBUS и др.). Рабочие параметры приборов можно изменять, используя DIP-переключатели и меняя местоположение перемычек в соответствии с руководством по эксплуатации. Все приборы оснащены внутренними последовательными устройствами самодиагностики. Приборы SIDERTOP-Net дополнительно имеют беспроводной Wi-Fi встроенный модуль для приема и передачи измерительных данных.
Внутри корпуса приборов находятся процессорная плата и плата питания.

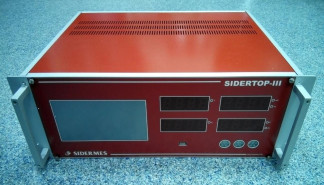

Общий вид измерителей многофункциональных цифровых SIDERTOP-III, SIDERTOP-Net представлены на рисунках 1 и 2.
Пломбирование измерителей многофункциональных цифровых SIDERTOP-III, SIDERTOP-Net не предусмотрено.
Программное обеспечение (ПО) приборов состоит из встроенной и автономной части ПО. Для функционирования приборов необходимо наличие встроенной части ПО. Метрологически значимой является только встроенная часть ПО.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приборов приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенной части ПО измерителей многофункциональных цифровых SIDERTOP-III_
| Идентификационные данные (признаки) | Значение (для SIDERTOP-III) |
| Идентификационное наименование встроенного ПО | DISCO |
| Номер версии (идентификационный номер) ПО | не ниже 107.E |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Идентификационные данные встроенной части ПО измерителей многофункциональных цифровых SIDERTOP-Net_
| Идентификационные данные (признаки) | Значение (для SIDERTOP-Net) |
| Идентификационное наименование встроенного ПО | Sidertop-Net |
| Номер версии (идентификационный номер) ПО | не ниже 905.010 |
| Цифровой идентификатор программного обеспечения | - |
приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики измерителей многофункциональных цифровых SIDERTOP-III, SIDERTOP-Net_
| Наименование характеристики | Значение |
| Диапазон измерений ТЭДС в температурном эквиваленте (в зависимости от типа НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1, °С: - для типа S: - для типа R: - для типа B: - для типа K: | от +500 до +1768; от +500 до +1768; от +500 до +1800; от +500 до +1372 |
| Диапазон измерений ЭДС (при использовании зондов TOX, CET-OX), мВ | от -300 до +300 |
| Разрешающая способность (единица младшего разряда (ЕМР)), °С (мВ, %о) | 1 (0,1 если % 02<20) |
| Пределы допускаемой абсолютной погрешности, °С (мВ) | ±(0,1 % (от измеряемой величины)+ЕМР) |
| Расчетные параметры, индицируемые на дисплее приборов: - содержание кислорода, % - содержание углерода, % - содержание эквивалента углерода, % - содержание алюминия, % | от 1 до 1999 от 0,01 до 2,00 от 0,01 до 2,00 от 0,001 до 0,199 |
| Г абаритные размеры, мм | 476x357x176 |
| Масса, кг, не более | 11 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +5 до +40 80 |
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку (наклейку), прикрепленную к корпусу прибора.
Комплектность поставки приборов приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| измеритель многофункциональный цифровой (модель - в соответствии с заказом) | 1 шт. |
| силовой шнур | 1 шт. |
| гнездовые винтовые разъемы | 11 шт. |
| руководство по эксплуатации (на русском языке) | 1 экз. |
| методика поверки МП 207.1-35-2016 | 1 экз. |
| По дополнительному заказу: зонды типов SUPERTEMP, CET, TOX, CET-Ox, INCARB, TECARB, SUPERCARB S; соединительные кабели, тестирующий прибор SIDERTEST; программное обеспечение (на компакт-диске); руководство по эксплуатации программного обеспечения (на русском языке). Примечание: допускается другая комплектность по согласованию с заказчиком. | |
осуществляется по документу МП 207.1-035-2016 «Измерители многофункциональные цифровые SIDERTOP-III, SIDERTOP-Net. Методика поверки», утвержденному ФГУП «ВНИИМС»
31.08.2016 г.
Основные средства поверки:
Компаратор-калибратор универсальный КМ300Р (Регистрационный № 54727-13); Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13);
Термометр лабораторный электронный ЛТ-300 (Регистрационный № 61806-15). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.558-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
