Государственный реестр средств измерений

Калибраторы давления GCD, 67534-17

67534-17
Калибраторы давления GCD (далее по тексту - калибраторы) предназначены для воспроизведения и измерений избыточного давления газов.
Карточка СИ
Номер в госреестре 67534-17
Наименование СИ Калибраторы давления
Обозначение типа СИ GCD
Изготовитель "Haffmans B.V.", Нидерланды
Год регистрации 2017
Срок свидетельства 17.05.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Калибраторы давления GCD (далее по тексту - калибраторы) предназначены для воспроизведения и измерений избыточного давления газов.

Калибраторы применяются в лабораторных и производственных условиях в качестве эталонных средств измерений (СИ) при калибровке и поверке рабочих СИ избыточного давления в различных областях промышленности, в частности в пищевой промышленности на предприятиях по производству пива и безалкогольных напитков.

Описание

Принцип действия калибратора основан на воспроизведении единицы давления и сличении показаний калибратора с показаниями калибруемых СИ давления.

В состав калибратора входит эталонный деформационный манометр и блок управления. Воспроизведение давления осуществляется с помощью внешнего источника сжатого газа и регулирующих устройств блока управления калибратора.

На лицевой панели блока управления находятся органы управления калибратора, на боковой панели - штуцер, обеспечивающий присоединение калибруемых СИ давления. В эталонном манометре используется зависимость между измеряемым давлением и упругой деформацией чувствительного элемента, перемещение которого с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра.

Пломбировка корпуса калибратора не предусмотрена.

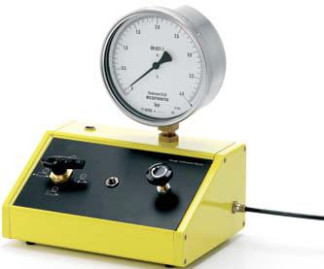

Внешний вид калибратора и место нанесения знака поверки приведены на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Диапазон измерения избыточного давления, МПа (бар)

от 0 до 0,4 (от 0 до 4)

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений

±0,6

Максимальное допускаемое испытательное давление, МПа (бар)

0,5 (5)

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Измеряемая среда

Воздух, СО2, N2

Масса, кг, не более

5,5

Г абаритные размеры (длина; ширина; высота), мм, не более

304; 200; 320

Средний срок службы, лет

10

Условия эксплуатации:

Диапазон рабочих температур окружающей среды, °С Атмосферное давление окружающего воздуха, кПа Относительная влажность воздуха, %

от +18 до +22 от 84 до 106,7 от 30 до 80

Знак утверждения типа

наносится на корпус калибратора в виде наклейки или другим способом, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплект поставки

Наименование

Обозначение

Кол-во

Калибратор давления

GCD

1 шт.

Руководство по эксплуатации

РЭ

1 экз.

Уплотнительные кольца (2) 4x4 мм

006.691

1 компл.

Винт запорный для транспортировки

-

1 шт.

Зажим для шланга

003.718

2 шт.

Шланг ПВХ, 8x5 мм

001.634

1,5 м

Пневмопровод, 4x6 мм

003.309

1 шт.

Поверка

осуществляется по документу МП 231-0038-2016 «Калибраторы давления GCD. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 31.08.2016 г.

Основные средства поверки:

Калибраторы давления СРН6000, СРН6200-81/-Б2, СРН6210-81/-82, СРН6300-81/-Б2, CPH6400, CPH65I0-S1/-S2, CPH6600; диапазон измерений от 0 до 1 МПа, кл.т.0,1 (регистрационный номер 52030-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель калибратора, если это позволяют условия эксплуатации и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены эксплуатационном документе.

Нормативные документы

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

Техническая документация фирмы «Haffmans B.V.», Нидерланды
