Каналы измерительные многофункциональных систем контроля МСК-008, 67539-17

Назначение

Каналы измерительные многофункциональных систем контроля МСК-008 (далее по тесту - ИК МСК-008) предназначены для измерений сопротивления постоянного электрического тока и напряжения постоянного электрического тока, поступающих от первичных преобразователей физических параметров (частоты вращения вала и температуры).

Описание

Входной информацией для ИК МСК-008 являются сигналы от первичных преобразователей (в состав ИК МСК-008 не входят) в виде:

-    электрического напряжения от 0 до 10 В от тахометра К1803 ТУ25-04.4024-80;

-    электрического напряжения от термоэлектрических преобразователей типа К по ГОСТ 8.585-2001;

-    сопротивления от термопреобразователей сопротивлений типа 50 П по ГОСТ 6651-2009. Перечень первичных преобразователей, сопрягаемых с ИК МСК-008, соответствует

таблице 1.

Таблица 1 - Состав первичных преобразователей, сопрягаемых с ИК МСК-008

В состав ИК МСК-008 входят три блока БКС.2 и два преобразователя ПВ-01.

В состав каждого блока БКС.2 входит набор съемных модулей, обеспечивающих преобразование входных сигналов от первичных преобразователей, обработку и преобразование измерительной информации, связь по цифровому интерфейсу с преобразователем ПВ-01.

Преобразователь ПВ-01 выполняет функции сбора измерительной информации с блоков БКС.2 по внутренней магистрали RS-485, отображения значений контролируемых параметров и состояния каналов сигнализации, проведение оперативного контроля и выдачи измерительной и диагностической информации на ЖК-индикатор (ЖКИ).

Принцип действия ИК МСК-008 основан на следующем: входные сигналы от первичных преобразователей поступают на измерительные модули, которые осуществляют преобразование входных сигналов в нормированные напряжения постоянного тока в диапазоне от 0 до 5 В. Нормированные выходные сигналы с измерительных модулей поступают на входы многоканального аналого-цифрового преобразователя, где осуществляется преобразование аналогового сигнала в цифровой код, обработка поступающей информации и выдача измерительной и диагностической информации на преобразователь ПВ-01.

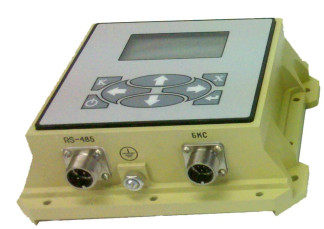

Внешний вид ПВ-01 приведен на рисунке 1.

Место пломбировки ПВ-01 от несанкционированного доступа и место наклеек приведены на рисунке 2;

Внешний вид блока БКС.2, места наклеек и пломбировки приведены на рисунке 3.

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) представлена файлом mp.hex и содержит данные о диапазонах измерения параметров, их минимальных и максимальных значениях, функциях преобразования, значениях уставок и наименованиях параметров.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.

МСК-008

Таблица 2 - Идентификационные данные (признаки) метрологически значимой части ПО ИК

Программное обеспечение достаточно защищено с помощью специальных средств защиты от преднамеренных изменений. Защита осуществляется при помощи механического опечатывания корпусов преобразователя ПВ-01 и блока БКС.2.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта ИК МСК-008 и в виде наклейки на боковую часть каждого БКС.2 и ПВ-01 из состава ИК МСК-008.

Комплектность

Комплект поставки ИК МСК-008 приведен в таблице 5.

Таблица 5 - Комплект поставки ИК МСК-008

Поверка

осуществляется по документу ПДСК.411712.001 ИМ3 «Инструкция. Каналы измерительные многофункциональных систем контроля МСК-008. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 31.03.2017 г.

Основные средства поверки:

калибратор многофункциональный 3041R, рег. № 34284-07, диапазоны воспроизведения напряжения постоянного тока и пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, соответственно: от 1 до 200 мВ, ±(30- 10-6иуст+3,6 мкВ); от 0,2 до 2 В, ±(30- 10-6-Цуст+5 мкВ);

от 2 до 20 В, ±(25 10-6иуст+40 мкВ), где иуст - воспроизводимое значение напряжения постоянного тока (мкВ), диапазон воспроизведения электрического сопротивления постоянному току и пределы допускаемой абсолютной погрешности: от 0 до 10 МОм, ±(0,03 10 -Куст+0,05 Ом), где RyCT - воспроизводимое значение сопротивления постоянному току (Ом),

магазин сопротивления Р4830/1, рег. № 4614-74, диапазон сопротивления постоянному току от 0,01 до 11000 Ом, класс точности 0,05.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ПДСК.411712.001-008 ТУ Каналы измерительные многофункциональных систем контроля МСК-008. Технические условия.

Место пломбировки клеймом ПЗ

Место пломбировки клеймом ОТК
