Весы торговые с печатью этикеток UC, 67540-17

Назначение

Весы торговые с печатью этикеток UC (далее - средство измерений) предназначены для измерений массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы и информация о цене единицы объекта измерений используется для вычисления его стоимости. Результаты измерений и расчета стоимости отображаются в визуальной форме на показывающем устройстве, а также печатаются на этикетке.

Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1-2011 и состоит из следующих функциональных узлов:

-    грузоприемное устройство (далее - ГПУ), один весоизмерительный тензорезисторный датчик (далее - датчик);

-    электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости;

-    сенсорный дисплей, совмещающий функции показывающего устройства и клавиатуру управления средством измерений;

-    печатающее устройство.

Средство измерений имеет интерфейсы передачи измерительной информации в виде цифрового электрического сигнала, а также может содержать дополнительный дисплей отображения результатов измерений.

Средство измерений выпускается в модификациях, отличающихся компоновкой функциональных узлов (согласно обозначениям модификации средства измерений) и метрологическими характеристиками (согласно таблице 2).

Схема обозначения модификаций средства измерений (обозначение наносится на маркировочную табличку):

UC-[1]-M [2] CT

где:

[1] - компоновка устройств средства измерений:

HT - в одном (основном) корпусе объединены ГПУ и электронное устройство; сенсорный дисплей (диагональ 30,7 см), дополнительный дисплей (диагональ 14,5 см) и печатающее устройство закреплены на стойке;

HTT - в одном (основном) корпусе объединены ГПУ и электронное устройство; сенсорный дисплей (диагональ 30,7 см), дополнительный дисплей (диагональ 30,7 см) и печатающее устройство закреплены на стойке;

СТ - в одном (основном) корпусе объединены ГПУ, электронное устройство и печатающее устройство; сенсорный дисплей (диагональ 30,7 см) закреплен на основном корпусе, дополнительный дисплей (диагональ 14,5 см) на стойке;

CTT - в одном (основном) корпусе объединены ГПУ, электронное устройство и печатающее устройство; сенсорный дисплей (диагональ 30,7 см) закреплен на основном корпусе, дополнительный дисплей (диагональ 30,7 см) на стойке;

SPCT - в одном (основном) корпусе объединены ГПУ, электронное устройство и печатающее устройство; сенсорный дисплей (диагональ 12,1 дюймов) закреплен на основном корпусе; без дополнительного дисплея;

GTT - в одном (основном) корпусе объединены ГПУ и электронное устройство; сенсорный дисплей (диагональ 30,7 см) для самообслуживания и печатающее устройство закреплены на стойке;

GLT - в одном (основном) корпусе объединены ГПУ и электронное устройство; сенсорный дисплей (диагональ 43,2 см) для самообслуживания и печатающее устройство закреплены на стойке;

СDDT - в одном (основном) корпусе объединены электронное устройство и печатающее устройство; сенсорный дисплей (диагональ 30,7 см) закреплен на основном корпусе; без дополнительного дисплея; ГПУ выполнено в виде отдельной платформы;

HWT - в одном (основном) корпусе объединены электронное устройство, печатающее устройство, сенсорный дисплей (диагональ 30,7 см) и дополнительный дисплей (диагональ 14,5 см); ГПУ подвешено снизу корпуса;

HWTT - в одном (основном) корпусе объединены электронное устройство, печатающее устройство, сенсорный дисплей (диагональ 30,7 см) и дополнительный дисплей (диагональ 30,7 см); ГПУ подвешено снизу корпуса;

[2]- обозначение цвета корпуса: BLACK -черный; при отсутствии обозначения -серебристый.

В обозначении модификаций вместо обозначения UC может быть использовано обозначение UC Evo Max.

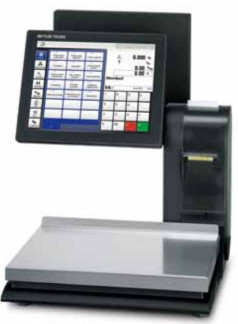

Внешний вид средства измерений представлен на рисунке 1.

UC-SPCT...    UC^DDT...

Рисунок 1 - Внешний вид средства измерений (примеры)

Схема пломбировки от несанкционированного доступа представлены на рисунках 2 - 4.

Винт, закрывающий доступ к перемычке на печатной плате, пломбируемый разрушаемой наклейкой или мастичной пломбой

Винт, закрывающий доступ к перемычке на печатной плате, пломбируемый разрушаемой наклейкой или мастичной пломбой

Программное обеспечение

Программное обеспечение является встроенным, используется в стационарной (закрепленной) аппаратной части посредством операционной системы, недоступной через интерфейс пользователя.

Защита от несанкционированного доступа к данным измерений обеспечивается невозможностью изменения программного обеспечения без применения специализированного оборудования производителя.

Изменение программного обеспечения через интерфейс пользователя невозможно.

Доступ к параметрам регулировки средства измерений возможен только при нарушении пломбы и замыкания специальной пломбируемой перемычки на печатной плате.

Идентификационные данные программного обеспечения могут быть распечатаны при последовательном нажатии «Code», «*» и «Печать» на сенсорном дисплее.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики однодиапазонных весов

Таблица 3 - Метрологические характеристики многоинтервальных весов

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульный листы эксплуатационного документа.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».

Основные средства поверки:

- гири, соответствующие классам точности F1, F2, М1 по ГОСТ OIML R 111-1-2009. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на лицевую панель средства измерений рядом с дисплеем и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к весам торговым с печатью этикеток UC

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
