Дозаторы весовые дискретного действия ADW-A, 67541-17

Назначение

Дозаторы весовые дискретного действия ADW-A (далее - средство измерений) предназначены для измерений массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала, подлежащего дозированию) вызывает деформацию чувствительного элемента средства измерений (тензометрического датчика), которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. В зависимости от измеренного значения массы осуществляется управление подачей материала для формирования дозы с предварительно заданной массой.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.

Средство измерений представляет собой автоматический весовой дозатор дискретного действия с комбинированной дозой по ГОСТ 8.610-2012 и состоит из следующих частей:

-    опорный каркас;

-    вибрационный питатель, распределяющий взвешиваемый материал на порции;

-    в верхней части дозатора ряд расположенных по кругу питающих бункеров, ряд узлов взвешивания (с грузоприемным устройством в виде бункера) под ними, а в части модификаций ряд накопительных бункеров под узлами взвешивания. Каждый узел взвешивания опирается на один весоизмерительный тензорезисторный датчик, закрытый защитным кожухом, и содержит устройство аналого-цифрового преобразования сигналов датчика (A-ADV) и устройство управления (A-SUB) механизмом сброса дозируемого материала (откидные крышки, приводимые в действие электродвигателем с эксцентриком);

-    в нижней части дозатора один или два бункера формирования дозы материала, получаемой путем сброса из комбинации узлов взвешивания (и/или накопительных бункеров) материала суммарной массой, соответствующей заданной дозе;

-    электрический шкаф специальной формы, огибающий бункер формирования дозы и содержащий микропроцессорное электронное устройство обработки измерительной информации и управления средством измерений, блоки цифровых интерфейсов, устройства питания и коммутации;

-    показывающее устройство с чувствительным экраном (RCU920);

-    печатающее устройство (в зависимости от оснащения).

Средство измерений выпускается в модификациях, отличающихся значением наибольшего предела узлов взвешивания, их количеством, особенностями конструкции частей дозатора, определяемыми характером материала, для дозирования которого он предназначен, а также оснащением. Схема обозначения модификаций средства измерений:

ADW-A- [A][B] [C] [D] [E]

где:

[A]    - Обозначение максимально возможного объема дозы, за один сброс, в литрах: 01; 03;

[B]    - Количество узлов взвешивания: 10; 14; 16; 20; 24; 28;

[C]    - Конструкция:

S: при каждом цикле дозирования доза формируется из порций, получаемых непосредственно из узлов взвешивания;

M: из узла взвешивания порция может быть сброшена в накопительный бункер и при каждом цикле дозирования доза формируется из порций, получаемых и из узлов взвешивания, и/или из накопительных бункеров;

F: из узла взвешивания порция может быть сброшена в один из двух бункеров формирования дозы, и за один цикл взвешивания формируются две дозы.

[D]    -W: влагозащищенное исполнение; индекс отсутствует: обычное исполнение;

[E]    - (индекс может отсутствовать) буквенно-цифровое обозначение оснащения устройства: обозначения разновидности материала, размера бункеров и т.д.

[N] - Модификация для снеков/закусок.

[P] - Модификация для зеленого перца.

[L] - Модификация с большими ковшами.

Внешний вид средства измерений представлен на рисунках 1 и 2.

Yamato

ADW-A-0110S    ADW-A-0116F

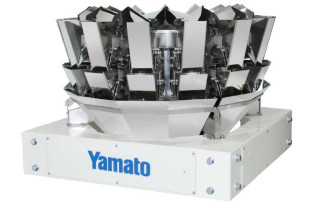

Рисунок 1 - Внешний вид средства измерений (примеры)

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 3 и 4.

Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки средства измерений, а также измерительной информации, используются:

-    пломбировка переключателя регулировки на печатной плате электронного устройства, осуществляющего обработку сигнала датчика;

-    разграничение прав доступа к режимам работы средства измерений с помощью пароля. Идентификационные данные ПО доступны для просмотра при работе средства

измерений в специальном пункте меню в соответствии с эксплуатационной документацией. Номер версии (идентификационный номер) ПО должен быть не ниже указанного в таблице 1. Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Характеристики модификаций

Таблица 4 - Минимально допустимое значение номинальной минимальной дозы (Minfill), г

Таблица 5 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульные листы эксплуатационной документации.

Комплектность

Таблица 7 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».

Основные средства поверки:

рабочие эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015;

весы неавтоматического действия (весы для статического взвешивания) соответствующие требованиям к контрольному прибору по 5.5 ГОСТ 8.523-2014.

Знак поверки наносится на пломбу согласно схеме пломбировки и свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний»

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки»

Техническая документация изготовителя
