| Номер в госреестре | 67543-17 |
| Наименование СИ | Приборы весоизмерительные |
| Обозначение типа СИ | TS-6000 |
| Изготовитель | ООО НПП "Технософт", г.Рязань |
| Год регистрации | 2017 |
| Срок свидетельства | 17.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы весоизмерительные TS-6000 (далее - приборы) предназначены для измерений массы путем обработки выходных сигналов весоизмерительных тензорезисторных датчиков.
Принцип действия приборов заключается в аналого-цифровом преобразовании выходных электрических сигналов весоизмерительных тензорезисторных датчиков (далее - датчиков), их обработке, и отображении измеренного значения массы на дисплее прибора с возможностью их передачи периферийным устройствам через цифровые интерфейсы связи.
Приборы представляют собой индикаторы (Т.2.2.2 ГОСТ OIML R 76-1-2011) и состоят из: аналого-цифрового преобразователя выходных электрических сигналов (далее - сигналов) датчиков, микропроцессора для обработки измерительной информации, дисплея, клавиатуры, а так же цифровых интерфейсов (RS422, RS485) для связи с периферийными устройствами.

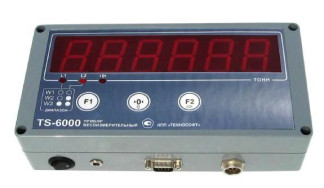

Общий вид приборов, а так же схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки приведены на рисунке 1 (1 - мастичная пломба;
2 - знак поверки в виде оттиска поверительного клейма, который наносится на мастичную пломбу).
2
Программное обеспечение (ПО) приборов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Идентификационным признаком ПО служит номер версии (идентификационный номер) ПО, который отображается на дисплее прибора при его включении.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается переключателем регулировки (в виде перемычки), расположенным на печатной плате внутри пломбируемого корпуса прибора. Доступ к параметрам регулировки возможен только при нарушении пломбы и изменении положения переключателя регулировки. Изменение ПО приборов через интерфейс пользователя невозможно. Кроме того, для блока законодательно контролируемых параметров формируется контрольная сумма, которая пересчитывается при изменении любого параметра и может быть использована для контроля изменений. Текущее значение этой контрольной суммы доступно для просмотра в разделе меню “App_id”.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | r3 xxx* |
| Цифровой идентификатор ПО | - |
| *«xxx» - обозначение версии метрологически незначимой части ПО | |
Таблица 2 - Метрологические характеристики
| Метрологическая характеристика | Значение |
| Класс точности по ГОСТ OIML R 76-1-2011 | III |
| Значение доли предела допускаемой погрешности pt | 0,5 |
| Максимальное число поверочных интервалов n: - однодиапазонные весы - в каждом диапазоне взвешивания многодиапазонных весов | 6000 6000 |
| Минимальное входное напряжение, приходящееся на один поверочный интервал, мкВ | 0,33 |
| Минимальное напряжение в диапазоне измерений, мВ | 0 |
| Максимальное напряжение в диапазоне измерений, мВ | 15,8 |
| Минимальное полное сопротивление датчика, Ом | 80 |
| Максимальное полное сопротивление датчика, Ом | 800 |
| Напряжение питания датчиков, В | 4,8±0,3 |
| Диапазон уравновешивания тары | 100 % Max |
| Линия связи | шестипроводная |
| Максимальная длина кабеля датчика, м | 50 |
| Поперечное сечение кабеля, мм2 | 0,35 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температуры, °С, | от -30 до +40 |
| Параметры электрического питания (через адаптер) от сети пе | |
| ременного тока: | 220 +!° % |
| напряжение, В | -15 % |
| частота, Гц | 50±1 |
| Габаритные размеры прибора, мм, не более | |
| - высота | 120 |
| - ширина | 60 |
| - длина | 240 |
наносится на маркировочную табличку, расположенную на задней стенке прибора, а также на титульный лист эксплуатационной документации способом типографской печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор | - | 1 шт. |
| Комплект монтажных частей | - | 1 шт. |
| Сетевой адаптер | - | 1 шт. |
| Руководство по эксплуатации. Паспорт | ТС П01.00.00 ПРЭ | 1 экз. |
| Методика поверки | МП 204-10-2016 | 1 экз. |
осуществляется по документу МП 204-10-2016 «ГСИ. Приборы весоизмерительные TS-6000. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.12.2016 г.
Основные средства поверки: калибратор К3608 (Госреестр № 32876-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.
Знак поверки наносится на переднюю панель прибора и/или свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ТУ 4274-007-42324351-2016 «Приборы весоизмерительные TS-6000. Технические условия»
